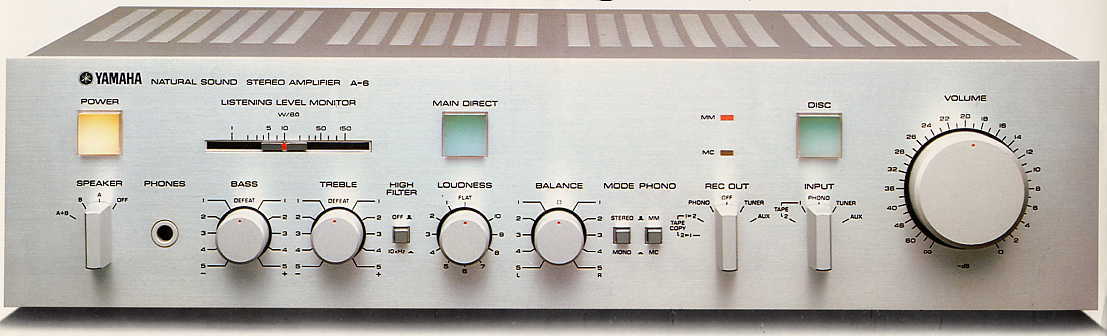

１９８０年にヤマハが発売したプリメインア ンプ。プリメインアンプとして初めて「Ｘ電源」を搭載した
モデルで，スマートな筐体ながら，１００Ｗ/ｃｈの大出力を実現していた先進的な１台でし た。

基本的な回路構成は，「ピュアカレントサー ボアンプ方式」を採用したイコライザアンプ→ハイゲイ
ンＤＣパワーアンプというシンプルでハイゲインな構成になっていました。

イコライザアンプの回路構成は， Ｈｉｇｈｇｍ・ＦＥＴによる差動入力→高信頼性ＩＣアンプという構成
で，入力のコンデンサーを取り除いたＩＣＬとなっていました。
「ピュアカレントサーボアンプ」は，電源が音質に影響を与えないために，信号電流が電源部やア
ースラインに全く流れないようにしたもので，電源ラインには，信号に関係なく常に一定の電流を
流しておくという方式で，電源部や配線，電流変化による非直線性など給電系の影響を受けにく
くなるというものでした。
Ａ-６のイコライザアンプは，ＭＭカートリッジだけでなくＭＣカートリッジにも対応し，フロントパネル
のスイッチを切換えることで，イコライザアンプのゲインを切換えて対応するようになっていました。
特性的にも，ＭＭポジション：８６dB（２．５ｍＶ），０．００３％（ＭＭ→ＲＥＣ　ＯＵＴ・２０Ｈｚ〜２０ｋＨｚ）
ＭＣポジション７０dB（２５０μＶ），０．００６％（ＭＣ→ＲＥＣ　ＯＵＴ・２０Ｈｚ〜２０ｋＨｚ）とすぐれた特性
を実現していました。

パワーアンプ部は，ローノイズデュアルＦＥＴ差動入力→エミッタ接地カスコード接続プリド ライブ，３段
ダーリントンドライブ出力段というＤＣアンプ構成になっていました。入力感度が１５０ｍＶに設計され
ているため，通常のパワーアンプに比べて約１６dB以上もゲインが高くなっていました。このため，温
度的特性においてもよく揃ったＦＥＴを１つのパッケージに収めたローノイズデュアルＦＥＴの採用やド
リフト吸収回路の採用など，中心電圧のドリフトへの注意もより払われた設計となっていました。また，
Ｘ電源の搭載により，一般的な電源では難しかった出力段での定電圧化も実現され，１００Ｗ＋１００Ｗ
のハイパワーを安定して取り出せるようになっていました。さらに，Ｂ級動作時のスイッチング歪なども，
ｆＴが高くリニアリティにすぐれた素子の採用により，皆無に近いほどに抑えられていました。
新しい放熱理論により設計されたヒートシンクは，１００Ｗ＋１００Ｗの大出力ながら，従来の同クラス
の出力のアンプに比べて非常に小型になり，軽量・小型ながら安定したアンプ動作を実現したもので
アンプの筐体全体の小型化に貢献していました。

Ａ-６最大の特徴として，電源部には，ヤマハ自慢の「Ｘ電源」が搭載されていました。この「Ｘ電源」は，
交流の通電位相角を制御（Ｐｈａｓｅ　Ａｎｇｌｅ　Ｃｏｎｔｒｏｌ）することによって交流電 力をコントロールする
ＴＲＩＡＣ素子をトランスの一次側に挿入し，電圧比較増幅器が二次側の出力直流電圧と比較し た情報
をフォトカプラでＴＲＩＡＣのゲートに高速にフィードバックし，二 次側の出力電圧を一定に保つという，一
種のスイッチング電源でした。電源周波数に同期して，ＴＲＩＡＣ素子が電源トランスに入力す る電流を
スイッチング制御し，常に大電流をトランスに流しっぱなしにするのではなく，必要に応じて通 電する仕
組みになっていました。その結果，通常より小型（従来の１／２以下）のトランスでも，大電力 伝送が可
能になり，高いレギュレーションが得られるというものでした。当時流行したこのようなスイッチング電源
は，スイッチングによるパルスが他に影響を与えることが嫌われたのか，あまり広まることなく終わりま
した。しかし，ＣＤプレーヤー等デジタル機器が発達した今，デジタルノイズをシールドする技術も相当
に発達しているはずです。地球環境を大切にするために省エネが言われる現在，エネルギーの無駄を
防ぐこのような電源部の技術も見直されるときが来ているのかもしれませんし，最近は海外製の高級
アンプにもこのようなスイッチング電源の搭載が見られるようになりました。

よく整理されたパネル面を持ちますが，機能的には多機能で，各種コントロール類をジャンプ してメイン
アンプにダイレクトに信号を送る「ＭＡＩＮ　ＤＩＲＥＣＴ」スイッチ，インプットセレクタの位置に関係なくアナ
ログディスクを再生できる「ＤＩＳＫ」スイッチ，あらかじめセットすることでアンプのピークパワーレベルを
確認できる「ＬＩＳＴＥＮＩＮＧ　LEVEL　ＭＯＮＩＴＯＲ」など，ヤマハのＡ-１桁シリーズに特徴的な機能もいく
つか搭載されていました。また，専用のボリュームを設けて低域・高域の補正量を調整できるコンティ
ニュアス・ラウドネスや，演奏中のプログラムに関係なく録音出力信号を選べるレックアウトスイッチな
ど，使いやすい機能が過不足無く搭載されていました。また，電源スイッチ，「ＭＡＩＮ　ＤＩＲＥＣＴ」スイッ
チ，「ＤＩＳＫ」スイッチは，Ａ-１以来の自照式スイッチで，Ａ一桁シリーズに共通するイメージを感じさせ
るようになっていました。

以上のように，Ａ-６は，Ｘ電源搭載を初めて搭載したプリメインアンプとして，スマートな 筐体に，ハイパ
ワーアンプを実現した１台で，軽量でスリムな外観から，思いのほか量感のある低域とヤマハらしいさ
わやかな高域を再生するコストパフォーマンスの高い１台でした。

●Ａ-６の規格●

定格出力	１００Ｗ＋１００Ｗ（２０Ｈｚ〜２０ｋＨｚ・０．００７％）
パワーバンド幅	１０Ｈｚ〜５０ｋＨｚ（５０Ｗ・０．０２％）
ダンピングファクター	５５（１ｋＨｚ）
入力感度／インピーダンス	ＰＨＯＮＯ  ＭＣ：２５０μＶ／１００Ω ＰＨＯＮＯ  ＭＭ：２．５ｍＶ／４７ｋΩ ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ：１５０ｍＶ／４７ｋΩ
最大許容入力	ＰＨＯＮＯ ＭＣ　０．０１％　　　　　１８ｍＶ ＰＨＯＮＯ ＭＭ，０．０１％　　　　１８０ｍＶ
出力電圧／出力インピーダンス	ＲＥＣ ＯＵＴ 　１５０ｍＶ／５５０Ω（ＲＥＣ　ＯＵＴ）
混変調歪率	０．００２％（ＴＵＮＥＲ→ＳＰ ＯＵＴ・６０Ｈｚ：７ｋＨｚ＝４：１）
全高調波歪率	０．００６％（ＰＨＯＮＯ ＭＣ→ＲＥＣ ＯＵＴ・２０Ｈｚ〜２０ｋＨｚ・５Ｖ）  ０．００３％（ＰＨＯＮＯ ＭＭ→ＲＥＣ ＯＵＴ・２０Ｈｚ〜２０ｋＨｚ・５Ｖ）  ０．００５％（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ・２０Ｈｚ〜２０ｋＨｚ・５０Ｗ）
周波数特性	ＤＣ〜１００ｋＨｚ  ＋０，−２dB（ＴＵＮＥＲ→ＳＰ ＯＵＴ・ＭＡＩＮ　ＤＩＲＥＣＴ　ＯＮ）
RIAA偏差	２０Ｈｚ〜２０ｋＨｚ　±０．２dB
ＳＮ比	７０dB（ＰＨＯＮＯ ＭＣ）  ８６dB（ＰＨＯＮＯ ＭＭ）  １０３dB（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ）
入力換算雑音	−１４７dBV（ＭＣ） −１３８dBV（ＭＭ）
残留ノイズ	１８３μＶ
トーンコントロール可変幅	ＢＡＳＳ　　　±１０dB （ａｔ２０Ｈｚ） ＴＲＥＢＬＥ　±１０dBｚ（ａｔ２０ｋＨｚ）
フィルター特性	−１２dB/oct（１０ｋＨｚ）
チャンネルセパレーション	７０dB（ＰＨＯＮＯ　ＭＣ→ＳＰ ＯＵＴ・入力ショート・１ｋＨｚ・Ｖｏｌ−３０dB）
コンティニュアスラウドネスコントロール 最大補正量	２０dB（聴感補正カーブ　１ｋＨｚ）
定格電源電圧・周波数	ＡＣ １００Ｖ・ ５０／６０Ｈｚ
定格消費電力	１６５Ｗ
ＡＣアウトレット	連動×２ 非連動×１
寸法	４３５Ｗ×１１２Ｈ×３６５Ｄmm
重量	９．１ｋｇ

---

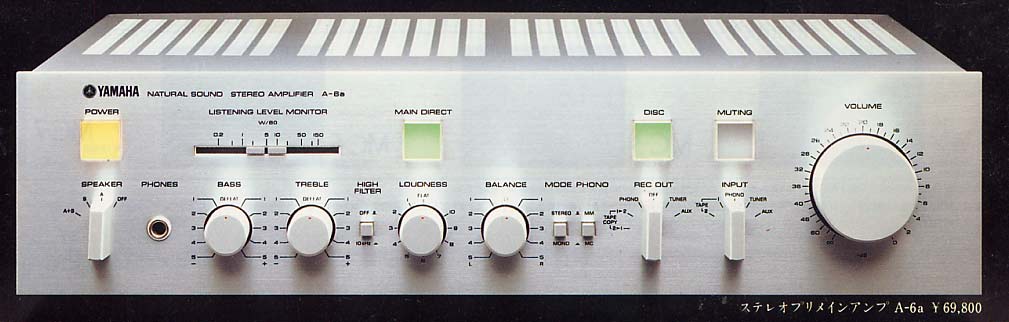

ＹＡＭＡＨＡ 　Ａ-６ａ
ＮＡＴＵＲＡＬ　ＳＯＵＮＤ　ＳＴＥＲＥＯ　ＡＭＰＬＩＦＩＥＲ　 ￥６９，８００

１９８２年にＡ-６は，Ａ-６ａにモデルチェンジされました。基本的な回路や機能は受け継がれほぼ
同一の内容を持っていましたが，出力段に新開発の回路が搭載されていました。

Ａ-６ａの最大の改良点であり特徴は，ＺＤＲという歪み低減回路の搭載でした。ＺＤＲは Ｚｅｒｏ　Ｄｉｓ
-ｔｏｒｔｉｏｎ　Ｒｕｌｅの略で（訳すと歪みゼロの法則！）ヤマハが開発した歪み低減方式でした。当時，
出力の一部を逆相にして入力側に戻すことで歪みを低減するＮＦＢ方式の害悪が盛んに言われ，
各社 ＮＦＢ以外の歪み低減方式を盛んに発表していきました。これらの方式の基本的な考え方は
アンプの入力信号と出力信号を比較して歪み成分を検出し（入力信号と出力信号を同じレベルで
逆相加算することで検出）これを別のアンプで増幅して出力側で逆相にして加えることで歪み成分
をキャンセルするというものでした。ヤマハのＺＤＲの場合は，歪み検出回路がブリッジ接続され，
リアルタイムで検出した歪み成分を入力電圧に同じレベルで同相で加えることによりあらゆる歪み
をゼロにするとうたっていました。ヤマハは当時この方式に自信を持ち大きく宣伝していましたし，
その後の同社のアンプにも広く搭載されていきました。実際，ＺＤＲを搭載したＡ-６ａは，Ａ-６と比
較してより歪み感が少なくスムーズな音が実現されていました。

以上のように，Ａ-６ａは，Ａ-６をベースに，ＺＤＲ搭載などの改良を加え，より完成度の高いプリメ
インアンプとなっていました。

以下に，当時のカタログの一部をご紹介します。

---

終段のあらゆる歪をゼロにする
ＺＤＲで音楽が果てしなくクリアな
１００Ｗ＋１００Ｗ
ＰＯＷＥＲ　ＥＸＰＲＥＳＳＩＯＮ

◎ＤＣメイン部に「ゼロ歪」のＺＤＲ搭載
◎ピュアカレントサーボアンプのイコライザ
◎そしてＸ電源による１００Ｗ＋１００Ｗの大出力

●Ａ-６ａの規格●

定格出力（両ｃｈ・８Ω）	１００Ｗ＋１００Ｗ（２０Ｈｚ〜２０ｋＨｚ・０．００３％）
パワーバンド幅（８Ω）	１０Ｈｚ〜１００ｋＨｚ（５０Ｗ・歪０．０２％）
ダンピングファクター	６５（８Ω・１ｋＨｚ）
入力感度／インピーダンス	ＰＨＯＮＯ  ＭＣ：１６０μＶ／１００Ω ＰＨＯＮＯ  ＭＭ：２．５ｍＶ／４７ｋΩ ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ：１５０ｍＶ／４７ｋΩ
最大許容入力 （１ｋＨｚ・歪０．００３％）	ＰＨＯＮＯ ＭＣ　　１０ｍＶ ＰＨＯＮＯ ＭＭ　１８０ｍＶ
出力電圧／出力インピーダンス	１５０ｍＶ／２７０Ω（ＲＥＣ　ＯＵＴ）
混変調歪率	０．００２％（ＡＵＸ他→ＳＰ ＯＵＴ・８Ω）
全高調波歪率 （２０〜２０，０００Ｈｚ）	０．００６％（ＰＨＯＮＯ ＭＣ→ＲＥＣ ＯＵＴ・５Ｖ）  ０．００３％（ＰＨＯＮＯ ＭＭ→ＲＥＣ ＯＵＴ・５Ｖ）  ０．００５％（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ・５０Ｗ/８Ω）
周波数特性 （ＭＡＩＮ　ＤＩＲＥＣＴ　ＯＮ）	１Ｈｚ〜１００ｋＨｚ  ＋０，−２dB（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ ＯＵＴ）
RIAA偏差	２０Ｈｚ〜２０ｋＨｚ　±０．３dB （ＭＣ→ＲＥＣ　OUT) ２０Ｈｚ〜２０ｋＨｚ　±０．２dB （ＭＭ→ＲＥＣ　OUT)
ＳＮ比（ＩＨＦ-Ａ）	７０dB（ＰＨＯＮＯ ＭＣ）  ８６dB（ＰＨＯＮＯ ＭＭ）  １０６dB（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ）
入力換算雑音（ＩＨＦ-Ａ）	−１４２dBV（ＭＣ） −１３８dBV（ＭＭ）
残留ノイズ	６５μＶ（ＭＡＩＮ　ＤＩＲＥＣＴ　ＯＮ）
トーンコントロール可変幅	ＢＡＳＳ　　　±１０dB （ａｔ２０Ｈｚ） ＴＲＥＢＬＥ　±１０dBｚ（ａｔ２０ｋＨｚ）
ＨＩＧＨフィルター	−１２dB/oct（１０ｋＨｚ）
チャンネルセパレーション	７０dB（ＰＨＯＮＯ　ＭＣ→ＳＰ ＯＵＴ・入力ショート・１ｋＨｚ・Ｖｏｌ−３０dB）
コンティニュアスラウドネスコントロール	最大補正量２０dB（１ｋＨｚ）
入力端子	ＰＨＯＮＯ（ＭＣ・ＭＭゲイン切換），ＡＵＸ，ＴＡＰＥ ＰＢ-１・２，ＲＥＣ-１・２
出力端子	ＳＰ-Ａ・Ｂ（Ａ，Ｂ，Ａ＋Ｂ，ＯＦＦ切換）ＲＥＣ　ＯＵＴ，ＨＥＡＤ 　ＰＨＯＮＥ
ＬＩＳＴＥＮＩＮＧ　ＬＥＶＥＬ　ＭＯＮＩＴＯＲ	０．２Ｗ〜１５０Ｗ
定格電源電圧・周波数	ＡＣ １００Ｖ・ ５０／６０Ｈｚ
定格消費電力	１７５Ｗ
ＡＣアウトレット	連動×２（ＴＯＴＡＬ１００Ｗ　ｍａｘ） 非連動×１（２００Ｗ　ｍａｘ）
寸法	４３５Ｗ×１１２Ｈ×３６５Ｄmm
重量	９．１ｋｇ

※本ページに掲載したＡ-６，Ａ-６ａの写真，仕様表等は，１９８０年８月
　及び１９８２年５月のＹＡＭＡＨＡ のカタログより抜粋したもので，ヤマハ
　株式会社に著作権があります。したがって，これらの写真等を無断で
　転載・引用等することは法律で禁じられていますのでご注意ください。
