ＡＵ-９５００

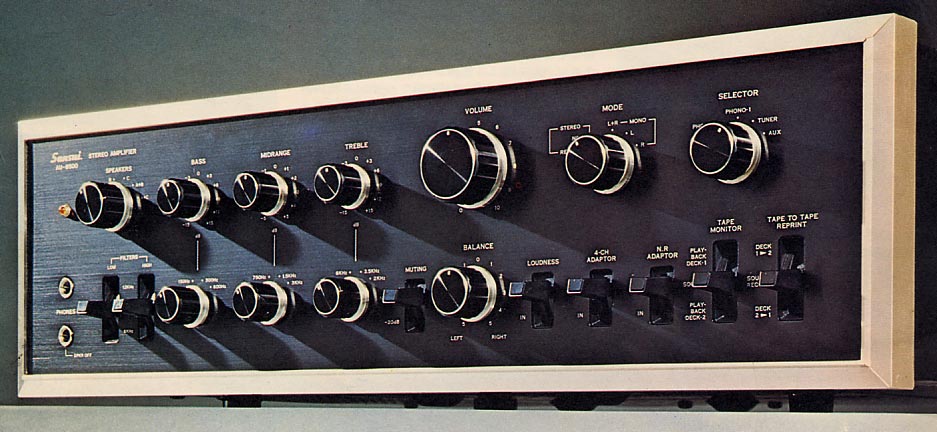

ＳＡＮＳＵＩ　ＡＵ-９５００
ＳＴＥＲＥＯ　ＡＭＰＬＩＦＩＥＲ　￥１２３，０００（発売当時）
　　　　　　　　　　　　　　　　　￥１３５，０００（1975年頃）　　　

１９７２年にサンスイが発売したプリメインアンプ。当時のサンスイのプリメインアンプの最上
級機にあたり，幅５０ｃｍの幅広のブラックパネルにスイッチ類がずらりと並んだ精悍なデザ
インはそのまま音の印象につながっていました。サンスイらしい高級プリメインアンプでした。

ＡＵ-９５００の大きな特徴は強力な電源部の搭載にありました。左右独立巻線の大型の電
源トランスと４７００μＦ×４本の電源部によってパワー段にはチャンネルごとに電源供給が
行われ，±２電源方式がとられ高い安定性が確保されていました。さらに，パワー段とプリ
ドライブ段を別電源として，プリドライブ段をパワー段よりも高い電圧で駆動し，負荷変動に
よる影響を受けにくい安定したドライブを実現していました。

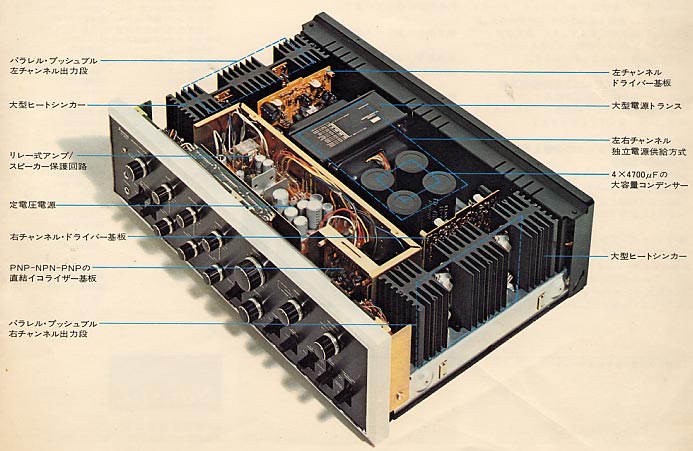

ＡＵ-９５００の内部

パワー段は，パワートランジスターのコレクター電流を従来の１／２に縮小でき，特性の良い
部分を生かしやすいパラレルプッシュプル回路で，全段直結ＯＣＬピュアコンプリメンタリー回
路とあいまって歪みを低く抑えながらハイパワーを実現していました。
また，全段直結の安定度を左右する差動アンプを，低雑音のトランジスターの組み合わせに
よる２段構成とし，定電流駆動としてパラレルプッシュプル回路の安定動作を確保していました。

イコライザー回路は，厳選したトランジスター，ＰＮＰ－ＮＰＮ－ＰＮＰの３段直結回路で，安定し
た定電圧電源から供給される高電圧により，最大許容入力３００ｍＶと入力感度２．５ｍＶに
対して１２０倍（約４２dB）のダイナミックマージンを実現していました。ＲＩＡＡ偏差も，ＲＩＡＡ素子
に，検討しつくされた低雑音トランジスター，誤差の少ない抵抗，コンデンサーにより，３０Ｈｚ～
１５ｋＨｚにおいて±０．５dBを保証していました。また，スイッチ切換時に発生するクリックノイズ
は，－電源を利用し，初段のベース電位を０にすることにより解決していました。

保護回路として，ＡＵ-９５００では，過負荷になった場合に，出力段およびドライバー段のコレク
ター電流が，ある一定以上流れないように制限するカレントリミッター回路を内蔵し，電子回路
を組み合わせたリレーと速断ヒューズによって，パワートランジスターとスピーカーを保護するよ
うになっていました。

トーンコントロールとしてＴ.Ｔ.Ｃ.（トリプル・トーン・コントロール）を搭載していました。低音，高音
は３dBステップで±１５dB，中音は１dBステップで±５dBの調整ができるようになっていました。
Ｔ.Ｔ.Ｃ.アンプは，初段に高入力インピーダンスを確保するため，ローノイズＦＥＴを使用し，３段
直結，２段直結回路のＮＦ型で，低歪率，高Ｓ/Ｎ，周波数レスポンスの優れた回路となってい
ました。
また，トーンセレクター回路により，低音（１５０Ｈｚ，３００Ｈｚ，６００Ｈｚ），高音（６ｋＨｚ，３．５ｋＨｚ
２ｋＨｚ），中音（７５０Ｈｚ，１．５ｋＨｚ，３ｋＨｚ）と計９段階に調整することもでき，よりきめ細かな音
質調整ができるようになっていました。さらに，Ｔ.Ｔ.Ｃ.回路はそれぞれにディフィートもできるよう
になっていました。
フィルターは，１２dB/ｏｃｔのＮＦ型の専用アクティブ・フィルター回路を採用し，ハイフィルターは
１２ｋＨｚ，６ｋＨｚに，ローフィルターは２５Ｈｚ，５０Ｈｚの２段切換になっていました。
また，小音量時のためにラウドネススイッチ，一時的に音量をいっきに下げられるミューティング
スイッチなども装備されていました。

テープモニター回路は２系統あり，相互コピーも可能となっていました。また，テープ２はピンジャ
ック以外にＤＩＮ端子も設けられていました。
ＰＨＯＮＯ端子は２系統あり，ＰＨＯＮＯ２は，カートリッジに応じて３０ｋΩ，５０ｋΩ，１００ｋΩの３
段階にインピーダンスが切り換えられるようになっていました。
スピーカー端子は３系統あり，Ａ＋Ｂ，Ａ＋Ｃが同時に鳴らせるようになっていました。また，ヘッド
ホン端子は２つあり，１個はヘッドホンプラグを差し込むとスピーカーの音が切れる設計になって
いました。
ＤＥＣＫ-１・２，ＡＵＸにはレベルアジャスターが背面にあり，各入力レベルを揃えることができる
ようになっていました。
その他，Ｌ・Ｒ独立のＭＩＣ端子も背面に装備されていました。
また，プリアンプ部とパワーアンプ部はジャンパーピンを外し，切り離して独立して使用可能にな
っていました。

また，４チャンネルでＳＱ方式によって先駆けていたサンスイらしく，４チャンネルアダプターを接
続して４チャンネルシステムを構成できる４ｃｈアダプター回路・端子が搭載されていました。この
端子はテープデッキの録音・再生モニターの端子としても使えるようになっていました。
さらに，変わったところでは，ＮＲ（ノイズリダクション）アダプターを接続することにより，接続した
２台のテープデッキに同時に録音時のＮＲをきかせることができるＮＲアダプター接続回路・端子
も装備されていました。再生時には，テープモニタースイッチの切換で，どちらのテープデッキに
もＮＲを動作させることができるようになっていました。

以上のように，ＡＵ-９５００は，当時のサンスイのプリメインアンプの最上級機として，多機能と
すぐれた性能を実現した１台でした。幅広のブラックパネルにアルミムクのツマミがずらりと並ん
だ精悍なデザイン同様に，低域の力強いダイナミックな音をもったサンスイらしい１台で，高い
評価と人気を得ることとなりました。

●ＡＵ-９５００の規格●

定格出力	ミュージックパワー（ＩＨＦ）：２６０Ｗ（４Ω，１ｋＨｚ）実効出力（片ｃｈ動作）　　：８５Ｗ＋８５Ｗ（８Ω，１ｋＨｚ）実効出力（両ｃｈ動作）　　：８０Ｗ＋８０Ｗ（８Ω，１ｋＨｚ）連続実効出力　　　　　　：７５Ｗ＋７５Ｗ（両ｃｈ動作，定格歪率８Ω，２０Ｈｚ～２０ｋＨｚ）
全高調波歪率（定格出力）	０．１％以下
混変調歪率（定格出力）（７０Ｈｚ：７ｋＨｚ＝４：１，ＳＭＰＴＥ）	０．１％以下
パワーバンドウィズ（ＩＨＦ）	５Ｈｚ～４０ｋＨｚ
周波数特性（メインアンプ１Ｗ出力時）	３Ｈｚ～８０ｋＨｚ＋０dB，－１dB
ダンピングファクター	５０（８Ω）
入力感度（１kHz）・入力インピーダンス	ＰＨＯＮＯ-１：２．５ｍＶ（５０ｋΩ）ＰＨＯＮＯ-２：２．５ｍＶ（３０，５０，１００ｋΩ）（最大許容入力　３００ｍＶ，全高調波歪率０．５％以下）ＭＩＣ：２．５ｍＶ（５０ｋΩ）ＴＵＮＥＲ，ＡＵＸ（レベル調整可）：１００ｍＶ（５０ｋΩ）ＴＡＰＥ　ＭＯＮＩＴＯＲ-１，２（ＰＩＮ）：１００ｍＶ（５０ｋΩ）（レベル調整可）ＴＡＰＥ　ＭＯＮＩＴＯＲ-２（ＤＩＮ）：１００ｍＶ（５０ｋΩ）４ＣＨ，Ｎ.Ｒ.ＡＤＡＰＴＯＲ：１００ｍＶ（５０ｋΩ）
出力電圧・出力インピーダンス	ＴＡＰＥ　ＲＥＣ-１，２（ＰＩＮ）：１００ｍＶ（１．５ｋΩ）ＴＡＰＥ　ＲＥＣ-２（ＤＩＮ）：３０ｍＶ（７０ｋΩ）４ＣＨ，Ｎ.Ｒ.ＡＤＡＰＴＯＲ：１００ｍＶ（１．５ｋΩ）プリアンプ（定格出力）：０．８Ｖ（１．５ｋΩ）（最大出力，全高調波歪率０．５％以下）４．５Ｖ
クロストーク（定格出力１ｋＨｚ）	ＰＨＯＮＯ-１，２：５０dB以上
ハム及びノイズ（ＩＨＦ）	ＰＨＯＮＯ-１，２：７５dB以上ＴＵＮＥＲ，ＡＵＸ：８５dB以上メインアンプ：１００dB以上
トーンコントロール	ＢＡＳＳ（ＤＥＦＥＡＴ，１５０Ｈｚ，３００Ｈｚ，６００Ｈｚ）　　　　　　　　　　　±１５dB（２０Ｈz)，３dBステップＭＩＤＲＡＮＧＥ（ＤＥＦＥＡＴ，７５０Ｈｚ，１．５ｋＨｚ，３ｋＨｚ）　　　　　　　　　　　±５dB（１．５kHz），１dBステップＴＲＥＢＬＥ（ＤＥＦＥＡＴ，６ｋＨｚ，１３．５ｋＨｚ，２０ｋＨｚ）　　　　　　　　　　　±１５dB（２０ｋＨz)，３dBステップラウドネス　　　　　＋１０dB（５０Ｈz)，＋８dB（１０kHz) （ボリューム－３０dB）ロー・フィルター　　２５Ｈz，５０Ｈz 　　　　　　　　　　　　－３dB（１２dB/ｏｃｔ）ハイ・フィルター　　１２ｋＨｚ，６ｋＨｚ　　　　　　　　　　　　－３dB（１２dB/ｏｃｔ）
定格消費電力	２０５Ｗ（最大５００ＶＡ）
寸法	５００Ｗ×１４０Ｈ×３４７Ｄmm
重量	２３．３kg

※本ページに掲載したＡＵ-９５００の写真，仕様表等は，１９７５年
　のＳＡＮＳＵＩのカタログより抜粋したもので，山水電気株式会社
　に著作権があります。したがって，これらの写真等を無断で転載
　・引用等することは法律で禁じられていますのでご注意ください。
