ＫＥＮＷＯＯＤ　Ｄ-３３００Ｔ
ＳＹＮＴＨＥＳＩＺＥＲ　ＴＵＮＥＲ　￥１４０，０００

１９８６年にケンウッドが発売したＦＭ専用シンセサイザーチューナー。当時のケンウッドの高
級機のシリーズ，「Ｄシリーズ」のシンセサイザーチューナーとして，完成度の高い高性能チュ
ーナーでした。ケンウッドとして最後の高級チューナーともなった1台でした。

Ｄ-３３００Ｔは，ＫＴ-３０３０との類似点が多く，ＫＴ-３０３０からの発展形ともいえる内容をもっ
ていました。そして，最大の改良点は，電源供給に目を向けた「ペンタクルサーキット」の開発
搭載でした。

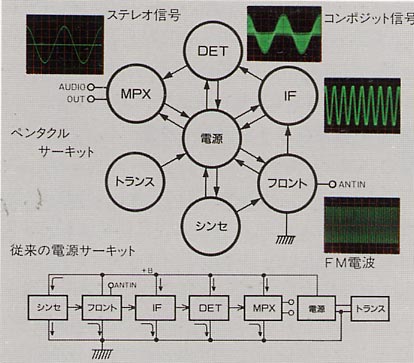

「ペンタクルサーキット」は，電源を中心として各ステージを配し，電源とステージを最短距離で
つなごうというもので，従来のチューナーの電源が，出口の復調回路から入口のフロントエンド
シンセまで順次供給の列車のような形になっていたのに対し，水平に周りに直接供給する形
になっていました。

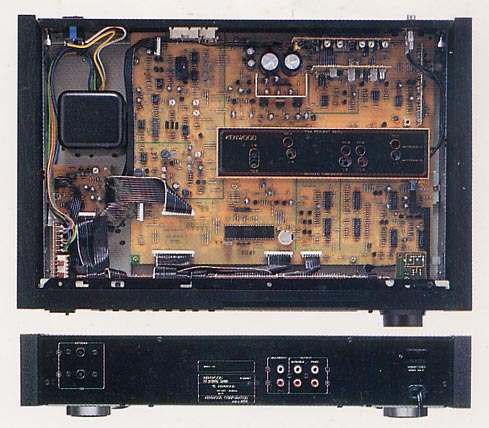

ペンタクルサーキットの核となる電源部には，厚手のシールドケースに入った１７ＶＡの大型の電

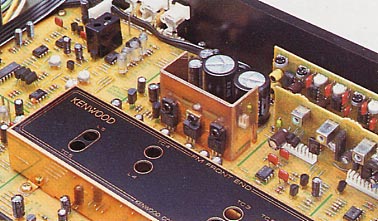

源トランスと大容量ケミコンを搭載し，銅製の放熱板も搭載していました。パーツ等の面でも高級
機らしくコストがかかった内容をもっていました。フロントエンドは銅製のシールドケースに納められ
ていました。

フロントエンドには，チューニング電圧の揺れの影響を全受信周波数帯域にわたってリニアにし
て，ＩＭ特性の改善と相互変調を抑えてＳＮ比を向上させた「ダイレクト・リニアレセプション・シンセ
サイザー方式」を採用し，全受信帯域で１００dBの高ＳＮ比を実現していました。

ＩＦ段には，ＫＴ−３０３０にも搭載されたＤＬＬＤ（ダイレクト・リニアループ・ディテクター）とＤＣＣ（ディ
ストーション・コレクティング・サーキット）が搭載され，低歪み率を実現していました。　
ＤＬＬＤは，１０．７ＭＨｚのＩＦ信号をダイレクトにリニア化して閉ループ検波器で検波，さらに，閉ルー
プ内に，ＩＦフィルターで発生する高調波歪みを低減する歪み補正回路を設けて高ＳＮ比の検波を行
おうというものでした。ＤＣＣは，このＩＦ歪み補正回路のことを指します。ＩＦ段では，妨害波を除去す
るためには帯域の狭い急峻なＩＦフィルターを通す必要があります。しかし，それはオーディオ的には
歪みの原因となります。そこで，高選択度と音質の両立を図るために，急峻な特性のＩＦフィルターで
まず妨害波を取り除き，通過した信号から高調波歪み成分だけを抽出して４次歪みまでキャンセル
しようとする方式がＤＣＣでした。
これらの方式により，ステレオ時の歪み率を０．００７％まで低減させていました。

ＭＰＸ部には，ＤＰＤ（ダイレクト・ピュア・デコーダー）ＭＰＸ方式を採用していました。これは，通常の
３８ｋＨｚの方形波を使ってスイッチングするステレオ復調と異なり，３８ｋＨｚ以外の成分を全く持たな
い正弦波で検波出力と掛算する方式でした。３８ｋＨｚの方形波を用いる方式では，どうしても高調波
成分が含まれているため，これを除くクリーンレセプション・フィルターなどのフィルターを用いていま
したが，フィルターを通すことにより，どうしても位相まわりなどにより，高域のセパレーションを劣化
させることになります。ＤＰＤ ＭＰＸでは，ローパスフィルターを必要としないため，この点が改善され
ていたといわれています。Ｄ-３３００Ｔでは，従来のアナログ掛算器を高性能，高集積度に改良し，
さらに定電流回路を組み合わせて，７１dB（ＷＩＤＥ・１ｋＨｚ）という高セパレーションを維持したまま
低歪みとステレオＳＮ比９２dBを確保していました。
オーディオアンプ系には，低雑音，高スルーレイトのオペアンプを多用し，ＭＰＸ部以降，単体として
１００％変調時ＳＮ比９５dB，対過変調耐性４００％，ダイナミックレンジ１０７dBを実現していました。

その他，強電界と弱電界に対応したＲＦ段の切換，受信中の放送のモジュレーションレベルを表示し
てエアチェック（死語？）の際のレベル合わせの基準とする機能，基準信号を発するＲＥＣキャリブレ
ーション機能，遠距離受信時に対応したオートクワイティング・コントロール（オートブレンド）＆マニュ
アルクワイティングコントロールなどの機能が搭載されていました。

以上のように，Ｄ-３３００Ｔは，ケンウッドが積み重ねてきたすぐれたチューナー技術が集大成された
ような内容を持つ最後の高級チューナーでした。これ以降，ケンウッド自身このような本格的高級チュ
ーナーを出すことはなくなり，ＦＭチューナー自身大きな話題となることはなくなっていきました。

以下に，当時のカタログの一部をご紹介しましょう。　

◎より，オーディオ的発想により完成された
　ペンタクルサーキット
◎主要な部分に豪華なパーツを採用
◎ＳＮ比１００dBをマーク
　ダイレクト・リニアレセプションシンセサイザー
◎ステレオ時のひずみを０．００７％まで低減
　ディストーション・コレクティング・サーキット
◎４００％過変調にも耐える高ダイナミックレンジの
　ステレオＭＰＸ部とオーディオアンプ部
◎高ＳＮ比，低ひずみ率を実現した新検波方式・
　ダイレクト・リニア・ループ・ディテクター
◎セパレーション７１dB，ステレオＳＮ比９２dB。
　クリーンレセプションフィルター・レスの
　ＤＰＤ　ＭＰＸ
◎テレビ局からの干渉を排除した
　受信特性にすぐれたフロントエンド
◎あらゆる電界強度で高音質受信を可能とした
　ＲＦセレクター
●先進のマルチディメンション・チューニング
●エアチェックミスを許さないＲＥＣキャリブレーション
　＆モジュレーション・レベルメーター
●１６局プリセット
●留守録に便利な３局プログラム機構
●ＦＭ多局化に対応したアンテナＡ/Ｂ切換
●ＩＦ・ＷＩＤＥ/ＮＡＲＲＯＷ切換
●オートチューニング機構
●遠距離受信に有効なオートクワイティング
　＆マニュアルクワイティング機構

●ＳＰＥＣＩＦＩＣＡＴＩＯＮＳ●

●ＦＭ部●

受信周波数範囲	７６ＭＨｚ〜９０ＭＨｚ
アンテナインピーダンス	７５Ω不平衡
感度　ＤＩＳＴＡＮＣＥ（７５Ω）  　　　　ＤＩＲＥＣＴ（７５Ω）	０．９５μＶ　１０．８dBｆ １０μＶ　　　３１．２dBf
ＳＮ比５０dB感度　ＤＩＳＴＡＮＣＥ（ＭＯＮＯ）  　　　　　　　　　　　ＤＩＳＴＡＮＣＥ（ＳＴＥＲＥＯ）  　　　　　　　　　　　ＤＩＲＥＣＴ（ＭＯＮＯ）  　　　　　　　　　　　ＤＩＲＥＣＴ（ＳＴＥＲＥＯ）	１．８μＶ 　１６．２dBｆ　 ２４μＶ　　　３８．８dBf　  １８μＶ 　　  ３６．３dBf　 ２４０μＶ　　 ８１．８dBf
高調波ひずみ率  　　　（１００％変調）	ＷＩＤＥ　　　　１００Ｈｚ　　　　　　０．００６％（ＭＯＮＯ）０．００９％（ＳＴＥＲＥＯ）  　　　　　　　　１ｋＨｚ　　　　　　　０．００４％（ＭＯＮＯ）０．００７％（ＳＴＥＲＥＯ） 　　　　  　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．００９％（ＭＯＮＯ）０．０３％（ＳＴＥＲＥＯ）  ＮＡＲＲＯＷ　１００Ｈｚ　　　　　　０．０２％（ＭＯＮＯ）　０．０３％（ＳＴＥＲＥＯ）  　　　　　　　　１ｋＨｚ　　　　　　　０．０１％（ＭＯＮＯ）　０．０２％（ＳＴＥＲＥＯ）  　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　０．０２％（ＭＯＮＯ）　　０．１％（ＳＴＥＲＥＯ）
ＳＮ比  　　（１００％変調８５dBf入力）	１００dB（ＭＯＮＯ）　９２dB（ＳＴＥＲＥＯ）
キャプチャーレシオ	０．８dB（ＷＩＤＥ）　２．０dB（ＮＡＲＲＯＷ）
実効選択度（ＩＨＦ）	ＮＡＲＲＯＷ　１００dB  ＷＩＤＥ　　　　７０dB
ステレオセパレーション	ＷＩＤＥ　　　　　１ｋＨｚ　　　　　　　　７１dB  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ６０dB  　　　　　　　　　１５ｋＨｚ　　　　　　　５０dB  ＮＡＲＲＯＷ　　１ｋＨｚ　　　　　　　　６０dB  　　　　　　　　　５０Ｈｚ〜１０ｋＨｚ　  ５０dB 　　　　　　　　　１５ｋＨｚ　　　　　　　４５dB
周波数特性	２０Ｈｚ〜１５ｋＨｚ　　±０．５dB
イメージ妨害比　　　８４ＭＨｚ	９０dB
ＩＦ妨害比　　　　　　８４ＭＨｚ	１１０dB
スプリアス妨害比　８４ＭＨｚ	１００dB
ＡＭ抑圧比	７０dB
サブキャリア抑圧比	７５dB
出力レベルおよび出力インピーダンス	ＦＭ　１ｋＨｚ　１００％変調　固定出力　　　０．６Ｖ／２．３ｋΩ  　　　　　　　　　　　　　　　　　　　可変　　　１．２Ｖ／１．０ｋΩ

●電源部その他●

電源電圧・電源周波数	１００Ｖ　　５０Ｈｚ／６０Ｈｚ
定格消費電力（電気用品取締法に基づく表示）	２０Ｗ
最大外形寸法	４７５（Ｗ）×８８．５（Ｈ）×３２７（Ｄ）mm
重量	６．０ｋｇ

※本ページに掲載したＤ-３３００Ｔの写真，仕様表等は１９８６年のＫＥＮＷＯＯＤ
　カタログより抜粋したものでケンウッド株式会社に著作権があります。したがっ
　て，これらの写真等を無断で転載・引用等することは法律で禁じられていますの
　でご注意ください。
