Ａｃｃｕｐｈａｓｅ 　Ｅ-２０２
ＩＮＴＥＧＲＡＴＥＤ　ＡＭＰＬＩＦＩＥＲ　￥１９８，０００

１９７４年に，ケンソニック（現アキュフェーズ）が発売したプリメインアンプ。１９７２年に発足したケン
ソニック株式会社＝アキュフェーズ（当時はブランド名）初のプリメインアンプで，当時の日本のプリ
メインアンプとして，あるいは世界の中でも？）最大級のハイパワーをすぐれた特性で実現していた
1台でした。

Ｅ-２０２は，セパレートアンプでスタートしたアキュフェーズらしく，プリメインアンプの中にセパレート
アンプのレベルの性能を実現しようとした設計で，当時のプリメインアンプの枠を超えた大出力を
実現しつつ，小出力時のすぐれた音質も両立させることに成功していました。

出力段は，大型のパワートランジスターを片チャンネル４個用いたパラレルプッシュプル駆動で，大
型ヒートシンクによる放熱能力とあいまって，１００Ｗ/ｃｈ（８Ω負荷，両チャンネル同時動作時，２０
〜２０，０００Ｈｚ，歪み率０．１％以下）の出力が保証されていました。
これを支える電源部は，大型の電源トランスとチャンネル当たり２０，０００μＦ×２のフィルターコン
デンサーを基調にしたもので，４Ω負荷時の１４０Ｗ＋１４０Ｗの連続出力にも十分な余裕のある
電源部でした。また，大出力アンプにありがちな小出力時の音質劣化を避けるために，各ステージ
のバイアス電流を徹底的に検討して設計され，小出力時の歪みも抑えられていました。
さらに，イコライザーアンプをはじめ，出力段以外の全増幅段は定電圧化された電源部から電源電
圧が供給されるようになっており，入力信号の強弱，一次側電源電圧の変動に対しても安定な動作
が確保されていました。



出力段には，特徴的な機能として「スピーカー・ダンピング・コントロール」が装備されていました。
これは，リアパネルにあるスイッチにより，ダンピングファクターを８Ω負荷時，５０以上（ＮＯＲＭＡＬ）
５（ＭＥＤＩＵＭ），１（ＳＯＦＴ）に切り２替えることができる機能で，音質の変化を楽しめるものでした。
一般に，トランジスターアンプに比べてダンピングファクターが低い管球式アンプに近い特性をもた
せることで，管球式アンプ時代に設計されたスピーカーにも対応しようという機能でした。

イコライザーアンプは，定電流負荷型の差動増幅の直結３段で，すぐれたリニアリティを実現してい
ました。また，プラスマイナス２電源方式により，３００ｍＶｒｍｓ（１ｋＨｚ，歪み率０．０５％以下）の許
容入力電圧が確保されていました。
イコライザーアンプにも，特徴的な機能として，ロー・エンハンスメントが装備されていました。これは
ＲＩＡＡに対して，１００Ｈｚ，＋１dBの特性で量感を補正するスイッチで，微妙なプレゼンスの調整が
できるようになっていました。また，ディスク専用のサブソニック・フィルターも装備されていました。
ＤＩＳＣ１入力には，６dBの範囲で可変できるレベルコントロールが装備され，ＤＩＳＣ１，２と２系統あ
るＤＩＳＣ入力のレベルを合わせられるようになっていました。さらに，ＤＩＳＣ１には，３段階（３０ｋΩ
４７ｋΩ，１００ｋΩ）の負荷インピーダンス切替えも装備されていました。

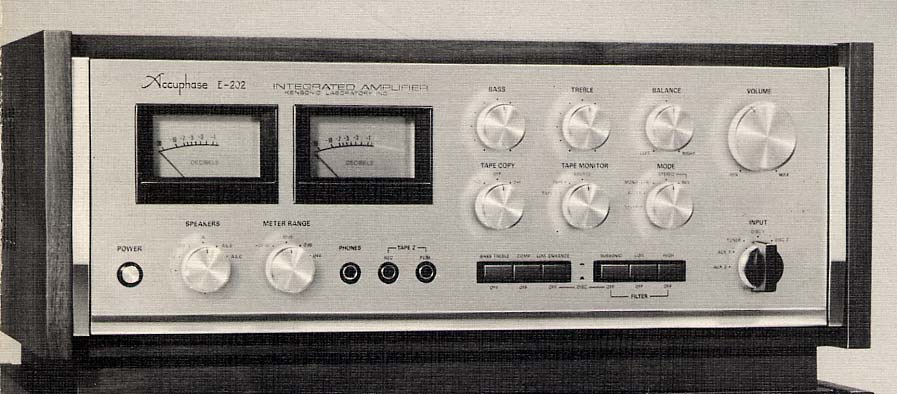

フロントパネルには，アキュフェーズらしく，プリメインアンプでありながらＬ・Ｒ独立のパワー・メーター
が装備されていました。小出力時にも見やすいように，３ステップ（０dB，−１０dB，−２０dB）のメー
ターレンジ切替えが装備されていました。
トーンコントロールは，ＴＲＥＢＬＥ，ＢＡＳＳそれぞれ，２dBステップで±１０dBの調整ができるステップ
式で，ＯＮ/ＯＦＦのスイッチも装備されていました。フィルターは，ＨＩＧＨ，ＬＯＷが装備されていました。
テープの入出力は，２系統が設けられていましたが，ＴＡＰＥ２はフロントにもスイッチ付き端子が設け
られ，リアの端子と合わせて計３台までテープデッキが接続でき，ＴＡＰＥ１とＴＡＰＥ２の相互ダビング
もできるようになっていました。

以上のように，Ｅ-２０２は，同社の商品化第１号のセパレートアンプＣ-２００，Ｐ-３００のエッセンスを

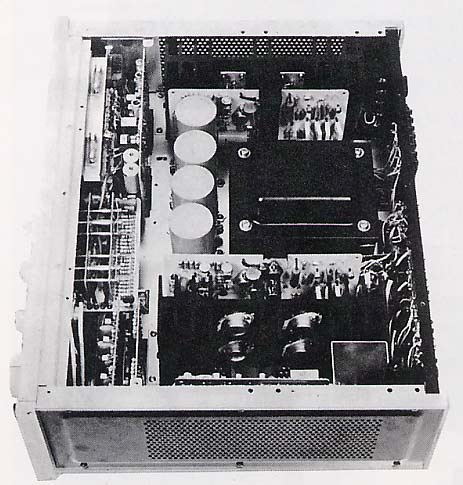

投入した，セパレートアンプに迫る性能のプリメインアンプでした。内部の整然としたレイアウトやメイ
ンテナンス性を考慮したプラグイン式の基板など，後のアキュフェーズアンプにも共通する，高い性能
と長く使える耐久性，そして便利に使える機能性をバランスよく両立させた設計も特徴でした。音の方
も，バランスの取れた歪み感やノイズ感の少ない音で完成度の高さを示していました。しかし，そうい
った中に，どこか当時のアメリカのアンプ的な色彩や力強さを秘めていたところは初期のアキュフェー
ズアンプの音の特徴でした。

以下に，当時のカタログの一部をご紹介します。

◎特に，ローレベルの音質を
　重視した１００Ｗ/チャンネルの出力
◎スピーカーの個性をより積極的に
　引き出すスピーカー。ダンピング・
　コントロール
◎出力をモニターするパワー。メーター
◎音質重視のイコライザー回路
　●パルスの忠実な伝送を可能にした
　　３００ｍＶｒｍｓの入力Ｄレンジ
　●アキュフェーズのみの特長
　　ロー・エンハスメントとディスク専用
　　サブソニック・フィルター
　●６dBの変化範囲をもつＤＩＳＣ１レベル・
　　コントロール
　●ＤＩＳＣ１入力インピーダンス切替
　　スイッチ
◎２dBステップ式トーン・コントロール
◎２系統，３台のテープ・レコーダー
　接続可能。独立したテープ・コピイ
　スイッチ。
◎定電圧電源による安定化
◎完全なスピーカー保護機構
◎厳選されたパーツ

●Ｅ-２０２型保証特性●

定格出力	１４０Ｗ／ｃｈ　　４Ω負荷  １００Ｗ／ｃｈ　　８Ω負荷  　５０Ｗ／ｃｈ　１６Ω負荷  （両チャンネル同時動作，２０〜２０，０００Ｈｚ間，ひずみ０．１％）
高調波ひずみ率	定格出力時：０．１％  −３dB出力時：０．０２％  （２０〜２０，０００Ｈｚ間　ＨＩＧＨ　ＬＥＶＥＬ　ＩＮＰＵＴより）
ＩＭひずみ率	定格出力時：０．１％ （２０〜２０，０００Ｈｚ間の任意の周波数　ＨＩＧＨ　ＬＥＶＥＬ　ＩＮＰＵＴより）
周波数特性（８Ω定格出力時）  　　ＭＡＩＮ　ＡＭＰ　ＩＮＰＵＴ 　　ＨＩＧＨ　ＬＥＶＥＬ　ＩＮＰＵＴ  　　ＬＯＷ 　ＬＥＶＥＬ　ＩＮＰＵＴ	２０〜２０，０００Ｈｚ　＋０，−０．２dB   ２０〜２０，０００Ｈｚ　＋０，−０．５dB ２０〜２０，０００Ｈｚ　＋０．２，−１．０dB
ダンピングファクター （８Ω負荷，４０Ｈｚ）	ＳＰＥＡＫＥＲ　ＤＡＭＰＩＮＧ　ＳＷ　ＮＯＲＭＡＬ：５０ ＳＰＥＡＫＥＲ　ＤＡＭＰＩＮＧ　ＳＷ　ＭＥＤＩＵＭ：５ ＳＰＥＡＫＥＲ　ＤＡＭＰＩＮＧ　ＳＷ　ＳＯＦＴ　　：１
定格入力及び入力インピーダンス 　　ＭＡＩＮ　ＡＭＰ　ＩＮＰＵＴ 　　ＨＩＧＨ　ＬＥＶＥＬ　ＩＮＰＵＴ 　　ＤＩＳＣ１　ＩＮＰＵＴ 　　ＤＩＳＣ２　ＩＮＰＵＴ	１．０Ｖ・１００ｋΩ １６０ｍＶ・１００ｋΩ ２．５〜５ｍＶ・３０ｋ，４７ｋ，１００ｋΩ ２．５ｍＶ・４７ｋΩ
ディスク最大入力 　（１ｋＨｚ，ひずみ率０．０５％）	ＤＩＳＣ１ 　３００ｍＶrms（ＤＩＳＣ１　レベル・コントロール最大）　 　６００ｍＶrms（ＤＩＳＣ１　レベル・コントロール最小）　 ＤＩＳＣ２ 　３００ｍＶrms
定格出力・出力インピーダンス  　　ＰＲＥＡＭＰ　ＯＵＴＰＵＴ  　　ＴＡＰＥ　ＲＥＣＯＲＤＩＮＧ　ＯＵＴＰＵＴ  　　ＨＥＡＤＰＨＯＮＥＳ	１．０Ｖ　　　 ６００Ω  １６０ｍＶ　　２００Ω ０．２８Ｖ　　適合インピーダンス４〜３２Ω
ゲイン	ＭＡＩＮ　ＡＭＰ　ＩＮＰＵＴ→ＯＵＴＰＵＴ：２９dB  ＨＩＧＨ　ＬＥＶＥＬ　ＩＮＰＵＴ→ＰＲＥＡＭＰ　ＯＵＴＰＵＴ：１６dB  ＬＯＷ　ＬＥＶＥＬ　ＩＮＰＵＴ→ＴＡＰＥ　ＲＥＣ　ＯＵＴＰＵＴ：３６dB （ＤＩＳＣ１のレベル・コントロールは−６dBの範囲で連続可変）
Ｓ／Ｎ 　　ＭＡＩＮ　ＡＭＰ　ＩＮＰＵＴ  　　ＨＩＧＨ　ＬＥＶＥＬ　ＩＮＰＵＴ  　　ＤＩＳＣ　ＩＮＰＵＴ	９４dB（定格入力）  ８０dB（定格入力）  ７４dB（１０ｍＶ入力）
音量調整連動誤差	１dB
トーン・コントロール	１１接点ロータリー・スイッチによる２dBステップ 切替式・左右連動型 ターン・オーバー周波数　ＢＡＳＳ　　：４００Ｈｚ  　　　　　　　　　　　　　　　 ＴＲＥＢＬＥ：２．５ｋＨｚ 変化範囲　ＢＡＳＳ　　：±１０dB（１００Ｈｚ）   　　　　　　ＴＲＥＢＬＥ：±１０dB（１０ｋＨｚ） トーン・コントロールＯＮ−ＯＦＦスイッチ付
コンペンセーター	＋９dB（音量調整−３０dB，５０Ｈｚ）
ＤＩＳＣ ロー・エンハンスメント	ＲＩＡＡに対し　＋１dB（１００Ｈｚ）
フィルター	ＤＩＳＣサブソニック・フィルター：２５Ｈｚ（６dB／oct） ロー・フィルター　　　　　　　　 ：３０Ｈｚ（１８dB／oct） ハイ・フィルター　　　　　　　　 ：５ｋＨｚ（１２dB／oct）
パワー・メーター・レベル	１００Ｗ（８Ω負荷にて） メーター・レンジ切替により 　−１０dB（１０Ｗ＝０dB），−２０dB（１Ｗ＝０dB）に切替可能
使用半導体	５３トランジスター，４ＦＥＴ，４４ダイオード，２サーミスタ
電源及び消費電力	１００Ｖ，１１７Ｖ，２２０Ｖ，２４０Ｖ　５０−６０Ｈｚ  無入力時　７０Ｗ，８Ω負荷定格出力時　３７５Ｗ
寸法・重量	幅４５５mm×高さ１５２mm×奥行３５５mm　　１９．５ｋｇ

※本ページに掲載したＥ-２０２の写真，仕様表等は，１９７５年
　のＡｃｃｕｐｈａｓｅのカタログより抜粋したもので，アキュフェーズ
　株式会社に著作権があります。したがってこれらの写真等を無
　断で転載・引用等することは法律で禁じられていますのでご注
　意ください。
