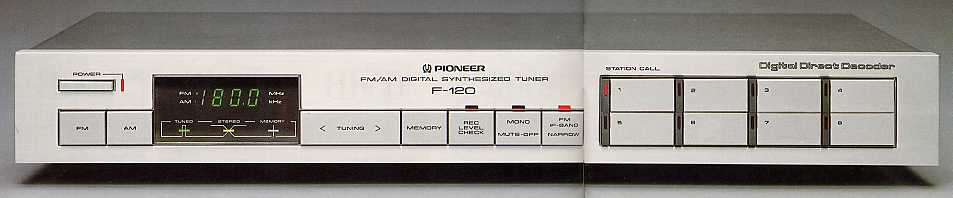

ＰＩＯＮＥＥＲ Ｆ−１２０
ＦＭ／ＡＭ ＤＩＧＩＴＡＬ ＳＹＮＴＨＥＳＩＺＥＤ ＴＵＮＥＲ ￥４５，０００
ＰＩＯＮＥＥＲ Ｆ−１２０
ＦＭ／ＡＭ ＤＩＧＩＴＡＬ ＳＹＮＴＨＥＳＩＺＥＤ ＴＵＮＥＲ ￥４５，０００
１９８２年発売のデジタルシンセサイザー式チューナー。シンセサイザーチューナーが主流となりＦＭチューナーが
あまり話題にならなくなったこの頃，デジタルの新回路を投入したことなどにより話題を呼び人気だったチューナー
です。その価格から想像するよりもはるかに性能も音も良く使いやすいチューナーでした。アナログ式チューナーに
あった一種の重厚さや貫禄はありませんが，実用的なチューナーでした。このＦ−１２０の最大の特徴は，Ｄ．Ｄ．デコーダーという新しい復調方式を採用していたことでした。Ｄ．Ｄ．というの
は，デジタル・ダイレクトの略で，検波，復調をすべてデジタルのまま行う方式でした。それまでのチューナーは，パ
ルスカウント方式など，ＦＭ波をパルスに変換しデジタル化して扱う技術が進められていきましたが，それを一歩進
めた形になった方式です。従来のチューナーは，アナログ信号であるＦＭ信号にパルス波の一種，矩形波であるサ
ブキャリアを掛算して復調していました。Ｄ．Ｄ．デコーダーでは，発想を転換し，ＦＭ信号をパルス波にし，サブキャ
リアを正弦波にして掛算するという方式でした。これにより，検波，復調という２つの行程を一気にやってしまうシン
プルな回路となり，また，サブキャリアがなめらかな正弦波であるためオーディオ信号への悪影響も抑えられ，さら
に５３ｋＨｚ以上のノイズをカットするためのアンチバーディーフィルターも必要としないという巧妙な方式でした。ある
意味で逆転の発想が生み出したともいえる方式でした。これ以降，チューナの復調過程のデジタル化は一般的にな
ったように記憶しています。そして，チューナーの方式論争もあまり聞かれなくなりました。現在のＦＭチューナーは
どんな復調方式なのかあまり話題になりませんね。フロントエンド部は，相互変調特性を高める（隣接局の妨害を防ぐ）ために，同調素子にバリキャップを２つ使ったツイ
ンバリキャップを採用していました。また，ＦＥＴ採用のバランスドミキサーを搭載して高安定度，各種妨害排除能力を
高めていました。また，トラッキングオシレーター回路という，アンテナ同調段とローカル発振部の周波数の関係を常
にリニアに保つ回路を採用し，歪みの発生を抑えていました。ＩＦ部（高周波である受信波を復調部へ送るための中間周波数を扱う部分）は，初段アンプにＭＯＳＦＥＴをパラレルで
採用し，高利得と高ＳＮを実現していました。ＩＦ部は受信状態に応じて選択度を変えられるＷＩＤＥ，ＮＡＲＲＯＷ切換
が搭載されていました。ローカル発振周波数をロックするＰＬＬ回路の基準周波数は，それまで通常１２．５ｋＨｚでし
たが，可聴帯域内に残留ノイズが残る恐れがあるため，基準周波数を２５ｋＨｚに高めたパルス・スワロー方式を採
用してＳＮ比を高めていました。パーツの厳選も行われ，デコーダー以降，ＬＣフィルターを排除し，最終段のローパスフィルターには，通常使用され
ているコイル使用のパッシブフィルターに変え，急峻な特性を持つアクティブフィルターを採用してコイルによる音質
劣化を防いでいました。高周波部には，無酸素銅リード半導体コンデンサーを採用し，主な配線材にも無酸素銅線
を使用して，音質向上を図っていました。また，選局動作などのデジタルコントロール信号の伝送にフルスタティック
コントロール方式（１本の信号線に１つのデータしかのせないので信号を重ね合わせないためノイズが発生しにくい
対する方式として，複数の情報を１本の信号線にのせて送るダイナミックコントロール方式がある。）を採用し，ノイズ
の発生を抑えていました。このように，Ｆ−１２０は普及価格帯ながら，思い切った新技術を投入し，当時久々に話題になったチューナーでした。
恐らく現在のチューナーも，内部回路はこのＦ−１２０とあまり変わっていないのではないかと想像されます。残念な
がら，現在では，ＦＭチューナーは話題にも上りません。このＦ−１２０が話題になったＦＭチューナーの最後の１台だ
ったのかもしれません。Ｆ−１２０は，Ｆ−１２０Ｄとしてモデルチェンジを受け，チューナーとしてはロングランを続けま
した。
以下に，当時のカタログの一部をご紹介します。
| Ｄ．Ｄ．（デジタル・ダイレクト） |
| デコーダー搭載。 |
| 放送局の送り出し時の |
| リアリティを伝えます。 |
| ◎ＲＦ相互変調特性を高めるとともに
歪みをとりさったフロントエンド部。 |
| ◎リニアな増幅と高ＳＮ比を実現したＩＦ部。 |
| ◎クォーツシンセサイザーのメリットを
より高めたパルススワロー方式。 |
| ◎オーバーオールな音質向上を目指し
磨き上げたパーツ |
| ◎ＳＮ比の劣化がない
デジタルコントロール信号伝送， フルスタティックコントロール方式。 |
| ◎ＦＭ／ＡＭランダムイーチプリセット。 |
| ◎ループアンテナの採用をはじめ充実のＡＭ部。 |
●主な仕様●
（ＦＭ部）
| ＳＮ比５０dB感度 | １．８μＶ 新ＩＨＦ１６．２dBｆ（モノ） ２１．０μＶ 新ＩＨＦ３７．７dBｆ（ステレオ） |
| 実用感度（ＮＡＲＲＯＷ ７５Ω） | ０．９５μＶ 新ＩＨＦ１０．８dBｆ（モノ） |
| ＳＮ比 | ９６dB（モノ，８０dBｆ入力時） ８８dB（ステレオ，８０dBｆ入力時） |
| 高調波歪率 | （ＷＩＤＥ） モノ ：０．００９５％（１００Ｈｚ），０．００９５％（１ｋＨｚ），０．０１％（１０ｋＨｚ）
ステレオ：０．０１５％（１００Ｈｚ），０．０１５％（１ｋＨｚ），０．０５％（１０ｋＨｚ） （ＮＡＲＲＯＷ）モノ ：０．０９％（１ｋＨｚ） ステレオ：０．５％（１ｋＨｚ） |
| キャプチュアレシオ | （ＷＩＤＥ）０．８dB （ＮＡＲＲＯＷ）２．５dB |
| 実効選択度 | （ＷＩＤＥ）３０dB（４００ｋＨｚ） （ＮＡＲＲＯＷ）６０dB（３００ｋＨｚ） |
| ステレオセパレーション | （ＷＩＤＥ） ６５dB（１ｋＨｚ），５０dB（２０Ｈｚ〜１０ｋＨｚ）
（ＮＡＲＲＯＷ）４０dB（１ｋＨｚ），４０dB（２０Ｈｚ〜１０ｋＨｚ） |
| 周波数特性 | ２０Ｈｚ〜１５ｋＨｚ ＋０．２，−０．８dB |
| イメージ妨害比 | ８０dB |
| ＩＦ妨害比 | １００dB |
| スプリアス妨害比 | ９０dB |
| ＡＭ抑圧比 | ７０dB |
| サブキャリア抑圧比 | ６０dB |
| ミューティング動作レベル | ５μＶ（２５．２dBｆ） |
| アンテナ入力インピーダンス | ３００Ω平衡型，７５Ω不平衡型 |
（ＡＭ部）
| 実用感度 | ５５dBμ／ｍ（ループアンテナ） １５μＶ（外部アンテナ） |
| 選択度 | ３０dB |
| ＳＮ比 | ５０dB |
| イメージ妨害比 | ４０dB |
| ＩＦ妨害比 | ６５dB |
（出力部，電源部その他）
| 出力端子
（出力レベル／インピーダンス） |
ＦＭ（１００％変調）：６５０ｍＶ／９００Ω
ＡＭ（３０％変調）：１５０ｍＶ／９００Ω |
| 電源電圧 | ＡＣ１００Ｖ，５０／６０Ｈｚ |
| 消費電力 | １４Ｗ |
| 外形寸法 | ４２０（Ｗ）×６１（Ｈ）×３１７（Ｄ）mm |
| 重量 | ４．０ｋｇ |
