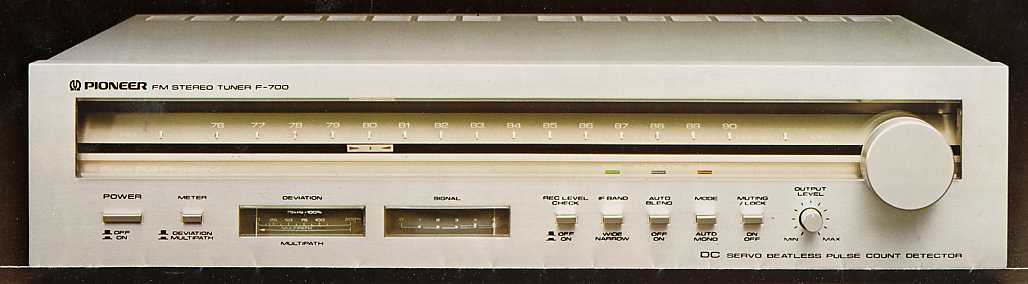

ＰＩＯＮＥＥＲ Ｆ-７００
ＦＭ専用チューナー ￥６５，０００
パイオニアが１９７９年に発売した高性能チューナー。パイオニアもトリオと同様にパルスカウント方式を採用した
チューナーを作っていました。私も，当時欲しいなと思った１台です。弟機のＦ-５００がＡＭ／ＦＭチューナーだっ
たのに対し，本機はＦＭ専用のチューナーで性能を追求していたようです。デザインもすっきりしていて高級感が
ありました。Ｆ−７００の最大の特徴は，「ビートレス・パルスカウント方式」と呼ぶパルスカウント検波になっていることでした。
パルスカウント方式は，トリオが初めて採用した方式でしたが，従来ＬＣによる共振回路を用いて行っていた検波
段にデジタル技術を導入したものです。ＦＭ波を一度パルス化しデジタル的に処理することで，ひずみの原因とな
る非直線性や温度変化によるドリフトを排除した優れた方式でした。さらに，ＩF（中間周波数）を２段階設けるダブ
ル・コンバート方式を採用して高感度と優れた特性を実現していました。ダブルコンバート方式で発生しやすいビ
ートに対する対策をとっていることが売り物で，わざわざ「ビートレス」と称したのもそのためでした。第２ミキサー
段にリニア掛け算器を使用し，高調波による和や差の成分によるビートを抑え，さらに，第２ローカル発振器にプ
ッシュプル回路を採用し，ここでも高調波を出にくくし，ビートの発生を抑える設計でした。ＦＭ多局化時代（このチューナーの発売からさらにかなりの年月がかかりましたね。）で問題になるＲＦ相互変調
（２つの強力な電波がチューナーに入った場合，使用半導体の非直線性のために，その周波数の和や差などの
妨害信号が発生し，妨害波となったり架空の局が出現したりする現象）に対しての対策もとられていました。具
体的には，フロントエンドにＤＤ ＭＯＳ ＦＥＴ（２重拡散ＦＥＴ）によるプッシュプルフロントエンドを採用して高性能
化を図っていました。ＩＦ部は，ＷＩＤＥ，ＮＡＲＲＯＷの切換が可能で，ＷＩＤＥ時には，低歪みのＳＡＷフィルターと群遅延特性が平坦で
低歪みのセラミックフィルターのみの構成で音質を重視し，ＮＡＲＲＯＷ時には，狭帯域セラミックフィルター３個と
リミッターＩＣ２個が更に追加され，高選択度をめざす構成でした。ＭＰＸ部は，コンポジット信号そのものが，能動素子を通過せず，不要な信号はアースに落とされるようにした
ダイレクトスルーＭＰＸとしてＳＮ比と歪率特性を高めていました。チューニングノブから手を離すと周波数をロッ
クするタッチセンサー・サーボロックはバリコンチューナーとして当然備えていました。（シンセサイザーチューナ
ーでは存在しない機能・・・。）また，ＤＥＶＩＡＴＩＯＮ／ＭＵＬＴＩＰＡＴＨ切換式のメーターもかっこよかったものでし
た。（これもシンセサイザーチューナーになって見られなくなりましたね。）トリオだけかと思われていたパルスカウント方式を採用したチューナーがパイオニアから出ていたことはあまり
知られていませんが，このＦ−７００は，パイオニアらしい明るくバランスの取れた音で，個人的には，当時気に
なっていた１台でした。パイオニアのチューナー技術を見直した１台でした。
以下に，当時のカタログの一部をご紹介します。
広帯域，低歪，高ＳＮ比。
しかもビートの発生をおさえた
ビートレス・パルスカウントチューナー。
◎ビートの発生を抑えた，広帯域直線検波。
ビートレス・パルスカウント方式
◎ＲＦ相互変調特性１０６dBを実現した
プッシュプルフロントエンド。
◎電波条件に合わせてＷＩＤＥ-ＮＡＲＲＯＷに
選択度を切換えられるＩＦ部。
◎ＳＮ比と歪率特性を高め，信号を汚さない
ダイレクトスルーＭＰＸ。
主な仕様
●ＦＭ部
| ＳＮ５０dB感度 | １．８μＶ 新ＩＨＦ１６．２dBｆ（モノ）
２０．０μＶ 新ＩＨＦ３７．２dBf（ステレオ） |
| 実用感度 | ０．９５μＶ 新ＩＨＦ１０．８dBｆ（モノ） |
| ＳＮ比 | ９２dB（モノ，８５dBf入力時）
８７dB（ステレオ，８５dBf入力時） |
| 高調波歪率 | ＷＩＤＥ モノ：０．０３％（１００Ｈｚ）
０．０３％（１ｋＨｚ） ０．０３％（１０ｋＨｚ） ステレオ：０．０４％（１００Ｈｚ） ０．０４％（１ｋＨｚ） ０．０９％（１０ｋＨｚ） ＮＡＲＲＯＷ モノ：０．０８％（１ｋＨｚ） ステレオ： ０．２％（１ｋＨｚ） |
| キャプチュアレシオ | ＷＩＤＥ：０．８dB ＮＡＲＲＯＷ：２．０dB |
| 実効選択度 | ＷＩＤＥ ：５０dB（４００ｋＨｚ）
ＮＡＲＲＯＷ：６５dB（３００ｋＨｚ） |
| ステレオセパレーション | ＷＩＤＥ：６０dB（１ｋＨｚ） ５０dB（２０Ｈｚ〜１０ｋＨｚ） |
| 周波数特性 | ２０Ｈｚ〜１５ｋＨｚ±０．５dB |
| ＲＦ相互変調特性 | １０６dB（２．５ＭＨｚ離調），９１dB（８００ｋＨｚ離調） |
| イメージ妨害比 | １２０dB |
| ＩＦ妨害比 | １２０dB |
| スプリアス妨害比 | １２０dB |
| ＡＭ抑圧比 | ７０dB |
| サブキャリア抑圧比 | ７０dB |
| ミューティング動作レベル | ４．９μＶ（２５dBf） |
| アンテナ入力インピーダンス | ７５Ω不平衡形 |
●出力部
| 出力端子
（出力レベル／出力インピーダンス） |
ＦＭ（１００％変調）：６５０ｍＶ／２．２ｋΩ（ＦＩＸＥＤ）
０ｍＶ〜１．３Ｖ／２．２ｋΩ（ＶＡＲＩＡＢＬＥ） |
| マルチパス出力 | １３０ｍＶ／１０ｋΩ（ＶＥＲＴＩＣＡＬ）
４００ｍＶ／１０ｋΩ（ＨＯＲＩＺＯＮＴＡＬ） |
●電源部・その他
| 電源電圧 | ＡＣ１００Ｖ ５０／６０Ｈｚ |
| 消費電力 | ２５Ｗ |
| 外形寸法・重量 | ４２０（Ｗ）×９８（Ｈ）×３９３（Ｄ）mm・７．５ｋｇ |
※本ページに掲載したＦ-７００の写真，仕様表等は１９８０年６月のＰＩＯＮＥＥＲ
のカタログより抜粋したもので，パイオニア株式会社に著作権があります。
したがって，これらの写真等を無断で転載・引用等することは法律で禁じら
れていますのでご注意ください。
