ＦＴ-６２０

Ｌｏ-Ｄ　ＦＴ-６２０
ＡＭ/ＦＭ　ＳＴＥＲＥＯ　ＴＵＮＥＲ　￥５５，０００

１９７５年にローディー（日立）が発売したバリコン式チューナー。当時のローディーの最高級
機でした。ホワイトのメーターパネルが印象的な落ち着いたデザインのチューナーで，オーソ
ドックスながら，しっかりした技術が投入された１台でした。

フロントエンドには，周波数直線型の４連バリコンが搭載され，低雑音のデュアルゲートＭＯＳ
型ＦＥＴが採用され，１．６μＶ（ＩＨＦ）の高感度を実現していました。イメージ妨害比８５dB，ス
プリアス妨害比も１００dBと不要電波の排除能力も十分な特性を実現していました。

ＩＦ段には，ＩＣによる４段差動増幅と位相特性にすぐれたセラミックフィルター３素子が搭載され
高水準なリミッタ特性と８０dBという実効選択度，さらに５２dBというＡＭ抑圧比を実現していま
した。

検波段には，広帯域クオドラチュア検波方式（一つの信号を4分の1サイクルだけずらして復調
する検波方式で，ＳＮ比を向上させ、それによって雑音を低減する効果がある方式，別名直交
検波）が採用され，低歪みとすぐれたキャプチュアレシオを実現していました。

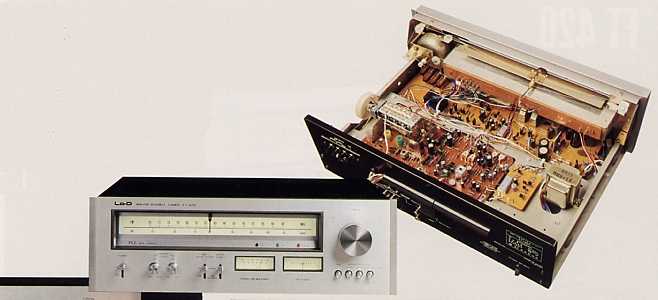

ＦＴ-６２０の内部

ＭＰＸ部には，ＩＣ　ＨＡ-１１５６によるＰＬＬ（フェイズ・ロック・ループ）回路が構成されていました。
ＰＬＬ回路により，温度変化による影響や経年変化が抑えられ，５０dB（１ｋＨｚ）という安定したセ
パレーション特性が確保されていました。

チューニングノブは大型のフライホイール付きのフィーリングの良いもので，「センサーオートロッ
クチューニング」機構が搭載されていました。オートロック機構は，ＩＣによる自動制御で，最良受
信点でキャッチした後，受信周波数を常に保持してドリフト（チューニングズレ）を防ぐ機構で，こ
のオートロックの作動中はダイヤル指針が赤く光るようになっていました。そして，選局時にチュー
ニングツマミにさわるとオートロック機構がはずれマニュアルチューニングを行うことができるよう
になっていました。
ＦＭ放送選局時に発生する局間ノイズや離調時のノイズを抑えるミューティング回路には，日立
の開発した通信機用リードリレーとＩＣが使用され，効果的なノイズ消去が行われるようになって
いました。

ＡＭチューナー部は，フロントエンドに３連バリコンによる同調型高周波増幅回路が採用され，イ
メージ妨害比が高められていました。また，セラミックフィルターの搭載により，４０dBの実効選択
度を実現し，ＩＣによるＡＧＣ（Ａｕｏｔ　ｇａｉｎ　ｃｏｎｔｒｏｌ）特性とあいまって，混信も抑えられていました。
さらに，バランス形ミキサー回路により，すぐれたスプリアス特性を実現していました。また，感度
等において通常よく見られるループアンテナより特性のすぐれたバーアンテナを搭載していました。

以上のように，ＦＴ-６２０は，オーソドックスなスタイルの落ち着いた外観の中に，しっかりと技術と
物量が投入されたチューナーで，受信性能と音質のバランスが取れた使い易い１台でした。

◎ＦＭのＲＦ部はデュアルゲートＭＯＳ　ＦＥＴ
　と４連バリコンを採用して
　実用感度１．６μＶ（ＩＨＦ）を実現
◎実効選択度８０dBを達成した
　ＦＭのＩＦ部はＩＣによる差動４段増幅と
　広帯域クオドラチュア検波を採用
◎最良同調点を正確に保持する
　センサー・オートロック・チューニング
◎ＦＭ　ＭＰＸ回路は
　安定度，分離度にすぐれたＰＬＬ方式を採用
◎リードリレーとＩＣによる効果の鋭い
　ミューティング
◎高選択度・低雑音のＡＭ部
◎操作性，使用感にも充分配慮を施した
　大形メーター，大形フライホイールを採用
◎その他の付属機能
　 ●ＭＰＸノイズフィルタースイッチ
　 ●将来に備えた４ｃｈＯＵＴ端子
　 ●ＡＭ・ＦＭ２組の出力レベル調整
　 ●ＦＭマルチパス端子
　 ●バンドインジケーター

●ＦＴ-６２０　Ｓｐｅｃｉｆｉｃａｔｉｏｎ●

■ＦＭ部■

回路方式	デュアルゲートＭＯＳ　ＦＥＴ使用ＲＦ1段４連バリコン　４段差動ＩＦ増幅超広帯域直線検波器ＰＬＬＭＰＸ
実用感度	１．６μＶ（ＩＨＦ）３．０μＶ（Ｓ/Ｎ５０dBモノ）４０μＶ（Ｓ/Ｎ５０dBステレオ）
Ｓ/Ｎ	７３dB（モノ）６８dB（ステレオ　１３．６ｋＨｚＬＰＦ使用）
高調波歪率	１００Ｈｚ　０．２％（モノ）　　０．３％（ステレオ）１ｋＨｚ　　０．１５％（モノ）　０．２５％（ステレオ）１０ｋＨｚ　０．２％（モノ）　　０．５％（ステレオ）
キャプチュアレシオ	１．０dB
実効選択度	８０dB
周波数特性	２０Ｈｚ～１５ｋＨｚ（＋０．２，－２dB）
セパレーション	１ｋＨｚ　　　　　　　５０dB ５０Ｈz～１０ｋＨｚ　３８dB
イメージ妨害比	８５dB
ＩＦ妨害比	９０dB以上
スプリアス妨害比	１００dB
ＡＭ抑圧比	５２dB
キャリアリーク比	６５dB
ミューティング動作レベル	２４dB
アンテナ	３００Ω平衡形　７５Ω不平衡形

■ＡＭ部■

回路方式	同調形ＲＦ1段　３連バリコン
実用感度	１８μＶ（ＩＨＦ）３００μＶ/ｍ（バーアンテナ）
選択度	４０dB
Ｓ/Ｎ	５０dB
イメージ妨害比	６５dB以上
ＩＦ妨害比	８５dB以上

■出力部・電源部・その他■

出力レベル/出力インピーダンス	ＦＩＸＥＤ　　　　０．６５Ｖ/６ｋΩ以下ＶＡＲＩＡＢＬＥ　０．０４～１．２Ｖ/１ｋΩ以下４ＣＨ　ＯＵＴ　０．２Ｖ/１ｋΩ以下
使用半導体	ＦＥＴ：１石　ＩＣ：４個　トランジスタ２４石　ダイオード２５個
電源電圧	ＡＣ１００Ｖ　５０/６０Ｈｚ
定格消費電力	１９Ｗ（電気用品取締法）
ＡＣアウトレット	１（電源スイッチ非連動）
外形寸法	４３５Ｗ×１４４Ｈ×３９４Ｄmm ４６７Ｗ×１７９Ｈ×４００Ｄmm（ウッドケース使用時）
重量	７．８ｋｇ
