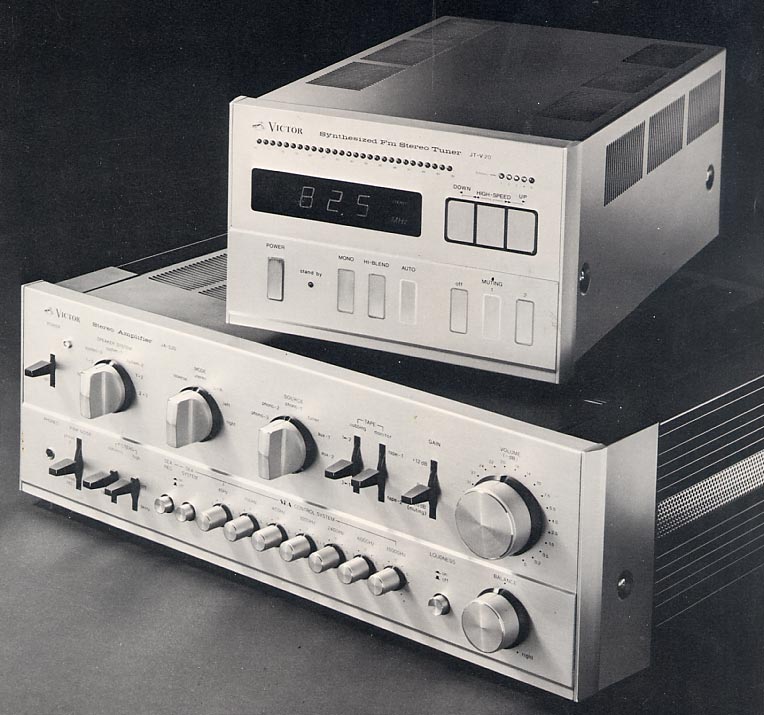

Ｖｉｃｔｏｒ　ＪＡ-Ｓ２０
ＳＴＥＲＥＯ　ＡＭＰＬＩＦＩＥＲ　￥２５０，０００

１９７５年にビクターが発売したプリメインアンプ。当時のビクターのプリメインアンプとし
て最上級機であるとともに，当時，国産プリメインアンプとしては驚異的 な１２０Ｗ/ｃｈ
（実測値では１５０Ｗを確保していたとも・・・）というハイパワーを実現した１台でした。

パワー部は，出力段に各チャンネル４個のパワートランジスターを配したパラレルプッシ
ュプル構成で，１２０Ｗ＋１２０Ｗ（８Ω負荷２０Ｈｚ〜２０ｋＨｚ両ｃｈ動作時）の出力を実現
していました。入力回路は，交流負荷インピーダンスを下げて安定した広帯域動作を行
うカスケード差動入力回路を採用して，直流域から数百ｋＨｚに及ぶ負帰還をかけて安定
した動作を確保していました。また，大出力のパワー部からの発熱は，筐体左右に配さ
れたヒートシンクにより効果的に放熱されるようになっていました。

イコライザー回路は，初段を差動アンプとし，終段には耐圧の高いＮＰＮトランジスターを
使用したＰＮＰ-ＮＰＮ混成３段直結回路としていました。中段と終段はダーリントン接続の
Ａ級動作で，ノッチング歪みを排除していました。

ＰＨＯＮＯ入力端子とイコライザー基板を直結するなど，シールド線を極減した「ダイレクト
・カップリングコネクション方式」によって，高域劣化やノイズを抑え，電気的にも付属回路
をジャンプしてイコライザーの出力をパワーアンプに直接入れる「ダイレクト・カップリング」
となっていました。

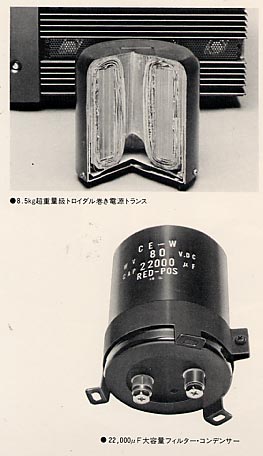

電源部は，重量８．５ｋｇの大型のトロイダルトランス２２，０００μＦ×２というフィルターコン
デンサーによって構成された強力なもので，大出力を支えていました。この大型のトロイダ
ルトランスは，１０数ｋｇものＥＩ型に匹敵する容量と２倍に及ぶレギュレーション，１０分の１
という低い漏磁電流を実現したもので，その高効率により高い瞬間的な電流供給能力を
確保するとともに，アンプ全体の小型化軽量化（それでも２３ｋｇありますが・・・）に寄与して
いました。
イコライザー回路の電源は，定電圧化された±７５Ｖの高電圧型で，その結果，イコライザー
回路は４０dBのゲインを保ちながら最大許容入力４００mＶ（１kHz・ＲＭＳ）を実現していまし
た。また，プリアンプ部は全段，定電圧±７５Ｖの２電源方式で，Ａ級動作となっていました。

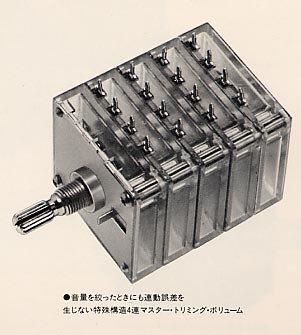

ボリュームは，連動誤差が少ない２２点クリック付き４連３１５度広角度回転ボリュームが搭載
されていました。このボリュームは，左に回しきった３クリック分は１０dBステップ，連動誤差が
０．５dBというアッテネーターになっており，それ以上は精密ボリュームとなっているという構造
で，微少音量時にもバランスが崩れず，通常音量時には連続的に音量調整ができるという，ア
ッテネーターとボリュームの長所を兼ね備えさせようとしたものでした。左に回しきった３ノッチの
抵抗体を精密にトリミング処理することで実現されていました。また，この精密４連ボリュームは
他の２chアンプを加えると４chのマスターボリュームとしても使うことができるようになっており，
ラウドネス・コントロールも４ch分装備されていました。

機能的に特徴的なところとして，ビクター自慢の７素子のＳＥＡ（Ｓｏｕｎｄ　Ｅｆｆｅｃｔ　Ａｍｐｌｉｆｉｅｒ，グ
ラフィックイコライザー）回路が搭載されていました。通常の音質調整の他，録音回路にスイッチ
ひとつで挿入することもでき，録音出力の音質調整も可能でした。ピンクノイズ発生回路も内蔵
されていました。また，スイッチ一つで，信号経路から切り離せるようになっていました。
その他，カートリッジの負荷抵抗（３段階）と負荷容量（２段階）の切替スイッチ，トータルゲイン切
替（３段階）スイッチなども装備されていました。
ＰＨＯＮＯ入力は３系統，ＡＵＸ入力は２系統，ＴＡＰＥ２系統，スピーカー出力３系統など，入出力も
豊富で，ＰＨＯＮＯ-２，３　ＡＵＸ-１，２はレベルアジャストボリュームが背面に装備されていました。



以上のように，ＪＡ-Ｓ２０は，当時のビクターのプリメインアンプとして，音質面，機能面とも欲張っ
たともいえる設計がなされた意欲作で，ハイパワーながら厚みのある落ち着いたきめ細かな音を
もったアンプで，使いこなしがいもある１台でした。

◎実効出力２４０Ｗの，カスケード差動入力型全段
　直結パラレル・プッシュプルピュアコンＯＣＬ回路
◎８．５ｋｇ超重量級トロイダル巻電源トランスと，
　大型コンデンサー
◎ダイレクト・カップリングの高信頼設計
◎差動入力ダーリントンＡ級イコライザー回路
◎ＰＨＯＮＯ許容入力４００ｍＶ
◎プリアンプは全段±２電源Ａ級動作
◎４連マスター・トリミング・ボリューム
◎７素子ＳＥＡ回路
◎最高級機にふさわしい多彩な機能

●ＪＡ-Ｓ２０　規格●


●パワーアンプ部●

回路方式	全段直結ピュアコンプリメンタリーＯＣＬ
ミュージックパワー（ＩＨＦ）	４Ω：５７０Ｗ（２８５Ｗ＋２８５Ｗ）（ＴＨＤ０．１％） ８Ω１ｋＨｚ：３８０Ｗ（１９０Ｗ＋１９０Ｗ）（ＴＨＤ０．１％）
実効出力	両ch動作８Ω１kHz：２７２Ｗ（１３６Ｗ＋１３６Ｗ）（ＴＨＤ０．１％） 片ch動作８Ω１kHz：３２４Ｗ（１６２Ｗ＋１６２Ｗ）（ＴＨＤ０．１％） ２０Ｈz〜２０kHz両ch動作８Ω：２４０Ｗ（１２０Ｗ＋１２０Ｗ）（ＴＨＤ０．１％）
高調波歪率	０．０１％以下（実効出力時１kHz)
混変調歪率	０．１％（１Ｗ出力時）
パワーバンド・ウィズス	２０Ｈz〜２０，０００Ｈz（両ch８Ω，１２０Ｗ，ＴＨＤ０．０１％）
周波数特性	５Ｈｚ〜１００，０００Ｈｚ−３dB（１Ｗ出力時）
ダンピング・ファクター	３０（８Ω，１０Ｈz〜２０kHz)
負荷インピーダンス	４〜１６Ω
入力感度	１Ｖ

●プリアンプ部●

周波数特性	２０〜５０，０００Ｈｚ±０．５dB
トーンコントロール	ＳＥＡ中心周波数：４０，１５０，４００，１０００，２４００，６０００，１５０００Ｈｚ ＳＥＡ可変範囲：±１２dB
入力感度／インピーダンス	ＰＨＯＮＯ：２．５ｍＶ／４７ＫΩ ＡＵＸ：２５０ｍＶ／５０ｋΩ ＴＡＰＥ　ＰＬＡＹ：２５０ｍＶ／５０ｋΩ
ＳＮ比（ＲＭＳ）	ＰＨＯＮＯ：６４dB ＡＵＸ：８９dB
イコライザー特性（ＲＩＡＡ偏差）	±０．３dB
ＰＨＯＮＯ最大許容入力	１１２０ｍＶ・Ｐ-Ｐ／４００・ＲＭＳ（１ｋＨｚ）
カートリッジ負荷抵抗切替え	３３，４７，１００ｋΩ
カートリッジ負荷容量切替え	１００，３３０ＰＦ（ＰＨＯＮＯ１）
フィルター	ＳＵＢＳＯＮＩＣ：１２dB/ＯＣＴ　１８Ｈｚ ＨＩＧＨ：−１２dB/ＯＣＴ　９ｋＨｚ
ミューティング	−２０dB
ラウドネス（−３０dBポイント）	５０Ｈz　＋１１dB ４０kHz　＋４dB

●その他●

消費電力	３３０Ｗ
電源	ＡＣ１００Ｖ　５０/６０Ｈｚ
寸法	４８０Ｗ×１６８Ｈ×４３０Ｄmm
重量	２３．０kg

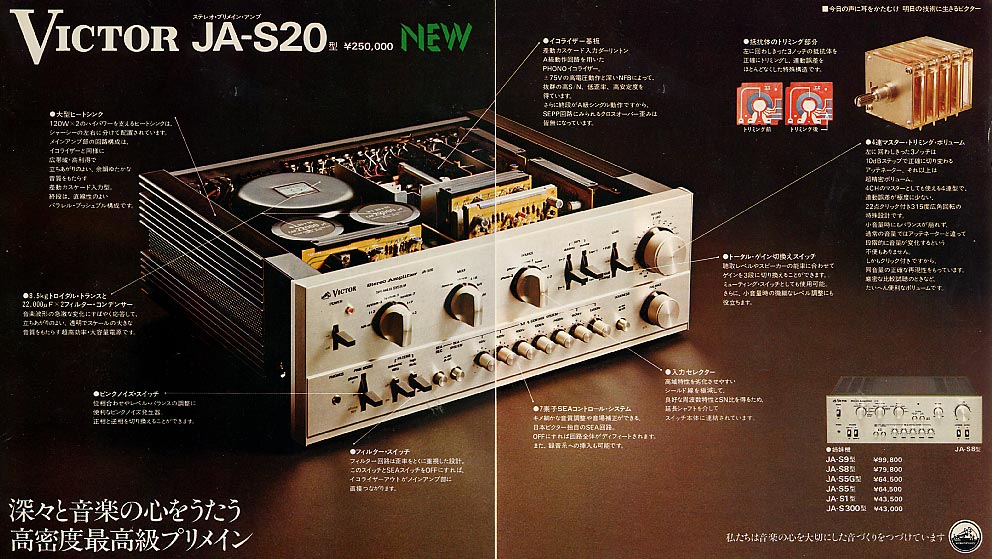

※本ページに掲載したＪＡ-Ｓ２０の写真，仕様表等は，１９７４年
　１１月のＶｉｃｔｏｒのカタログより抜粋したもので，日本ビクター株
　式会社に著作権があります。したがって，これらの写真等を無断
　で転載・引用等することは法律で禁じられていますのでご注意く
　ださい。　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　
