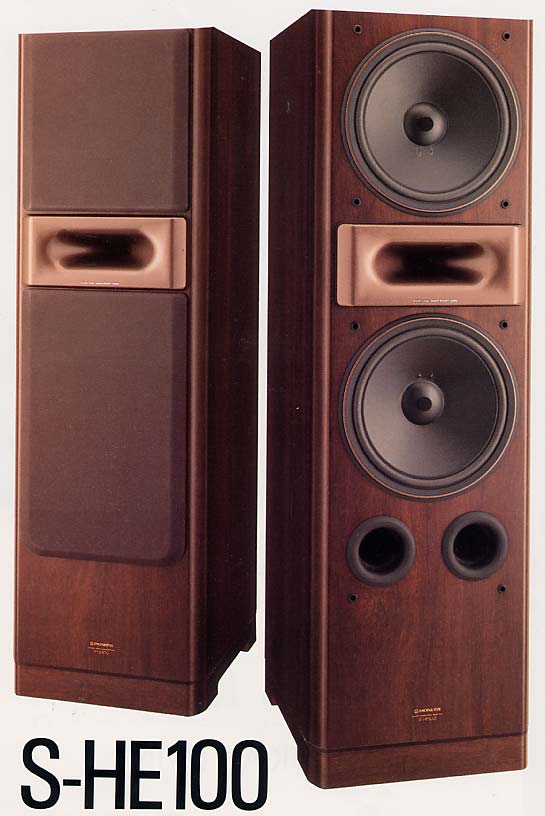

ＰＩＯＮＥＥＲ 　Ｓ-ＨＥ１００
２ＷＡＹ　ＶＥＲＴＩＣＡＬ　ＴＷＩＮ　ＳＰＥＡＫＥＲ　ＳＹＳＴＥＭ
　　　　　　　　　　　　　　　　　　　　　　　　　　￥１４８，０００

１９９２年にパイオニアが発売したフロア型スピーカーシステム。パイオニアは１９８７年の
Ｓ-５５ＴＷＩＮ以来 「バーチカルツイン方式」と称する仮想同軸配置のスピーカーシステムを
数々開発，発売し高い評価を得てきました。そうした中，この方式の良さを生かしながら，
さらにアンプに対する感度の良さ・能率の良さを追求し，新たな展開を行った「Ｓ-ＨＥシリー
ズ」の最上級機でした。

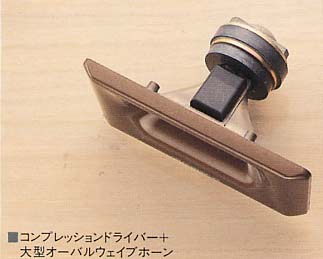

Ｓ-ＨＥ１００では，トゥイーターにリアタイプのコンプレッションドライバーによる本格的なホー
ン型ユニットを搭載していました。このコンプレッションドライバーは基本的にはＴＡＤ（Ｔｅｃｈ
-ｎｉｃａｌ　Ａｕｄｉｏ　Ｄｅｖｉｃｅｓ）やＥＸＣＬＩＳＩＶＥのＳ５に搭載されたものと同じ方式のもので，流
体力学の研究から設計されたフェージングプラグによって中心部に導かれ，圧縮された強
力なサウンドとしてホーンにより放射されるようになっていました。振動板には，軽量・高剛
性の３ｃｍ口径の窒化チタン振動板が採用され，振動板の背後には耐振性に優れるアルミ
ダイキャスト製のバックカバーが装着され，不要振動の発生が抑えられていました。



コンプレッションドライバーには，大型のオーバルウェイブホーンが組み合わされていました。
音の波面コントロールをさらに進めたこのホーンは，球面波を送り出すようにフレアの形が
設計され，点音源に近い自然な音の拡がりを実現していました。また，ホーンの形状として
開口端は丸められて外とのつながりが考慮され，横長のオーバル形状により水平方向に
広い指向性を持つようになっていました。ホーンの材質はアルミダイキャストが使用され，不
要なホーン鳴きも抑えられていました。
さらに，ホーン上部にレゾネーターを設けてカットオフ周波数付近の位相の急激な変化を抑
える「ＡＦＡＳＴ（Ａｃｃｏｕｓｔｉｃａｌ　Ｆｉｌｔｅｒ　Ａｓｓｉｓｔｅｄ　Ｓｙｓｔｅｍ　Ｔｕｎｉｎｇ）」という，ＴＡＤで開発さ
れた技術が採用され，安定した音像定位と自然な再生音が実現されていました。

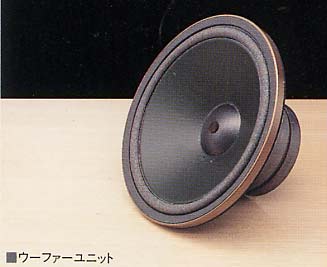

ウーファーは，２５ｃｍ口径で，ＡＬＣＣ振動板を採用していました。ＡＬＣＣは「アルギン酸コン
ポジットコーン」の略で，バイオテクノロジーから生まれたもので，スーパー繊維のひとつであ
る高強力ポリアリレートとパルプとの結合を強めるために，海藻から抽出したアルギン酸を糸
状に繊維化したアルギン酸繊維を混抄したもので，振動板の剛性を高め，軽量な繊維である
ため高い内部損失も得ることができ，強くしなやかな振動板が実現されていました。
ウーファーの磁気回路には，キャンセリングマグネットを加えた防磁型ダブルマグネット磁気
回路が採用され，１４，３００ガウスの高磁束密度をもつ強力なものとしていました。さらに，Ｔ型
ポールが採用され，常に前後で均一の磁束密度が確保され，振幅のリニアリティが高められ
ていました。
また，形状の吟味された蝶型ダンパーの採用により，小入力から大入力まで応答性がより高
められていました。

エンクロージャーは１００リットルの大きな容積を持つもので，厚みのあるバッフルでラウンドバ
ッフルが採用されていました。エンクロージャー全体は高密度パーチクルボード製の堅牢なも
ので，ダークブラウンの花梨調仕上げとなっていました。
この余裕ある容積のエンクロージャーにウーファーを２つ搭載たツインドライブ方式で量感とス
ピード感を両立させた低音部を実現していました。ウーファー，トゥイーターとも，バッフルに不要
振動を与えないようにエンクロージャー内部にしっかり固定された，パイオニア自慢のミッドシッ
プマウント構造がとられていました。
低域を増強するバスレフ効果を十分引き出すために，フロントに２つのポートを設置していまし
た。同じ面積の１つのポートに比べ，エンクロージャー内からの中音域の漏れが少なく，ユニット
からの干渉による音の濁りを防止する効果があるというものでした。また，開口部はＲ形状の
特殊弾性体を使用し，スムーズな音波の放射を可能にしていました。

ネットワークは，厳選された素子で構成され，各ユニットごとに分散配置されてユニット同士の磁
気的干渉を防止していました。ネットワーク基板は，エンクロージャーからフローティングされ，ユ
ニット等からの振動が伝わりにくようになっていました。
背面の入力端子の下部には，高域レベルの調整が可能なアッテネータースイッチが装備され，
ＮＯＲＭＡＬ，ＤＥＣＲＥＡＳＥの２ポジションで音質調整が可能となっていました。

以上のように，Ｓ-ＨＥ１００は，パイオニア自慢の「バーチカルツイン」方式のスピーカーに，高能
率という要素を加え，明るくおおらかな鳴りの良さを実現し，大きい割に鳴らしやすく使いやすい
１台でした。

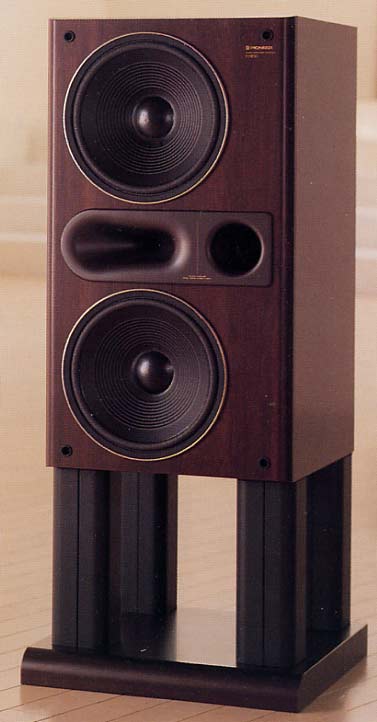

ＰＩＯＮＥＥＲ　Ｓ-ＨＥ１０
２ＷＡＹ　ＶＥＲＴＩＣＡＬ　ＴＷＩＮ　ＳＰＥＡＫＥＲ　ＳＹＳＴＥＭ
　　　　　　　　　　　　　　　　　　　　　　　　　　￥６５，０００

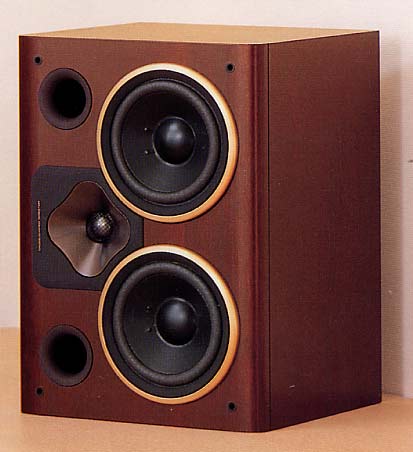

ＰＩＯＮＥＥＲ 　Ｓ-ＨＥ７
２ＷＡＹ　ＶＥＲＴＩＣＡＬ　ＴＷＩＮ　ＳＰＥＡＫＥＲ　ＳＹＳＴＥＭ
　　　　　　　　　　　　　　　　　　　　￥６０，０００（２台１組）

「Ｓ-ＨＥシリーズ」には，さらに弟機として同様のコンセプトによるＳ-ＨＥ１０，Ｓ-ＨＥ７があり，これ
らも鳴りっぷりのよいスピーカーシステムでした。

以下に，当時のカタログの一部をご紹介します。

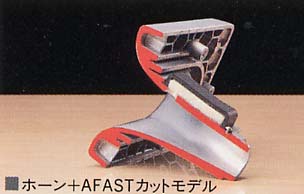

◎解像力，位相特性にすぐれたリアタイ
　プのコンプレッションドライバー搭載。
◎ナチュラルな球面波を送り出す
　大型オーバルウェイブホーン。
◎新開発ＡＦＡＳＴをホーンに装備。
　ナチュラルな音像定位を実現します。
◎高感度・高能率９６dB/w/mを達成。
　ＡＬＣＣ振動板ウーファー。
◎ダブルマグネットによる磁気回路を採用。
　高磁束密度を実現しました。
◎ハイリニアリティ蝶ダンパー。
　入力に対する応答性にすぐれています。
◎ツインフロントポート。
　中音域の音漏れ，音の濁りを減少します。
◎分散配置を採用した低歪率ネットワーク。
◎バッフルの不要振動を防止します。
　フルミッドシップマウント。
◎１００リットル大容積エンクロージャー。
◎音質調整可能なアッテネーター

●主な仕様●


■Ｓ-ＨＥ１００■

型式	位相反転式トールボーイ・フロア型
スピーカー	ウーファー：２５ｃｍコーン型×２ トゥイーター：３ｃｍコンプレッションドライバー＋オーバルウェイブホーン
インピーダンス	６Ω
再生周波数帯域	２８〜３０，０００Ｈｚ
出力音圧レベル	９６dB/Ｗ（１ｍ）
クロスオーバー周波数	２，０００Ｈｚ
最大入力	１２０Ｗ（ＥＩＡＪ）
外形寸法	３３０Ｗ×１０９０Ｈ×４３３Ｄmm
重量	４２．０ｋｇ

■Ｓ-ＨＥ１０■

型式	位相反転式ブックシェルフ型
スピーカー	ウーファー：２５ｃｍコーン型×２ トゥイーター：３ｃｍコンプレッションドライバー＋スラントアングル・オーバルウェイブホーン
インピーダンス	６Ω
再生周波数帯域	３５〜３０，０００Ｈｚ
出力音圧レベル	９８dB/Ｗ（１ｍ）
クロスオーバー周波数	２，０００Ｈｚ
最大入力	１２０Ｗ（ＥＩＡＪ）
外形寸法	３８０Ｗ×６８０Ｈ×４１０Ｄmm
重量	２８．１ｋｇ

■Ｓ-ＨＥ７■

型式	位相反転式ブックシェルフ型
スピーカー	ウーファー：１４ｃｍコーン型×２ トゥイーター：２ｃｍドーム型＋Ｗ．Ｆ．ダイレクター
インピーダンス	６Ω
再生周波数帯域	５０〜４０，０００Ｈｚ
出力音圧レベル	９３dB/Ｗ（１ｍ）
クロスオーバー周波数	４，０００Ｈｚ
最大入力	１００Ｗ（ＥＩＡＪ）
外形寸法	２５０Ｗ×３４０Ｈ×２５６Ｄmm
重量	７．１ｋｇ

※本ページに掲載したＳ-ＨＥ１００，Ｓ-ＨＥ１０，Ｓ-ＨＥ７の
　写真・仕様表等は１９９２年１１月のＰＩＯＮＥＥＲのカタログ
　より抜粋したもので，パイオニア株式会社に著作権があり
　ます。したがって，これらの写真等を無断で転載，引用等
　をすることは法律で禁じられていますので，ご注意ください。
