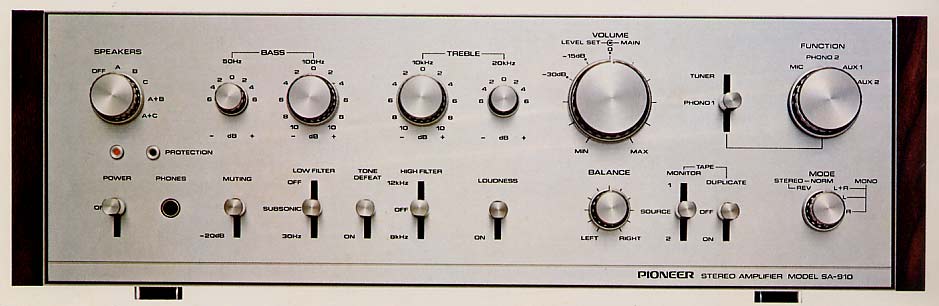

ＰＩＯＮＥＥＲ 　ＳＡ-９１０
ＳＴＥＲＥＯ　ＰＲＥＭＡＩＮ　ＡＭＰＬＩＦＩＥＲ　￥９０，０００（発売時）
　　　　　　　　　　　　　　　　　　　　　　　　￥１０５，０００（1974年）　

１９７２年にパイオニアが発売したプリメインアンプ。差動増幅，±２電源方式など当時最新
の回路方式を全面的に採用し，すぐれた特性を実現していた，当時のパイオニアのプリメイ
ンアンプの最上位機でした。

イコライザーアンプは，初段差動アンプ使用３段直結ＳＥＰＰ，ＮＦＢ型イコライザー回路という
構成となっていました。
初段に差動アンプを採用し，１００％の直流ＮＦＢをかけて，広帯域で低歪率特性と，すぐれた
直流安定度が確保されていました。イコライザーアンプの出力段は，ＳＥＰＰ回路の採用によっ
て電源利用率が高まり，高出力を低歪みで得られ，許容入力も大きくとれるなど，広いダイナ
ミックレンジが確保されていました。
ＲＩＡＡカーブを得るためのＮＦＢ素子とＮＦＢを受ける箇所には誤差の少ないニクロム蒸着金属
被膜抵抗（誤差１％以内）及びスチロールコンデンサ（誤差２％以内）が使用され，±０．２dB
（３０〜１５，０００Ｈz）という高精度な特性を実現していました。

また，ＳＡ-９１０では，これまでパワーアンプの高級機では広く使われるようになっていた±２
電源方式がイコライザーアンプにも採用され，入出力点がゼロ電位に近く保たれるため，スイ
ッチの切換時に発生するショックノイズが皆無に近く抑えられていました。
イコライザーアンプのトランジスターには，厳選された低雑音のキャンシールドタイプが使用さ
れ，特に湿度による経時変化が抑えられていました。

ＰＨＯＮＯ，ＡＵＸとも入力回路は２系統が装備され，ＰＨＯＮＯ-１，ＡＵＸ-１はストレートに，
ＰＨＯＮＯ-２，ＡＵＸ-２はレベルコントロール回路が設けられていました。また，ＰＨＯＮＯ-２に
は，入力インピーダンスを２５ｋΩ，５０ｋΩ，１００ｋΩとカートリッジに合わせて選択できるように
なっていました。

コントロールアンプは，イコライザーアンプ同様に初段差動３段直結ＮＦＢ型が採用され，１００％
の直流ＮＦＢがかけられていました。初段差動アンプには，ノイズ等の経時変化の少ないキャン
シールドトランジスターが使用されていました。コントロールアンプにも，±２電源方式が採用され
トーンスイッチ切換によるクリックノイズ等は皆無となっていました。

トーンコントロールは，ＢＡＳＳ，ＴＲＥＢＬＥともそれぞれの両側にひとまわり小さなツマミが配され
たツイントーンコントロール方式が採用されていました。これは，内側の大きなツマミ（メインコント
ロール）を回すと一般的なトーンコントロールができ，メインをフラットの状態にして両側の小さい
ツマミ（サブコントロール）を回すと超低域と超高域がコントロールされるようになっていました。さ
らに，メインとサブの特性を独立してコントロールできるだけでなく，両者を組み合わせて従来の
トーンコントロールではできなかった補正も可能というユニークなものでした。
メインコントロールは，ＢＡＳＳ，ＴＲＥＢＬＥとも２dBステップ，１１ポジションで，ＢＡＳＳは１００Ｈｚで
±１０dB，ＴＲＥＢＬＥは１０ｋＨｚで±１０dBの可変ができるようになっていました。フラットな位置で
ＮＦＢ回路からコンデンサーが外れて抵抗のみとなり，フラットな周波数特性が得られるようにな
っていました。
サブコントロールは，ＢＡＳＳは５０Ｈｚ，ＴＲＥＢＬＥは２０ｋＨｚにおいて２dBステップ，７ポジションで
±６dBの範囲内で，メインと関係なく独立してのコントロールが可能で，メインとの組み合わせで
約６０００種類の微妙な補正が可能となっていました。
また，メイン，サブのポジションに関係なくフラットにできるトーンディフィートスイッチも装備されて
いました。

フィルターはＬＯＷフィルターとＨＩＧＨフィルターが搭載されていました。ＬＯＷフィルターは，３０Ｈｚ
ＳＵＢＳＯＮＩＣ，ＯＦＦの３段切換で，１２dB/ｏｃｔで働くようになっていました。ＨＩＧＨフィルターは，
１２ｋＨｚ，８ｋＨｚ，ＯＦＦの３段切換で，１２dB/ｏｃｔで働くようになっていました。とくに，ＨＩＧＨフィル
ターは，ＬとＣの受動素子で構成されており，高い周波数帯域での過渡特性にすぐれていました。

ボリュームは，メインボリュームツマミと同軸にレベルセットツマミが設けられていました。レベル
セットツマミは，−１５dB，−３０dBにレベルを下げる２段階ミューティング的な働きを持ち，小音
量で聴く場合にも，メインボリュームでの音量調整が中央付近（１２時付近）で行えるようになり，
調整範囲が広がって使い易くなりました。レベルセットと連動してラウドネススイッチの動作範囲
も連動して変わるようになり，０dBで４０％まで，−１５dBで６０％まで，−３０dBで全回転にわた
ってラウドネスが働くようになっていました。



パワーアンプは，全段直結純コンプリメンタリーＯＣＬ回路方式が採用されていました。さらに
差動アンプ２段とバイアス補償回路が採用され，出力点のオフセット電圧は，−１５℃〜+６０℃
の範囲内で０Ｖ±０．００５Ｖの変動に収まっており，高い安定度が確保されていました。初段
差動アンプには，キャンシールドトランジスターが採用され，湿度等の影響による経時変化が
抑えられていました。
また，パワー回路には，定電流負荷回路が２箇所設けられ，電源電圧の変動等によるアイドル
電流の変化が抑えられ，過渡的なクロスオーバー歪が低減されていました。また，定電流負荷
回路の間に電流増幅回路を入れることによって，前段の２組の差動増幅の動作点を最適に選
ぶことができ，低ノイズ，高利得が確保され，ＮＦＢが安定してかけられ，広帯域にわたって安定
動作，低歪を実現していました。
ドライバー，パワー段の純コンプリメンタリーペアトランジスターには，特性のよく揃ったＰＮＰ，
ＮＰＮ型を厳選して使用し，かつ破壊強度の強いものを使用するとともに，大型放熱器，電流制
御回路，電子式保護回路等により，安全で安定した動作を実現していました。
スピーカー出力は，Ａ，Ｂ，Ｃ，３系統搭載され，Ａ，Ｂ，Ｃの３組のスピーカーを単独で働かすこと
も，またＡ＋Ｂ，Ａ＋Ｃと２組を同時に働かすこともできるようになっていました。さらに，Ｂ系統は
レベルコントロールが装備されていました。

電源部は，レギュレーションのよい大型の電源トランスと１５，０００μＦ×２の大容量電解コンデ
ンサーが搭載され，ドライバーステージに定電圧電源回路が採用されていました。
ＳＡ-９１０は，プリメインアンプとして，イコライザー段から出力段まで全段にわたって差動増幅
±２電源方式が採用された初のアンプで，安定したアンプ動作を確保していました。

以上のように，ＳＡ-９１０は，パイオニアのプリメイン中，最上級機として各部に新しい技術と物量
が投入された１台でした。パイオニアらしいバランスの取れた聴きやすい音をもつ使い易いアンプ
でもありました。１台ごとに生の実測データーが添付されていたのも信頼度を高め，上級機らしい
ものでした。

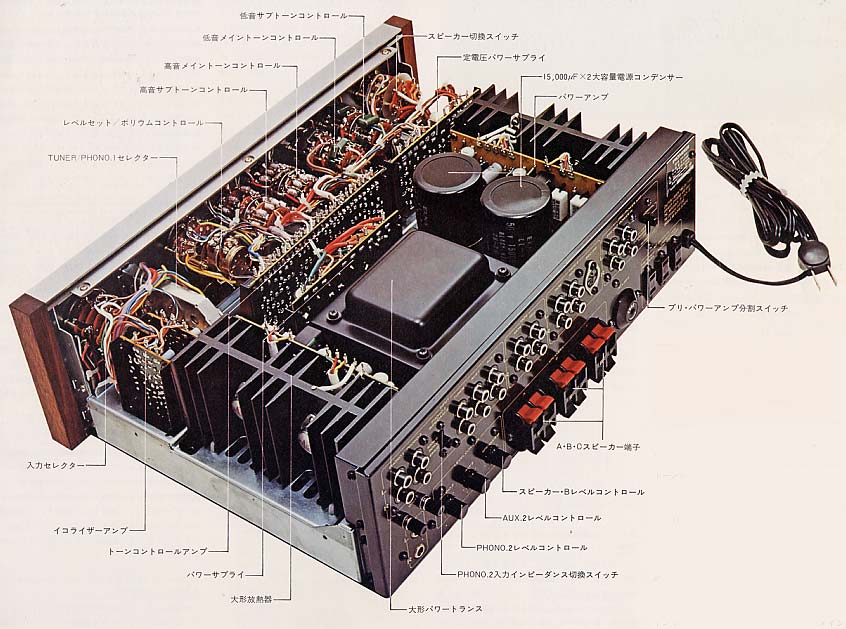

以下に，当時のカタログの一部をご紹介します。

◎直流バランスに優れた《初段差動アンプ使用
　３段直結ＳＥＰＰ，ＮＦＢ型イコライザー回路》
◎全段正負２電源方式は，スイッチ切換による
　ショックノイズを激減
◎低雑音，低歪，広ダイナミックマージン，
　余裕のＳＥＰＰ方式
◎初段に差動アンプの採用で，直流安定度は
　著しく向上
◎ＲＩＡＡカーブの偏差±０．２dBに抑えた
　高精度回路素子の採用
◎レベルコントロール付ＰＨＯＮＯ，ＡＵＸ回路。
　しかもＰＨＯＮＯ回路は入力インピーダンス切換
　が可能
◎２台のテープデッキが接続できます
◎トーンコントロールの機能を倍加するユニークな
　”ツイントーンコントロール”
◎ＭＡＩＮはＢＡＳＳ，ＴＲＥＢＬＥとも２dBステップ
　１１接点のスイッチ式。±１０dBの可変が可能
◎ＳＵＢはＢＡＳＳ，ＴＲＥＢＬＥとも２dBステップ
　７接点のスイッチ式。±６dBの可変が可能
◎瞬時にしてトーンフラット特性が得られる
　トーンディフィートスイッチ
◎コントロールアンプは初段差動３段直結ＮＦＢ型。
　トーン特性を安定してさらにシビアに追求できる
　回路構成
◎位相特性，過渡歪を十分に考慮した切れの良い
　ＬＯＷ，ＨＩＧＨフィルター
◎ボリウムの調節範囲を拡大できるレベルセット
　機構
◎差動２段，全段直結純コンプリメンタリーＯＣＬ方式
　採用のパワーアンプ
◎過渡的クロスオーバー歪を追放。安定した動作を
　補償する定電流負荷回路を２箇所に採用
◎特性を厳選したパワートランジスターの採用
◎余裕が違う２０〜２０，０００Ｈｚ出力６０Ｗ＋６０Ｗ
（両ｃｈ駆動，８Ω，Ｈ.Ｄ＝０．１％）
◎敏速動作の完璧な保護回路を内蔵
◎１５，０００μＦ×２の大容量電源コンデンサー採用
　による安定した電源回路
◎Ａ，Ｂ，Ｃ，３組のスピーカー接続が可能。しかもＢ
　ポジションはレベルコントロール付
◎生の実測データを１台ごとに添付。信頼度をいっそう
　高いものにしています

●ＳＡ-９１０の規格●



●パワーアンプ部●

回路方式	差動２段全段直結コンプリメンタリーＯＣＬ
実効出力	２０Ｈｚ〜２０ｋＨｚ両ｃｈ駆動 　６０Ｗ＋６０Ｗ（８Ω）　７５Ｗ＋７５Ｗ（４Ω） １ｋＨｚ，両ｃｈ駆動 　６５Ｗ＋６５Ｗ（８Ω）　８５Ｗ＋８５Ｗ（４Ω） １ｋＨｚ，片ｃｈ駆動 　７５Ｗ/７５Ｗ（８Ω）　１００Ｗ/１００Ｗ（４Ω）
高調波歪率	実効出力時：０．１％以下 １Ｗ出力時：０．０４％以下
混変調歪率	実効出力時：０．１％以下 １Ｗ出力時：０．０４％以下
出力帯域幅	ＩＨＦ両ｃｈ駆動 　５Ｈｚ〜４０ｋＨｚ（歪率０．１％）
周波数特性	７Ｈｚ〜８０ｋＨｚ＋０−１dB
入力端子 （感度／インピーダンス）	ＰＯＷＥＲ　ＡＭＰ　ＩＮ：５００ｍＶ／５０ｋΩ
出力端子	ＳＰＥＡＫＥＲ：Ａ，Ｂ，Ｃ，Ａ＋Ｂ，Ａ＋Ｃ（４〜１６Ω） ＨＥＡＤＰＨＯＮＥＳ：４〜１６Ω
ダンピングファクター	１ｋＨｚ，８Ω 　７０以上
Ｓ／Ｎ	ＩＨＦ，Ａネットワークショートサーキット 　９５dB以上
残留雑音	８Ω，プリ＋パワーアンプ 　１ｍＶ（０．１３μＷ）以下
サブソニックフィルター	８Ｈｚ（１２dB/ｏｃｔ）

●プリアンプ部●

回路方式	イコライザーアンプ 　初段差動３段直結ＳＥＰＰ　ＮＦ型 コントロールアンプ 　初段差動３段直結ＮＦ型
入力端子 （感度／インピーダンス）	ＰＨＯＮＯ　１：２．５ｍＶ／５０ｋΩ ＰＨＯＮＯ　２：２．５〜１０ｍＶ／２５ｋΩ，５０ｋΩ，１００ｋΩ ＰＨＯＮＯ最大許容入力（ｒｍｓ/ｐ-ｐ）：２５０ｍＶ/７５０ｍＶ ＭＩＣ：２．０ｍＶ/５０ｋΩ ＴＵＮＥＲ：１５０ｍＶ／１００ｋΩ ＡＵＸ　１：１５０ｍＶ／１００ｋΩ ＡＵＸ　２：１５０ｍＶ〜１．５Ｖ／５０ｋΩ〜１００ｋΩ ＴＡＰＥ　ＭＯＮＩＴＯＲ １，２：１５０ｍＶ／１００ｋΩ ＴＡＰＥ　ＭＯＮＩＴＯＲ ２（ＤＩＮ）：１５０ｍＶ／１００ｋΩ
出力端子 （レベル／インピーダンス）	ＴＡＰＥ　ＲＥＣ　１，２：１５０ｍＶ ＴＡＰＥ　ＲＥＣ　２（ＤＩＮ端子）：３０ｍＶ/８０ｋΩ ＰＲＥ　ＯＵＴ：２Ｖ／８Ω
高調波歪率	２０Ｈｚ〜２０ｋＨｚ 　０．０３％以下
周波数特性	ＰＨＯＮＯ（ＲＩＡＡ偏差）：３０Ｈｚ〜１５ｋＨｚ±０．２dB ＭＩＣ：７Ｈｚ〜１０ｋＨｚ＋０−１dB ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ　ＭＯＮ：７Ｈｚ〜７０ｋＨｚ＋０−１dB
トーンコントロール （１．５dBステップ）	ＢＡＳＳ：ＳＵＢ±６dB（５０Ｈｚ） 　　　　　ＭＡＩＮ±１０dB（１００Ｈｚ） ＴＲＥＢＬＥ：ＳＵＢ±６dB（２０ｋＨｚ） 　　　　　　　ＭＡＩＮ±１０dB（１０ｋＨｚ）
フィルター	ＳＵＢＳＯＮＩＣ：８Ｈｚ（１２dB／ｏｃｔ） ＬＯＷ：３０Ｈｚ（１２dB／ｏｃｔ） ＨＩＧＨ：８ｋＨｚ，１２ｋＨｚ（１２dB／ｏｃｔ）
ラウドネスコンター	ボリウム−４０dB時 　＋１０dB（１００Ｈz）
Ｓ／Ｎ	ＩＨＦ，Ａネットワークショートサーキット 　ＰＨＯＮＯ：８０dB以上 　ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ　ＭＯＮ：９０dB以上
ミューティング	−２０dB
レベルセット（３段切換）	０dB，−１５，−３０dB

●電源部その他●

使用半導体	トランジスター６３，ダイオード他３０
電源電圧	ＡＣ１００Ｖ，５０〜６０Ｈｚ
定格消費電力	１５２Ｗ
最大消費電力	４００Ｗ
ＡＣアウトレット	１（電源スイッチ連動） ２（非連動）
外形寸法	４３０Ｗ×１３８Ｈ×３４１Ｄmm
重量	１３．６ｋｇ

↓
