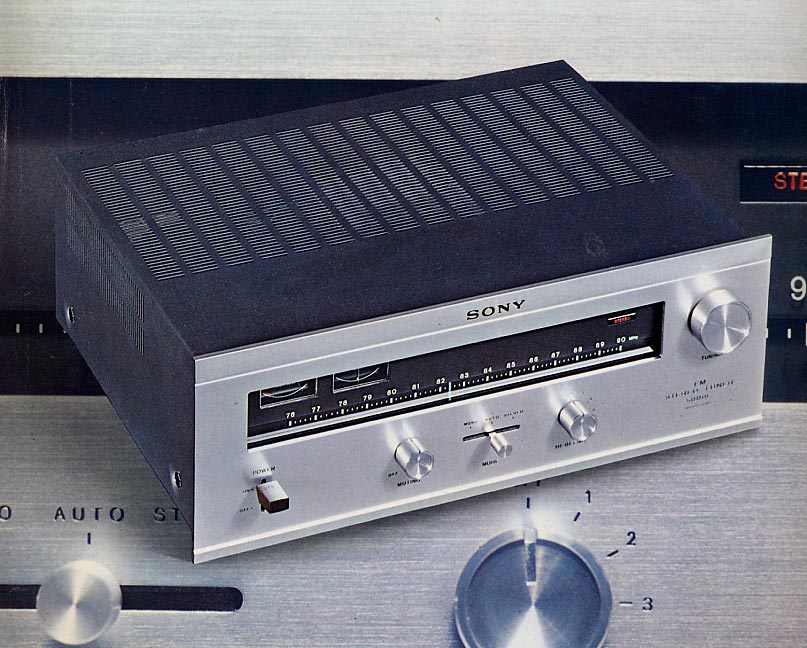

ＳＯＮＹ　ＳＴ-５０００Ｆ
ＦＭ　ＳＴＥＲＥＯ　ＴＵＮＥＲ　￥９８，０００

１９６９年にソニーが発売したＦＭチューナー。１９６７年にオリジナルモデルＳＴ-５０００（￥８８，０００）
が発売され，その改良モデルとして発売されたのが本機でした。このＳＴ-５０００シリーズは，当時最
先端の技術を投入したソニーの力作で，長くＦＭチューナーのリファレンス的存在として君臨しました。

フロントエンドは，精密ステアタイト５連バリコンを使用し，４段同調回路が構成されていました。選び
ぬかれた低雑音ＦＥＴと回路技術により，ＩＦ妨害比１００dB，スプリアス妨害比１００dBとすぐれた妨害
排除特性を確保していました。感度も１．５μＶ（ＩＨＦ）と高感度を確保しつつ，１０Ｖ/７５Ωの大入力に
も歪まないフロントエンドを実現していました。

中間周波段は，ＩＦアンプ９段，新開発のソリッドステートフィルター８素子，対称型ダイオード・リミッター
６段，トランジスタ・リミッター３段という豪華な構成で，キャプチュアレシオ１dBで，通過帯域特性と選択
度もすぐれた特性で両立させていました。
ＭＰＸ段もすぐれた特性を実現し，ステレオ時の歪み率０．３５％，セパレーション４０dB以上と，当時の
チューナーの水準を大きく超えた特性を持っていました。

機能的にはオーソドックスで，高ＳＮ比が可能にした，十分動作レベルを低く（３μＶ〜）設定したミュー
ティング回路，３段階にレベルを切り替えられるハイブレンド回路が搭載されていました。
指針走り幅２３０ｍｍ，２００ｋＨｚが直読できる高精度な周波数直線目盛のワイドダイヤルスケールが
備えられ，入力レベルメーターとディスクリミネーターの中点に同調できるチューニングメーターが装備
されていました。
出力は，固定出力（７００ｍＶ，１０ｋΩ）と０〜２Ｖ可変の可変出力が装備されていました。

以上のように，ＳＴ-５０００Ｆは，当時最先端のオールトランジスタ構成の高い技術が投入されたリファレ
ンス機として，長く君臨しました。当時，ＦＭ多局化の先進国アメリカで，「６０局以上のＦＭ局を聴き分け
た。」と専門誌でも報告されたといわれ，その高性能が広く知られた，ソニーらしい１台だったように思い
ます。

以下に，当時のカタログの一部をご紹介します。

◎低雑音ＦＥＴと５連バリコンによる
　高性能フロントエンド
◎ソリッドステートフィルター８素子による
　驚異的選択度
◎歪率０．２％
　セパレーション４０dBのすばらしさ
◎ミューティング回路
◎ハイ・ブレンド回路
◎２つの指示メーター
◎精密周波数直線目盛
◎高安定設計
◎２組の出力回路

●ＳＴ-５０００Ｆの概略仕様●

回路方式	スーパーへテロダイン方式
トランジスタ	ＦＥＴ３石を含む４２石
ダイオード	３６個
受信周波数	７６〜９０ＭＨｚ（３．９５〜３．３３ｍ）
中間周波数	１０．７ＭＨｚ
実用感度	１．５μＶ（ＩＨＦ）
Ｓ/Ｎ	７０dB
キャプチャーレシオ	１．０dB
実効選択度	１００dB（ＩＨＦ）
映像妨害比	９０dB
ＩＦ妨害比	１００dB
スプリアス妨害比	１００dB
ＡＭ抑圧比	６５dB
ミューティングレベル	３〜１５μＶ（可変）
周波数特性	２０Ｈz〜１５kHz±０．５dB
アンテナ端子	３００Ω不平衡　７５Ω平衡
高調波歪	ＭＯＮＯ　　 ０．２％（４００Ｈｚ　１００％変調） ＳＴＥＲＥＯ　０．３５％（４００Ｈｚ　１００％変調）
ＦＭステレオ分離度	４０dB以上（中音域　１００％変調） ３０dB以上（５０Ｈz　１００％変調） ３０dB以上（１０kＨz　１００％変調） ２０dB以上（１５kＨz　１００％変調）
自動ステレオ動作レベル	３μＶ
ＳＣＡ抑圧比	６５dB
１９kHz　３８kHz抑圧比	７０dB
周波数ドリフト（８３ＭＨz)	−５℃〜＋４５℃±２０kHz
接続端子	アンテナ端子（３００Ω，７５Ω） アース端子，固定出力端子（ＦＩＸ） 可変出力端子（ＶＡＲＩＡＢＬＥ）
操作つまみ類	電源スイッチ モードセレクター（ＭＯＮＯ　ＡＵＴＯ　ＳＴＥＲＥＯ） ミューティング調節つまみ（連続可変） ハイブレンド調節つまみ（ＯＦＦ，１，２，３） 同調つまみ
その他の機能	チューナーインプットメーター チューニングメーター ステレオ表示ランプ
定格出力 （４００Ｈｚ　１００％変調）	固定出力（ＦＩＸ）：７００ｍＶ，出力インピーダンス１０ｋΩ 可変出力（ＶＡＲＩＡＢＬＥ）：０〜２Ｖ，出力インピーダンス１ｋΩ 　　　　　　　　　　　　　　　　　　　　　（最大出力にて）
電源	ＡＣ１００Ｖ，５０/６０Ｈｚ
消費電力	約２０Ｗ
大きさ	４００Ｗ×１４５Ｈ×３１０Ｄmm
重さ	９．２kg
