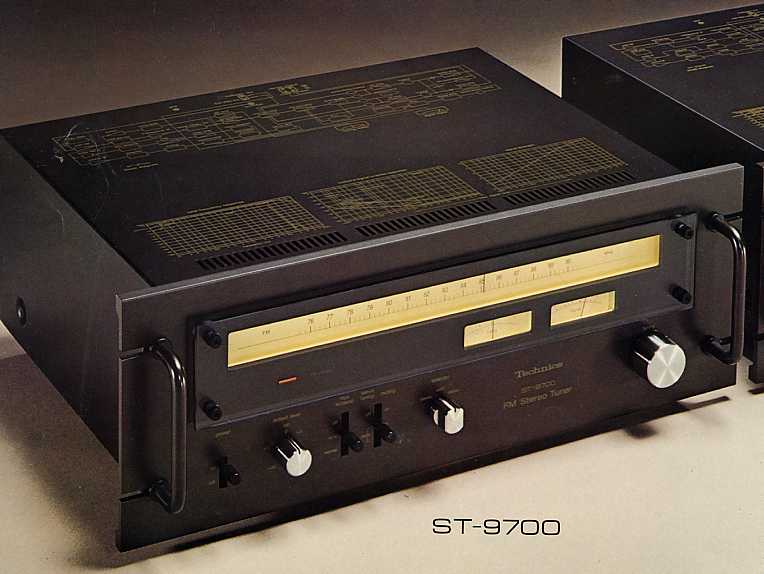

Ｔｅｃｈｎｉｃｓ ＳＴ-９７００
ＦＭ ＳＴＥＲＥＯ ＴＵＮＥＲ ￥２５０，０００
テクニクスが１９７４年に発売した高級チューナー。前年の１９７３年に波形伝送の性能を追求したＳＴ-３５００を
発売したテクニクスが，パーツ，回路のすべてに贅を尽くして作り上げた最高級チューナーでした。テクニクスの
歴史の中でも最高級チューナーといえるかもしれません。

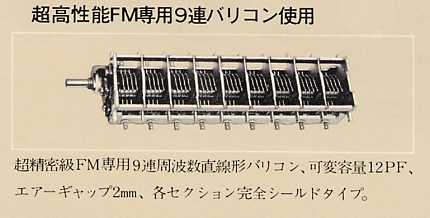

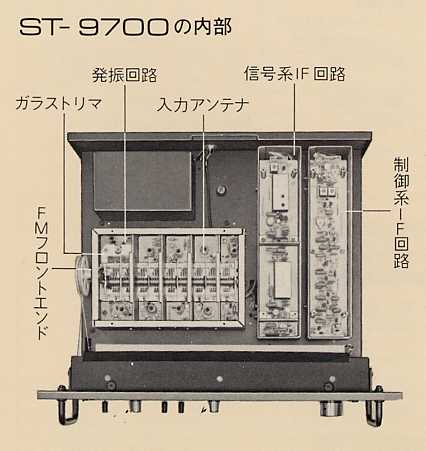

希望局を選び出し中間周波出力を取り出すまでの働きをするフロントエンドには，同調回路用としてＦＭ専用の
９連バリコンが搭載されていました。同調回路の段数を多くすることで，妨害波の排除能力が高くなりますが，
それだけ高精度のバリコンが必要となります。ＳＴ-９７００の９連バリコンは，コンピュータ技術を駆使して新開
発されたもので，優れた混信排除能力を持ち，容量補正をするかなめのトリマには，テフロンシリンダ形を用い
て高い安定度を両立させていました。
ＲＦ増幅段には，デュアルゲート４極ＭＯＳ形ＦＥＴ３ＳＫ４９を選別使用して，２段複同調負荷回路を構成してい
ました。また，ＡＧＣ回路が設けられ，強電界入力にも対応し，入力が１４０dB（約１０Ｖ）でも飽和しない驚異的
な耐入力性能を備えていました。
局部発振回路は，ＶＨＦローノイズトランジスタを用いた回路構成とし，トリマには，高級通信機に使用される高
価なガラス形とリマを使用していました。安定動作を維持するバッファ回路も備え，局発のズレを最小限に抑え
ていました。
これらの結果，イメージ比，スプリアス妨害比，ＩＦ妨害比などはすべて１４０dB以上と，当時の測定系の限界値
に達していました。
アンテナコイルには，銀メッキを施した，無負荷Ｑ２５０という高性能アンテナコイルを使用し，微少容量によるＣ
結合複同調回路により，妨害排除能力を高めていました。
チューニングシステムには，サーボチューニングシステムを搭載し，温度変化等による周波数ズレや選局時に
起こりがちな問題を抑えていました。サーボチューニングをＡｕｔｏにすると，フロントエンドはもちろん，ＩＦ回路を
も含めた広い回路で，周波数ズレ，同調ズレを検出し，自動的に補正し，正確な同調点に引き込む仕組みにな
っていました。また，チューニングの部にふれると自動的にローカットフィルターが入り，離調時のショック音を防
止するようになっていましたが，手を離すと５秒後にＯＦＦになり，周波数特性への影響もないようになっていまし
た。
ＦＭ波の中から必要帯域幅を選択し，増幅するＩＦ回路は，信号系と制御系に分けられますが，ＳＴ-９７００では，
働きの異なる信号系と制御系を独立させるだけでなく，制御系をさらに２つに独立させ，相互の妨害や制約を受
けない３系統独立の設計になっていました。
ＩＦ回路のメインである信号系で大切なフィルターには，所要帯域内で群遅延時間が一定になるＬＣタイプ（４素子
集中型）と群遅延平坦で選択度特性に優れたセラミックタイプを組み合わせたコンビネーションフィルターを用い
て，それぞれの特長を生かした優れたフィルター特性を実現していました。
群遅延特性を全く加味しないでよい制御系ＩＦ回路の１つ，電界強度計回路には，２段のフォワードＡＧＣ回路，狭
帯域セラミックフィルターを備え，正確なメーター指示を実現し，強電界でも飽和しない回路の特性により，どんな
レベルからのマルチパスも検出できる回路となっていました。また，マルチパス検出用オシロスコープ観測端子も
設けられていました。
もう一つの制御系ＩＦ回路，ＦＭミューティング回路は，差動増幅２段を含む３段増幅回路構成で，狭帯域セラミッ
クフィルターとＬＣフィルター２個を用い，さらに急峻なカットオフ特性が得られるピンダイオードによる入力レベル制
御回路を持った構成になっていました。ミューティングレベルは，ｎｏｒｍａｌとｄｅｅｐに可変でき，ｎｏｒｍａｌはモノ，ｄｅｅｐ
はステレオで，ＴＨＤが０．３％になると作動するようになっていました。
コンポジット信号をステレオ信号に変換するＭＰＸ回路には安定度の高いＰＬＬ回路を搭載していました。ＳＴ-９７００
では，さらに，このＰＬＬ回路をＩＣ化し，２個パラレル接続したダブルＰＬＬ方式を採用していました。これにより，スイッ
チング信号をコンポジット信号に完全といえるまでに同調させると同時に，フィルターなしで，１９ｋＨｚのパイロット信
号を除去できる回路となっていました。この結果，１９ｋＨｚのリークキャリアを−７０dBに抑えながら，１８ｋＨｚの変調
周波数でも周波数特性，群遅延時間の平坦化を実現し，５Ｈｚ〜１８ｋＨｚ＋０．２，−０．８dBの周波数特性を誇りま
した。また，ＭＰＸ部には，セパレーションを調整して歪みの増大を抑えるハイブレンドスイッチが，さらに，４ｃｈ ＭＰＸ
端子が搭載されていました。
電源回路は，±２電源による安定化電源を搭載して安定動作を確保し，さらに，本格的なラインフィルターを用いて，
電源ラインからの妨害を排除していました。
以上のように，ＳＴ-９７００はテクニクスの最高級チューナーとして，各回路，パーツに，当時考えられる最高のものを
投入した，入魂のチューナーといえました。その受信性能は，当時の水準を大きく超えたすばらしいものでした。
また，弟機として，同じ設計思想で開発され，バリコンを７連にするなど，各部をコストダウンしたＳＴ-９３００もあり，
これもＳＴ-９７００に近い優れた性能を誇りました。
ＳＴ-９３００
ＦＭ ＳＴＥＲＥＯ ＴＵＮＥＲ ￥１２８，０００
