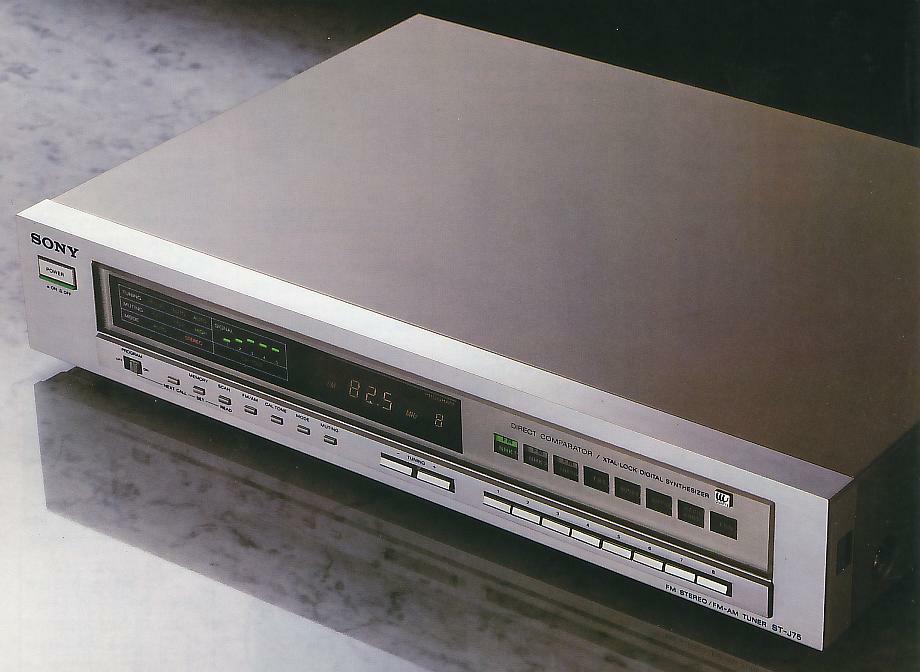

ＳＯＮＹ 　ＳＴ-Ｊ７５
ＦＭ　ＳＴＥＲＥＯ　ＦＭ-ＡＭ　ＴＵＮＥＲ　￥６７，０００

１９８０年に発売されたシンセサイザー方式のＦＭ/ＡＭチューナー。１９７８年のＳＴ-Ｊ８８に続
き，同年のＳＴ-Ｊ６０（￥５４，８００），１９７９年のＳＴ-Ｊ５５（￥４９，８００）と中級機クラスのシン
セサイザー方式のチューナーで高い技術を見せていたソニーが，中級機クラスで，最上級機の
ＳＴ-Ｊ８８に迫る，より高い性能を実現しようとした実力派の中級機でした。

ＳＴ-Ｊ８８以来の「クリスタルロック・シンセサイザー方式」が採用され，便利で安定した受信が
可能となっていました。シンセサイザーチューナーとしてＶＯＣ（電圧制御発振器）を使用した局
部発振回路を採用し，加える電圧の大小によってＦＭは１００ｋＨｚ（０．１ＭＨｚ），ＡＭは９ｋＨｚス
テップで発振周波数が変化するようになっており，この発振周波数を基準信号と位相比較して
制御するＰＬＬ方式を採用したＰＬＬシンセサイザー方式となっていました。基準信号にすばらし
い安定度を持つ水晶発振子を用いているため，「クリスタルロック・シンセサイザー方式」と称し
ていました。この方式により，水晶精度で非常に安定した同調が可能になり，かつチューナー
の小型化・薄型化が可能でした。そのため，この当時のソニー製シンセサイザーチューナーに
共通する薄型で機能的な外観をもっていました。

また，ＳＴ-Ｊ７５は，これより後のソニーのシンセサイザーチューナーに採用されている「ダイレ
クトコンパレーター」の技術を初搭載していました。これは，シンセサイザーチューナーの弱点
を解消する技術のひとつでした。シンセサイザーチューナーでは，フロントエンドの局部発振周
波数を分周した比較周波数と，水晶発振子で発振させた基準周波数を比較し，そのズレを検
出して送り出す一種のサーボ機能があり，安定した受信を実現していますが，通常，この周波
数を比較するためのＰＬＬ　ＩＣの処理限界から，２５ｋＨｚなど低い周波数が比較周波数として使
われてきました。このため，１９ｋＨｚのパイロット信号と干渉を起こし，ノイズやビートの原因とな
るおそれがありました。そこで，「ダイレクトコンパレーター」では，２２０ＭＨｚという高い周波数ま
で扱えるＰＬＬ　ＩＣ（ＣＸ-７７８）を開発し，これにより，比較周波数を日本のＦＭ局の置局間隔と
同じ１００ｋＨｚまで上げていました。この結果，１９ｋＨｚのパイロット信号だけでなく，３８ｋＨｚのサ
ブキャリアとも十分に離すことができ，ビートやノイズを大幅に低減することができていました。
そして，あまり知られていないことですが，世界で初めてワンチップマイコンを搭載したチューナー
でもあったのです。



ＳＴ-Ｊ７５では，８局までのプリセットチューニングが可能になっていました。プリセット機能は，
「マルチ・プロセス・メモリー」と称し，受信周波数の記憶だけでなく，モード（ｓｔｅｒｅｏ/ｍｏｎｏ），
ミューティング（ｏｎ／ｏｆｆ），といった受信状態も同時に記憶させる機能を持ち，受信放送局を
切り換えるたびにファンクションを操作する必要がないというものでした。
さらに，ＳＴ-Ｊ６０以来の，ＦＭ/ＡＭにまたがってランダムにプリセットできるランダムプリセット
方式が採用され，付属の局名表示がバックからＬＥＤで透過照明される方式とあいまって，ＦＭ
/ＡＭチューナーとしての操作性を高めていました。
プリセットに採用されたメモリーＩＣは，電源コンセントを抜いても記憶が解除されない，電源バ
ックアップを必要としない不揮発性メモリーが搭載されていました。

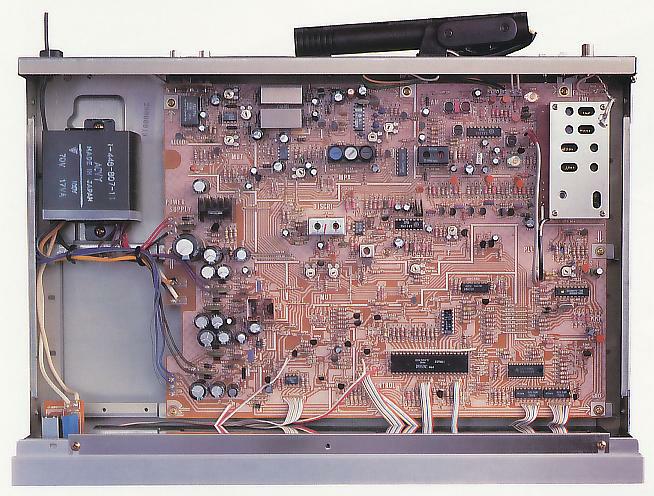

フロントエンドには，５段バリキャップが搭載され，デュアルゲートＭＯＳ　ＦＥＴによるＲＦアンプ
とミキサーにより高感度が実現されていました。この後のＥＳシリーズでは４連相当が多かった
ことを考えると，その性能や力の入れようがうかがえます。
ＩＦ段は，高い選択度と高水準のオーディオ特性を両立させた新しいＩＦ段が搭載されていました。
初段にＦＥＴバッファーアンプが搭載され，４個のユニフェイズフィルターと１０段のリミッタアンプ
で，９０dB（４００ｋＨｚ）６０dB（３００ｋＨｚ）の高選択度で０．０７％（ステレオ時）の低歪率と８６dB
（ステレオ時）という高ＳＮ比を実現し，ＩＦ帯域切換や感度切換をいっさい搭載せず，安定で高
音質な受信性能を保証した，ある意味プロ機的な設計ともいえました。

検波段は，シンセサイザー方式のチューナーながら，レシオ検波（コイルとコンデンサとを結合
することによって位相差を設け、ベクトル的な復調を行う回路方式）が搭載されていました。これ
はどちらかというとバリコン式のチューナーに伝統的に搭載されていた方式ですが，きちんと調
整されたものは性能が高く，ズレに対してもアナログ的な特性を持っており，急激な歪みの増加
等も少ないというメリットもありました。
ＭＰＸ段は，ＰＬＬ　ＩＣによるパイロット信号キャンセル部が搭載され，低歪率，高セパレーション
フラットな周波数特性を確保していました。




ＡＭ部は，２連バリコン相当のフロントエンドと，４５０ｋＨｚセラミックフィルターを搭載したＩＦ部な
ど，おまけではない本格的な設計となっていました。アンテナもよくあるループアンテナではなく
より感度のよいバーアンテナが装備されており，良好な受信性能をもっていました。ＡＭ部には
急峻な特性を持つノッチフィルター，またミューティングスイッチと連動したＡＭノイズフィルター
も搭載されていました。

以上のように，ＳＴ-Ｊ７５は中級クラスのチューナーながら，力の入った設計で，技術的に見て
も充実した中身を持ち，その後のＥＳシリーズチューナーの基礎ともなった１台でした。当時，
受信性能とオーディオ性能を両立させた実使用時のすぐれた性能は高く評価されていたもの
でした。

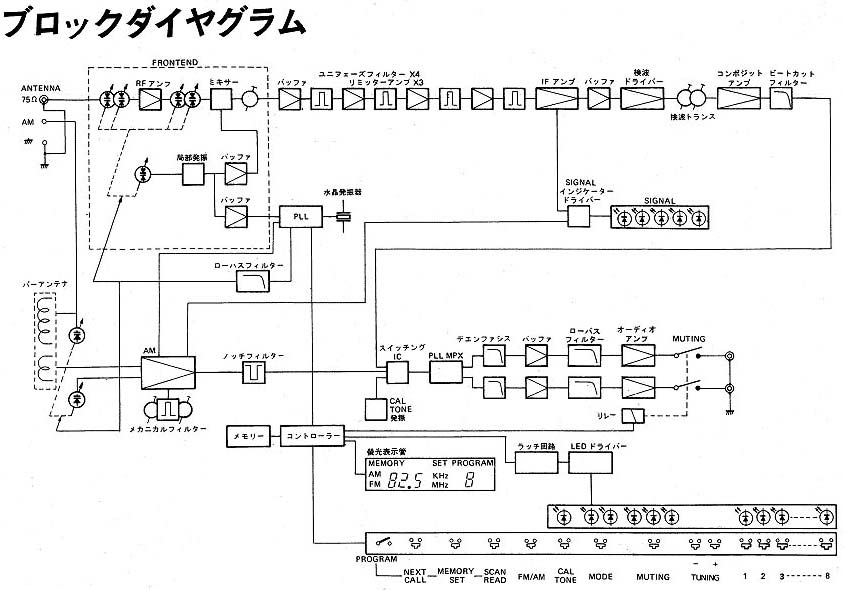

以下に，当時のカタログの一部をご紹介します。

●主な仕様●



■ＦＭチューナー部■

受信周波数	７６ＭＨｚ〜９０ＭＨｚ
アンテナ端子	７５Ω不平衡型
中間周波数	１０．７ＭＨｚ
ＳＮ比５０dB感度	モノ　　　：３．８μＶ（ＩＨＦ），１６．８dBf（新ＩＨＦ） ステレオ：４０μＶ（ＩＨＦ），３７．３dBf（新ＩＨＦ）
実用感度	１．９μＶ（ＩＨＦ），１０．８dBf（新ＩＨＦ）
ＳＮ比	９２dB（モノ），８６dB（ステレオ）
高調波ひずみ率	モノ　　　　ステレオ １００Ｈｚ：０．０５％　　０．０８％ 　１ｋＨｚ：０．０５％　　０．０７％ １０ｋＨｚ：０．０５％　　　０．２％
混変調ひずみ率	０．０５％（モノ），０．０７％（ステレオ）
ステレオセパレーション	５５dB（１００Ｈｚ），６０dB（１ｋＨｚ），４５dB （１０ｋＨｚ）
周波数特性	３０Ｈｚ〜１５ｋＨｚ＋０．２，−０．５dB
実効選択度	６０dB（３００ｋＨｚ），９０dB（４００ｋＨｚ）
キャプチュアレシオ	１．５dB
ＡＭ抑圧比	６５dB
イメージ妨害比	９５dB
ＩＦ妨害比	１００dB
スプリアス妨害比	１００dB
ＲＦ相互変調妨害比	８５dB（ＩＨＦ），１０５dB（２．４ＭＨｚ）
キャリアリーク抑圧比	７５dB
ミューティング/自動選局動作レベル	ＬＯＷ：２５dBf，１０μＶ ＨＩＧＨ：４５dBf，１００μＶ
出力	７５０mV，６００Ω
キャルトーンレベル	４００Ｈz　ＦＭ５０％変調相当

■ＡＭチューナー部■

受信周波数	５２２ｋＨｚ〜１６０２ｋＨｚ
アンテナ	フェライトバーアンテナ 外部アンテナ端子付き
中間周波数	４５０ｋＨｚ
感度	２００μＶ/ｍ（バーアンテナ使用時）
ＳＮ比	５５dB
高調波ひずみ率	０．５％
周波数特性	３０Ｈz〜４ｋＨｚ（−３dB）
選択度	３５dB（９ｋＨｚ）
イメージ妨害比	４５dB
ミューティング/自動選局動作レベル	ＬＯＷ：０．５ｍＶ/ｍ ＨＩＧＨ：２ｍＶ/ｍ

■電源部・その他■

電源	ＡＣ１００Ｖ，５０/６０Ｈｚ
消費電力	２０Ｗ
大きさ	４３０Ｗ×８０Ｈ×３２５Ｄmm（最大突起部を含む）
重さ	４．８ｋｇ

※本ページに掲載したＳＴ-Ｊ７５の写真，仕様表等は１９８０年４月のＳＯＮＹの
　カタログ及び広報資料より抜粋したもので，ソニー株式会社に著作権があ
　ります。したがって，これらの写真等を無断で転載・引用等することは法律
　で禁じられていますのでご注意ください。
