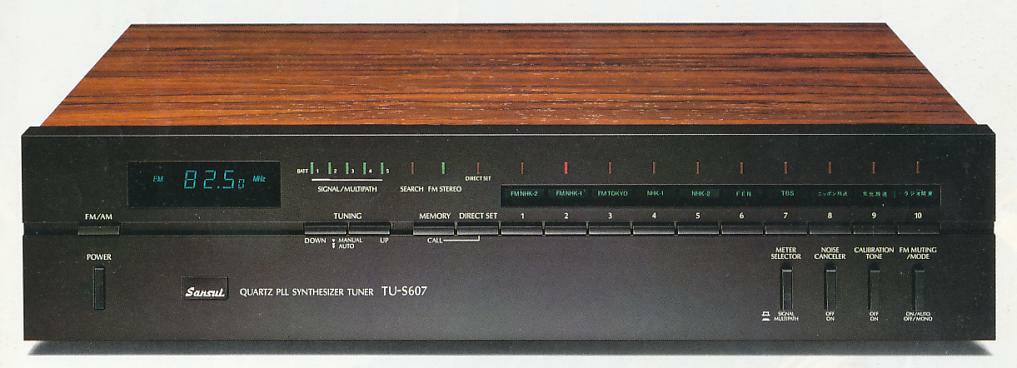

ＳＡＮＳＵＩ 　ＴＵ-Ｓ６０７
ＱＵＡＲＴＺ　ＳＹＮＴＨＥＳＩＺＥＲ　ＴＵＮＥＲ　￥４９，８００

１９８１年に，サンスイが発売したＦＭ/ＡＭチューナー。同社の主力アンプ「０７シリーズ」とのペアを想定し
たモデルで，同時期のＡＵ-Ｄ９０７Ｆ，７０７Ｆ，６０７Ｆとデザイン上でのマッチングが図られていました。中
身の方も，前モデルＴＵ-Ｄ７０７とは異なり，クォーツシンセサイザー方式が採用され，同社初のシンセサ
イザー方式のチューナーとなっていました。（なお，弟機？システムステレオ・「フォーメイション」用のチュー
ナーＴＵ-Ｓ７もほぼ同時期で，シンセサイザー方式でした。）

ＴＵ-Ｓ６０７の最大の特徴は，上記のように「クォーツＰＬＬデジタルシンセサイザー方式」の採用でした。こ
の方式は，フロントエンドに内蔵された局部発振回路からの周波数とシンセサイザー部の正確な基準発
振周波数とを位相比較し，誤差があれば瞬時に修正するという方式であるため，従来のバリコン方式で
問題となっていた，温度，湿度変化など外的影響による周波数変動もなく，きわめて安定した受信が可能
となるため，１９８０年代になって，広く一般化していきました。反面，当時シンセサイザーチューナーはＳＮ
比等で，従来のバリコン式チューナーに及ばない面もあると指摘されていました。

ＴＵ-Ｓ６０７では，フロントエンドとＰＬＬシンセサイザーシステムに検討を行い，ループの応答性の速さを徹
底的に追い込むとともに，パーツのＳＮ比を高めるなどの努力を行った「ピュア・アクティブドライブ・ループ」
を採用していました。「ピュア・アクティブドライブ・ループ」では，バリキャップにバックツーバック型を使用し，
隣接局のイメージ妨害排除能力を向上させ，ローパスフィルターは，高ＳＮ比のＤＣアンプを採用してループ
の応答性を高め，誤差が生じたときの修正能力が高められていました。ＤＣアンプには，独立安定化電源で
駆動され，高速ダイオードでハイスピード化され，スイッチングノイズも低減されれていました。さらに，バリキ
ャップは，フリケンシーコントロール・インピーダンス型の電圧給電で駆動されており，駆動インピーダンスは
制御領域では十分に低く抑えられ，局部発振のＳＮ比低下を防いでいました。これらの工夫がなされた「ピュ
ア・アクティブドライブ・ループ」により，ＳＮ比８５dB（ＭＯＮＯ），８０dB（ＳＴＥＲＥＯ）というスペックが実現され
ていました。

フロントエンドは，デュアルゲートＭＯＳ ＦＥＴを使用し，上述したように，バックツーバック型のハイＱバリキャ
ップを採用して，４連バリコン相当のフロントエンドとして，妨害排除能力が高められていました。
ＩＦ段には，群遅延特性のすぐれたセラミックフィルターで高選択度と低歪みの両立が図られていました。さら
に，検波段は，ダブルチューンによる新開発クオドラチュア検波ＩＣが搭載され，高ＳＮ比が確保されていまし
た。ＭＰＸ段には，パイロット信号をスイッチング回路に入る前に打ち消してしまう，パイロットキャンセラー回
路が搭載され，出力アンプにはサンスイ自慢のハイスルーレイトＤＣアンプが搭載されていました。

シンセサイザーチューナーらしく，多様なチューニング機能を備えていました。ＵＰ/ＤＯＷＮボタンによるオート
チューニング，ＦＭ・１００ｋＨｚステップ，ＡＭ・１ｋＨｚステップのマニュアルチューニングの他，１〜１０のプリセッ
トキーで周波数を直接数字で打ち込むダイレクトセット機能も搭載されていました。プリセットは，ＡＭ/ＦＭラン
ダムに１０局までメモリーすることができるようになっていました。また，電源を切る前の同調状態を記憶する
ラストワンメモリー機能も備え，タイマーによる留守録音に対応していました。
その他，ＦＭマルチパスインジケーター，ＦＭノイズキャンセラー，キャリブレーション発振器など，チューナーと
して基本的な機能もきちんと装備されていました。

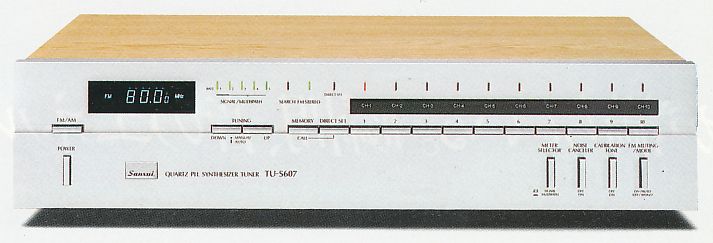

同社のプリメインアンプ・０７シリーズを初めアンプやチューナーなどの機器は，これまでブラックパネル一辺倒
でしたが，ＡＵ-Ｄ９０７Ｆ，７０７Ｆ，６０７Ｆよりシルバーパネルのモデルが登場し，ＴＵ-Ｓ６０７にもシルバーパネ
ルのモデルもありました。



以上のように，ＴＵ-Ｓ６０７は，サンスイ初のシンセサイザーチューナーでしたが，操作性，受信性能等，高い
完成度を持っていました。チューナーではあまりメジャーなブランドではなかったため，人気モデルとはいえま
せんでしたが，音の面でもサンスイらしさを持った実力機でした。この後，ＴＵ-Ｓ６０７ＥＸＴＲＡ，ＴＵ-Ｓ６０７Ｇ
ＥＸＴＲＡと改良モデルにモデルチェンジされ，その技術は受け継がれていきました。

以下に，当時のカタログの一部をご紹介します。

◎同調ズレゼロ，電波をクリアーにキャッチ
　するクォーツＰＬＬデジタルシンセサイザー。
◎新開発「ピュア・アクティブドライブ・ループ」
　を搭載し，８５dB以上の高ＳＮ比を実現。
◎電波を鮮やかにキャッチする高感度ＦＭ
　フロントエンド。
◎素材の吟味で，高選択度と低歪を両立
　させたＩＦ段，高ＳＮ比の検波段。
◎サンスイアンプ技術をフルに導入し，ハイ
　スルーレイトＤＣアンプとパイロットキャン
　セル採用。
◎ＡＭの入口も重視，ノイズに強い高感度
　のＡＭループアンテナ。
◎放送局の周波数を直接数字で打込める
　ダイレクトセット機能。
◎ＡＭ/ＦＭにかかわらず自由にメモリー，
　瞬時に選局できるＡＭ/ＦＭ１０局ランダム
　プリセットチューニング。
◎２パターン選局，正確な同調，オート・
　チューニング・システム。
◎留守録音に欠かせないラストワンメモリー。
◎電源コードを抜いても，長時間記憶する
　メモリーバックアップ機能。
◎ＦＭマルチパス・インジケーター。
◎ＦＭノイズキャンセラー。
◎キャリブレーション発振器。
◎７５ΩＦ型同軸用／３００Ωアンテナ真鍮
　製入力端子。

●規格●



■ＦＭ部■

受信周波数	７６．０〜９０．０ＭＨｚ（１００ｋＨｚステップ）
実用感度（ＩＨＦ，ＭＯＮＯ）	ＭＯＮＯ　　 １０．５dBｆ （旧ＩＨＦ　１．８μＶ）
５０dＢクワイティング感度（ＩＨＦ）	３６．０dBｆ（ＳＴＥＲＥＯ）
ＳＮ比	ＭＯＮＯ　　 ８５dB以上  ＳＴＥＲＥＯ　８０dB以上
周波数特性（ＳＴＥＲＥＯ）	３０Ｈｚ〜１８ｋＨｚ（＋０．３dB，−０．８dB）
歪率（ＩＨＦ，６５dＢｆ）ＭＯＮＯ/ＳＴＥＲＥＯ	１００Ｈｚ　　０．０６％以下/０．０７％以下 １ｋＨｚ 　　 ０．０６％以下/０．０７％以下 ６ｋＨｚ　　　０．０６％以下/０．０７％以下
キャプチュアレシオ	１．０dB以下
選択度（ＩＨＦ）	６０dB以上（４００ｋＨｚ）
スプリアスレスポンス比（ＩＨＦ）	８０dB以上（８３ＭＨｚ）
イメージレスポンス比（ＩＨＦ）	７０dB（８３ＭＨｚ）
ＩＦレスポンス比（ＩＨＦ，平衡）	８０dB以上（８３ＭＨｚ）
ＲＦ相互変調（ＩＨＦ）	６５dB（８３ＭＨｚ）
ＡＭ抑圧比（ＩＨＦ）	５５dB以上
ステレオセパレーション	１００Ｈｚ　　４０dB以上 １ｋＨｚ　　　５２dB以上 １０ｋＨｚ　　４２dB以上
アンテナ入力インピーダンス	３００Ω平衡/７５Ω不平衡

■ＡＭ部■

受信周波数	５３１〜１６０２ｋＨｚ（１ｋＨｚステップ，ロック時９ｋＨｚ）
実用感度（ＩＨＦ，ループアンテナ）	５５dB／ｍ（５６２μＶ／ｍ）
選択度（±９ｋＨｚ）	３４dB以上
ＳＮ比	４６dB以上（入力８０dB／ｍ）
歪率（３０％変調，８０dB／ｍ）	０．５％以下
イメージレスポンス比（ＩＨＦ）	４５dB以上（１０００ｋＨｚ）
ＩＦレスポンス比（ＩＨＦ）	３５dB以上（１０００ｋＨｚ）

■その他■

出力電圧／インピーダンス	０．５Ｖ／２．２ｋΩ
定格消費電力（電気用品取締法）	１４Ｗ
寸法	４４５Ｗ×１０２Ｈ×３１０Ｄmm
重量	４．２ｋｇ
