ECON PATH DES

このページへアクセスするには

・DESモードキーを押す。

このページの目的と使用

・プリフライトでスタンダードディセントモード（ECON PATH又はSPEED、マニュアルPATH又はSPEED）の内の一つを評価又は実行することが出来ます。
何もしなければECON PATHが自動的に指定されます。

・フライト中の降下段階での進行状況のデータを提供します。

[1L] END-OF-DESCENT ALTITUDE LINE

・　最終的な降下終了地点（目的地の空港）の高度を表示します。

[2L] TAGET SPEED LINE

・　ECON PATH DESモード、又はECON SPD DESモードのための計算されたターゲットマッハとエアスピードの値を表示します。
計算された速度の制限は最大330knots又はM.798です。
希望であれば速度はキーボードでマニュアル入力できます。
マニュアル入力しますと、それに続いてマニュアルPATH DESページあるいはマニュアルSPD DESページがその値のタイトルで現れます。
　　　　　　

[5L] ECONOMY PROMPT

・　マニュアルDESページで表示されます。

・　ラインセレクトしますと、対応するSPD DESページ又はPATH DESページを選択できます。
　　　　　　　　　　　

[1R] ALTITUDE RESTRICTION　LINE

・　高度制限のある次のウェイポイントを表示し、そこでの設定された速度と高度を表示します。
入力値はRTE LEGSページから送られてきます。

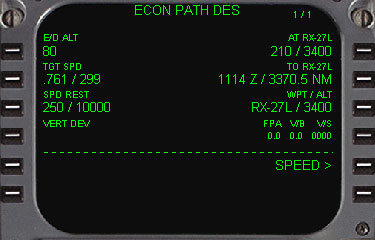

・　降下経路で高度制限がないか、どのPATH DESページでもパスディセントが使えなければここは上の画面のようにRXポイント（滑走路に正対する一番最後のfix）が表示されます。

[2R] TO LINE

・　1Rに表示されたウェイポイントまでの現在位置からの距離とETAを表示します。

[3R] WAYPOINT/ALTITUDE LINE

・　通常は1Rに表示されているウェイポイントの設定された高度を表示します。

[4R] VERTICAL PATH PARAMETERS LINE

①FPA(Flight Path Angle)

・　フライトパスアングルは航空機の現在の対地速度とV/Sを基にしたフライト経路の降下角度です。（降下の場合は３°～４°が典型です）

②V/B(Vertical Bearing)

・　現在の位置から3Rに表示されているウェイポイントに対しての直接のバーチカルベアリング（縦方向の方位）です。

③V/S(Vertical Speed)

・　現在のバーチカルスピードです。

[5R] PATH PROMPT/SPEED PROMPT

・　ECON SPD DESとECON PATH DESの切り替えに使用します。

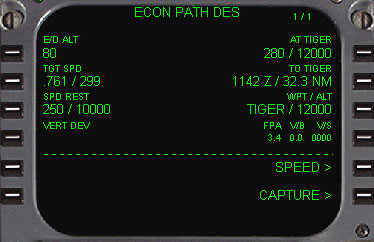

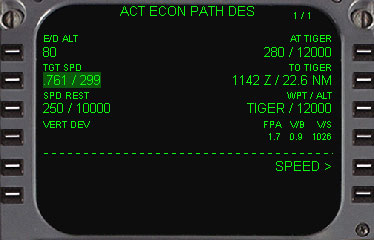

[1R]に高度制限のあるウェイポイントがある場合の降下について
