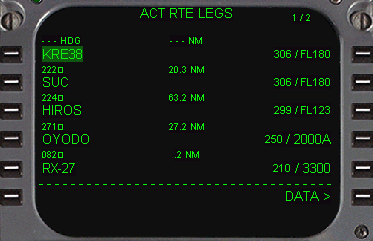

ACT RTE LEGS (

このページへアクセスするには

・LEGSモードキーを押す。

・対応するRTE DATAページの6Rをラインセレクト。

・SELECT DESIRED WPTページ。

このページの目的と使用

・ルート上の各ウェイポイントを、RTEページで入力したものを基に自動的にラテラルとバーチカルのフライトプランの詳細を表示します。

・一つのレグの変更や他のセグメントや行程を修正するのに使われます。

・入力する必要はありません。

[1L]～[5R] 　WAYPOINT IDENTIFIER LINE

・　有効なウェイポイントの名前を入力して表示します。

・　アクティブなウェイポイントは消去は出来ませんが上書きすることは出来ます。

・　ホールディングパターンは別のウェイポイントの名称で自動的に入力されます。

・　緯度経度は特定のフォーマットで入力することが出来ます。

[1R]～[5R]　SPEED AND ALTITUDE LINE

・　同じライン上に名付けられたウェイポイントでの速度と高度は強制的な値又は予測値のどちらかで入力して表示、又は表示されます。

・　接尾辞として付いている'A'の意味はそこでの高度がそこの値かそれ以上を必要とすることを示しています。（４行目）

・　接尾辞として付いている'B'の意味はそこでの高度がそこの値かそれ以下であることが必要なことを意味してます。（上の画像には表示されてはいません）

・　二つの高度は一つの高度区画の最高と最低の制限を意味します。

・　'at'の場合は何も表示されません。

[6R] EXTENDED DATA PROMPT

・　このプロンプトはMAP CTR STEP プロンプトが表示されていないときにACT RTE LEGS又はMOD RTE LEGSページで表示されます。

・　RTE DATAページのラインの選択はこのRTE LEGSページに対応しています。すべてのRTE LEGSページも同様です。

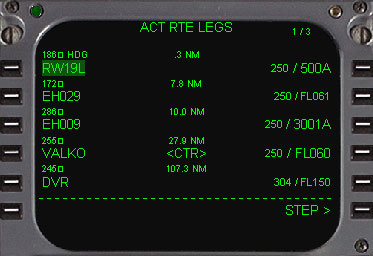

4Lと4Rの中央にある<CTR>を MAP CENTER LABELといいます。

・　EHSIプランモードマップディスプレイの中央に表示されるウェイポイントを識別します。

例えば上の画像の場合、VALKOのライン上にMAP CENTERがありますが、このときEHSIの表示はこのように↓なります。

　　　　　　

・　EHSIモードセレクターがPLANモードの位置にあるときには、いつでもこのラベルはウェイポイントの最初の位置に表示されます。

[6R] MAP CENTER STEP PROMPT

・　EHSIモードセレクターでPLANが選択されているときだけ表示されます。DATAプロンプトがSTEPプロンプトに置き換わります。
STEPの選択によって<CTR>は順次下のウェイポイントに移動し、EHSIのマップの中央がそれに伴いルートの次のウェイポイントに変わっていきます。
例えば、サンプル画像ではVALKOが選択表示されていますが、STEPをクリックしますとMAP CENTERはDVRに移動し、左の画像(EHSI)は中央にDVRが表示されます。

・　PREVページ又はNEXTページのファンクションキーを押すことで新しいページの最初のラインに<CTR>を進めることも出来ます。

・　入力されたルートは常にリンクされたレグの連続したパスの形になっていなければなりません。

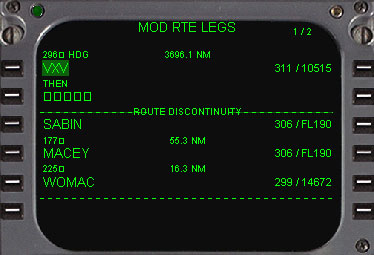

・　もし不連続が起こったら不連続のウェイポイント間にボックスプロンプトが表示されます。ルート不連続はEXECが点灯する前に解消されなければなりません。

・　不連続を解消するためには、ボックスプロンプトの下のウェイポイントのラインセレクトキーを押します。
上の場合ですと、SABINのラインセレクトキー(3L)を押すとスクラッチパッドに“SABIN”と入力されます。
それから不連続になっているボックスプロンプトのラインセレクトキー(2L)を押しますと不連続は解消されます。

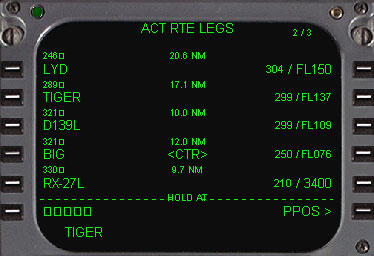

・　HOLDモードキーを押しますと新しいHOLDが受け付けられ、HOLDプロンプトが表示されます。(6L)
もう一度HOLDモードキーを押しますとキャンセルされます。

・　プロンプトにホールドウェイポイントを入力します。この入力方法は、うえの説明と同様希望するウェイポイント（ここの例はTIGER）をラインセレクトしますとスクラッチパッドに表示されます。

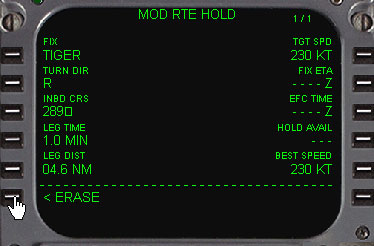

次に6Lをラインセレクトしますと、そこ(TIGER)がホールディング地点となります。そして下の画像のように表示されます。

[1L]～[3R] のRUNWAY POINTS

・　RXという文字が前につけられて定義されています。
滑走路にアプローチするために位置を合わせるための、滑走路の延長線上の地点。

・　RWという文字が前につけられて定義されています。
滑走路のタッチダウンの地点です。

・　MAという文字が前につけられて定義されています。
ミストアプローチの地点です。

LEG DIRECTION（RUNWAY POINTSの上に付いている小さな数字。）

・　前の地点から数字の下のウェイポイントに向かっているレグの方位を示します。

・アクティブウェイポイントで表示されているコースは飛行しているコースです。

[4L] のROUTE TERMINATION（ルートの終わり）

・　ルートの終了の後にはダッシュプロンプト(-----)が表示されます。

LEG LENGTH（画面中央の各数字）

・　下側のライン上のウェイポイントに適用されます。

・　（飛行中の）現在の位置からアクティブレグ上のウェイポイントまでの計算された距離を表示していきます。

・　次のレグとそれに続くすべてのレグの長さを表示します。

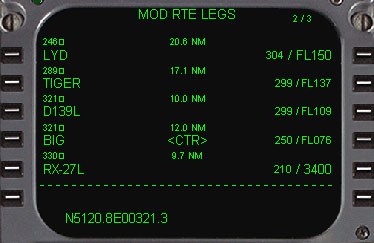

・　緯度経度を用いてウェイポイントを入れることが出来ます。

・　特定のフォーマットであるNaabb.bWaaabb.b 又は Saabb.b Eaaabb.b という形式でのみウェイポイントは入力することが出来ます。他の形式は受け付けません。

・　小数を記載しなければなりません。例えば、北３５度西８６度の場合、N3500.0W08600.0の様に入力します。

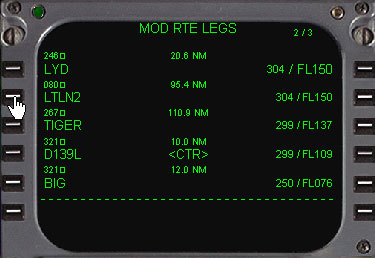

・　入力された地点は、下の画像のように“LTLNx”という名前で表示されていきます。

・　ウェイポイントを追加すると、その状態をアクティブにする必要があります。
それまでは、フライトプランコースは白の破線で表示されています。

・　EXECキーが点灯しアクティブにするように要求してきますので、キーを押しますと実行されてフライトプランコースはマゼンタの実線に変わります。
