ＹＡＭＡＨＡ　１０１Ｍ
ＮＡＴＵＲＡＬ　ＳＯＵＮＤ　ＳＴＥＲＥＯ　ＰＯＷＥＲ　ＡＭＰＬＩＦＩＥＲ
　　　　　　　　　　　　　　　　　　　　　　　　　　　　￥１，０００，０００
ヤマハは数多くのセパレートアンプを発表してきました。その中には多くの意欲作，野心作があ
りますが，この１０１Ｍは，ヤマハの歴代のアンプの中でも最大のもので，国産アンプの歴史の
中でも巨大アンプの一つに数えられるものだと思います。５００Ｗ＋５００Ｗ，総重量６１ｋｇもの
規模を誇りました。当時，その巨大なフォルムとプロ機器的な精悍なデザインは目立っていたと
記憶しています。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

パワー段は，Ｐｃ２００Ｗという大容量のメタルキャンケース入りパワートランジスターが片ｃｈ１０
パラレルプッシュプルで組まれた強力なものでした。しかも，通常は±７０Ｖ，５パラで動作し，必
要に応じて±１２０Ｖ，４パラが加わるという構成になっていました。このため，通常動作時におい
ては，±１２０Ｖ側の４パラは動作する必要がなく，パワー段全体としても大きな余裕度を持って
いることになり，トランジスター自身の発熱も，全体の発熱も大パワーアンプの割に少なくなって
いるため，自然放熱方式で，プロ規格のＵＬ８１３を悠々とクリアしていました。

ヤマハが当時売り物にしていた，ＺＤＲ（ゼロ・ディストーション・ルール）という歪み低減回路を登
載していました。これは，通常の帰還方式と異なり，歪みを検出するする回路を持ち，そこで検出
された歪み成分のみをフィードバックすることで歪みをキャンセルしようという方式でした。当時，
帰還方式（ＮＦＢ）の罪悪がいろいろ言われ，それに替わる歪み低減回路ということでこのような
部分帰還方式が各メーカーにより発表され流行していたことを思い出します。その結果，データ　
的にも，０．００３％（５００Ｗ＋５００Ｗ・８Ω）の低歪みを誇りました。実際，歪み感の少ない音
だったと記憶しています。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

電源部も強力なものが使われていました。線径２mmという極太の無酸素銅線を磁気特性に優れ
たオリエントコア（結晶の磁化容易軸をできる限り圧延方向にそろえたもの。鋼板の圧延方向に
優れた磁気特性を示す方向性電磁鋼帯）に巻いた重量１０ｋｇものトランスをパワー段専用のメイ
ン電源用に登載し，それ以外の部分には，サブ電源を持ち別のトランスを登載するというものでし
た。コンデンサーも大容量で，１００Ｖ，１８，０００μＦのものを４個，６３Ｖ，３９，０００μＦのものを
２個を片ｃｈに登載し，全体で，コンデンサーが１２個，総容量３０万μＦにも達する巨大なものでし
た。この電源部に支えられ，４Ω時には，７５０Ｗ＋７５０Ｗの出力に達し，ＢＴＬ接続により，１．５
ｋＷのモノラルパワーアンプにもなりました。

内部の構成も，完全なツインモノラル構成がとられ，電源コードや電源スイッチからＬ・Ｒ独立となっ
ており，片ｃｈだけ動作させるということも可能となっていました。全体配置や配線パターンについて
も，左右完全対称とした上で，微小電力部は上側に，大電力部は下側に配置し，信号の流れもフ
ロントパネル側からパワートランジスタが並ぶリアパネル側に流れるように，信号の流れや相互干
渉等に配慮した設計となっていました。シャーシ構造も強力で，極厚のアルミフレーム構造を採用し，
プロ用のラックマウントも可能なきわめて頑丈なものになっていました。　

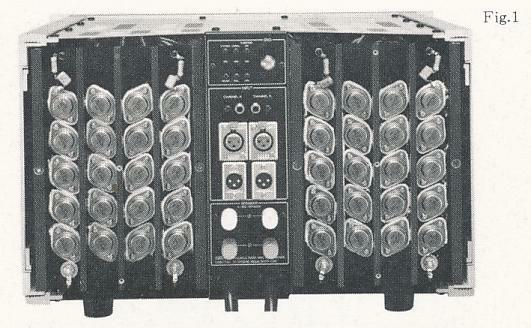

入力は，ピン端子の他，キャノン入力端子（オス・メス）も装備され，リアパネルのスイッチでバラン
ス入力，アンバランス入力が選べるようになっていました。また，リアパネルには７Ｈｚ/１２dBoctの
サブソニックフィルタのスイッチも装備されていました。

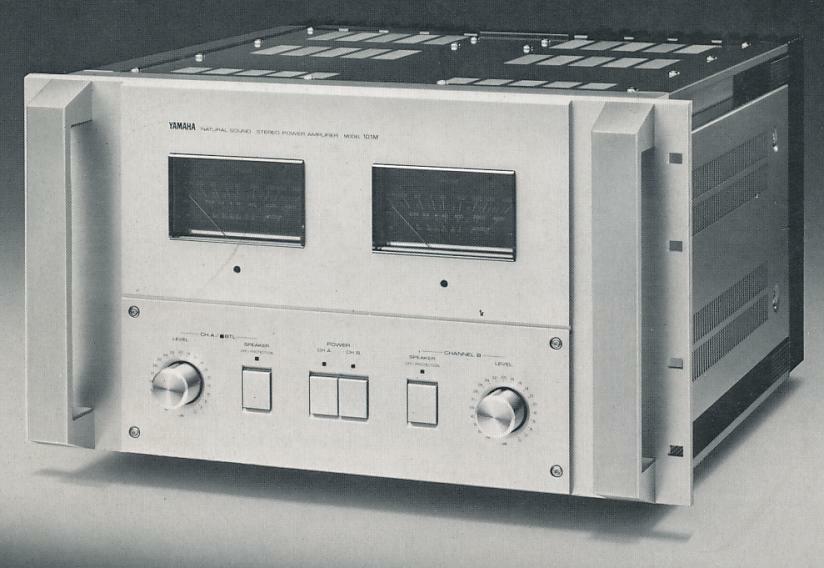

フロントには，高精度な大型ピークメーターが搭載されていました。このメーターは，５００Ｗを０dB
としたフルスケール１０００Ｗ/８Ωのもので，ＢＴＬ接続時ＮＯＲＭＡＬ時×４のＷ表示も併記されて
いました。また，クリップインジケーターもついていました。

音の方は，従来のヤマハアンプの繊細で華麗な音にプロ機的なしっかり感が加わった感じだった
と記憶しています。さすがに巨大アンプだけに，従来の繊細だが少し細身といったヤマハトーンを
超え，重厚さも加わってきていました。しかし，その外観から想像されるほど重々しい音ではなく，
どちらかというとわかりやすいシャープな音だったと思います。　　　　　　　　　　　　　　　　　　　　

以下に，当時のカタログの一部をご紹介します。

疾風怒濤の絢爛たる表現性よ　　　　　　　　　
蠱惑的でヴィヴィッドで濃密な描写性よ　　　　
陶磁の肌の滑らかさと艶やかさの叙情性よ！
真に知的で贅沢なオーソドックスからの　　　　
真の革新と革命だけが　　　　　　　　　　　　　　
パワーアンプの可能性をさえ増幅する　

◎いかなる贅沢も，先進性も精緻さも，

　　すべてを当然として聳え立つ巨人

◎あくなきクオリティーパワーの源泉
　　高余裕度パワー段と高能力電源部

　　◆片ｃｈ，Ｐｃ２００Ｗ，１０パラの高余裕度パワー段

　　◆ヤマハＺＤＲを登載。トータル歪率０．００３％以下

　　◆メイン電源，サブ電源セパレートの高能力電源部

◎ハイクオリティーを最終的に仕上げる
　　スペシャルクオリティーパーツ

　　◆Ｐｃ２００Ｗもの大容量パワーＴｒは，贅沢なメタル
　　　キャンケース入り

　　◆オリエントコア採用の大型メイントランス　

　　◆総量３０万μＦの大容量ケミコンを搭載

　　◆ＡＣ電源コードから別の完全ツインモノラルコン

　　　ストラクション　

◎ハイパワーを安心してハンドリングする
　　ための精密プロテクション

　　◆ＤＣ検出プロテクション

　　◆高周波検出プロテクション

　　◆ミューティング

　　◆Ｐｃリミッタ

◎プロユースを含めて多用途に対応できる
　　本質的なファンクション

　　◆ＢＴＬ接続により１．５ｋＷ（８Ω）のモノラル・パワー
　　アンプに

　　◆キャノン入力端子

　　◆入力レベルアッテネーター

　　◆高精度大型ピークメーター

　　◆ラックマウント可能

●主な定格●

定格出力	５００Ｗ＋５００Ｗ（８Ω，２０～２０，０００Ｈｚ，歪０．００３％）７５０Ｗ＋７５０Ｗ（４Ω，２０～２０，０００Ｈｚ，歪０．０１％）１．５ｋＷ（ＢＴＬ，８Ω，２０～２０，０００Ｈｚ，歪０．０１％）
パワーバンド幅	１０Ｈｚ～１００ｋＨｚ（８Ω，２５０Ｗ，歪０．１％）
入力感度	１．７３Ｖ（８Ω，５００Ｗ）
入力インピーダンス	２５ｋΩ
周波数特性	１０Ｈｚ～１００ｋＨｚ＋０，－３dB（８Ω，１Ｗ）
サブソニックフィルター	７Ｈｚ，１２dB／oct
ＳＮ比	１２２dB（８Ω，ＩＨＦ-Ａ）
全高調波歪率	０．００３％以下（８Ω，２０～２０，０００Ｈｚ，２５０Ｗ）
混変調歪率	０．００２％以下（８Ω，５０Ｈｚ・７ｋＨｚ，２５０Ｗ）
ダンピングファクター	５００（８Ω，１ｋＨｚ）
消費電力	５８０Ｗ／ｃｈ（１００Ｖ）
外形寸法／重量	４８２Ｗ×２６４Ｈ×４４１Ｄmm／６１ｋｇ

※本ページに掲載した１０１Ｍの写真，仕様表等は１９８２年１２月のＹＡＭＡＨＡの
カタログより抜粋したもので，日本楽器製造株式会社に著作権があります。したがっ
てこれらの写真等を無断で転載，引用等をすることは法律で禁じられていますのでご
注意ください。
