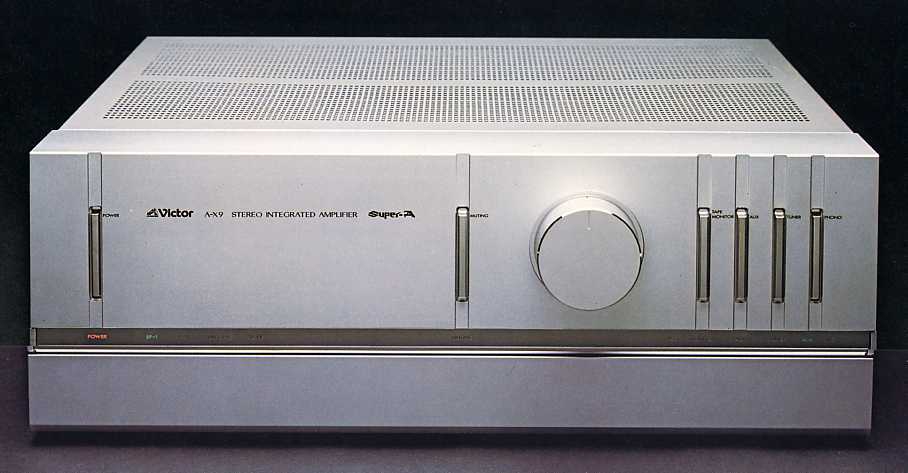

Ａ-Ｘ９の写真
Ｖｉｃｔｏｒ　Ａ-Ｘ９
ＳＴＥＲＥＯ　ＩＮＴＥＧＲＡＴＥＤ　ＡＭＰＬＩＦＩＥＲ　￥１５８，０００


１９７９年にビクターが発売した高級プリメインアンプ。いわゆる「ノンスイッチング・アンプ」のプリメインアンプ
国産第１号機で，その優れた低歪み特性で「ノンスイッチング・アンプ」は人気となり，各社から様々なネーミ
ングで登場することとなりました。その意味で，一つの時代を拓いたアンプといえるでしょう。

Ａ-Ｘ９の最大の特徴は，ノンスイッチングとか可変バイアス方式とか高効率Ａ級等と呼ばれる「スーパーＡ」
方式にありました。１９７５年にアメリカのスレッショルド社が発売したパワーアンプ８００Ａに採用されていた
「ダイナミックバイアス・クラスＡ」という方式がオリジナルにあたる方式で，この方式の国産プリメインアンプの
第１号となったのがこのＡ-Ｘ９でした。
プッシュプル方式のアンプでは，交流波形のプラス側とマイナス側を独立して別の出力トランジスターで増幅
し，波形を合成するようになっています。その際，常にプラス側からマイナス側という風に切り替えのスイッチン
グが行われているため，合わせ目で歪みが発生していました。スレッショルドの方式は，バイアスを少し可変と
することでコントロールし，常に電流が両波形のトランジスターに流れるようにしてスイッチングをなくしたもので
した。「スーパーＡ」はほぼこの方式と同様の方式と考えられ，高速動作の「スーパーＡバイアスサーキット」に
よるバイアス電流のコントロールと高速なスイッチング特性を持つハイｆγパワートランジスターの採用でＢ級ア
ンプの高効率での高出力と，Ａ級アンプ並の歪み特性を実現したものでした。

全体の回路構成は，プリメインアンプという形を生かし，ＭＣ・ＭＭ/ＤＣサーボイコライザーとハイゲイン・スーパ
ーＡ/ＤＣパワーアンプというシンプルな２アンプ構成となっていました。当然，ハイレベル入力からスピーカー出
力までカップリングコンデンサーを持たない完全ＤＣの１アンプ構成でした。
プリアンプ部は，ビクター独自のローノイズ・ペアＥＬ（エル）-ＦＥＴを駆使したハイゲインＤＣサーボ・イコライザー
となっていて，ＭＭカートリッジに対しては３段階の負荷抵抗切換え式とし，さらに低出力ＭＣカートリッジにも対
応した低歪み・高ＳＮのイコライザーアンプとなっていました。

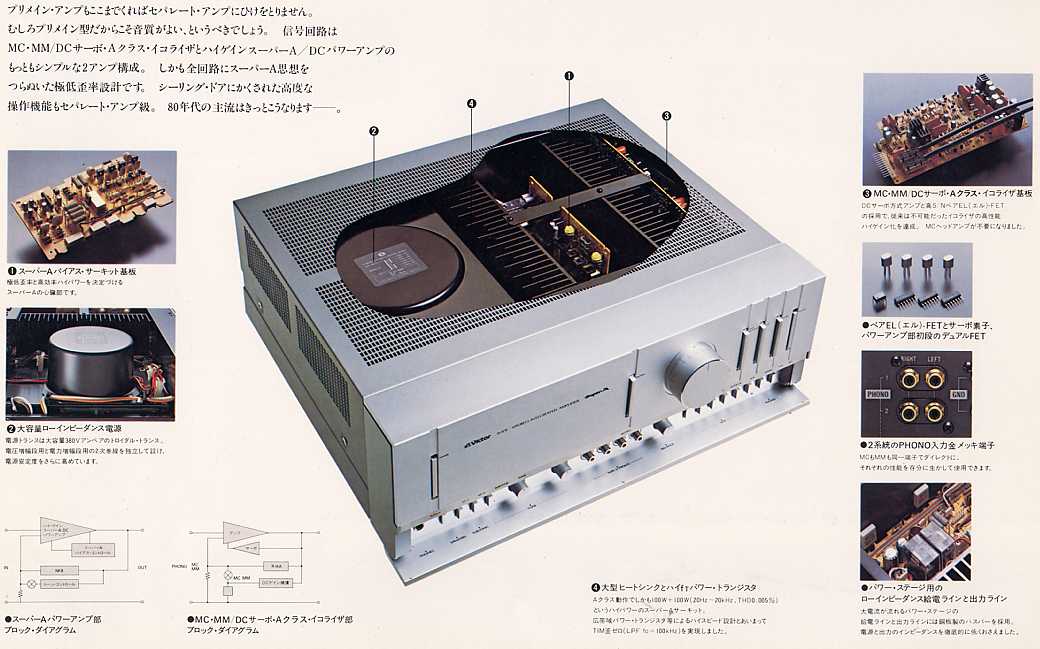

Ａ-Ｘ９の内部，パーツ

電源部は，大容量のトロイダルトランスを搭載し，２次側を電圧増幅段用と電流増幅段用にセパレートしていまし
た。さらに，全増幅段にそれぞれ直接に電流を供給するダイレクトパワーサプライ方式を採用し，低インピーダン
ス化を徹底していました。また，パワー段の給電ラインには太い銅板製のバス・バーを用いていました。

以上のように，スーパーＡ方式以外は，非常にオーソドックスに煮詰められたしっかりしたプリメインアンプでした。
シーリングパネルを備えたシンプルで洗練された外観のイメージどおりの滑らかな素直な音が聴けました。弟機
のＡ-Ｘ７Ｄ（￥１０８，０００），Ａ-Ｘ５（￥６９，８００），Ａ−Ｘ３（￥５３，０００）も登場し，ナチュラルな音で高い評価
を得ていたことを思い出します。



以下に，当時のカタログの一部をご紹介します。


プリメイン型だから音質がよいと言い切れる
スーパーＡのプレステージモデルです。

◎スイッチング歪みゼロ
　　ＴＩＭ歪みもゼロ（ＬＰＦｆｃ＝１００ｋＨｚ）
　　Ａクラス動作１００Ｗ＋１００Ｗ
　　ハイゲイン・スーパーAパワーアンプ
◎高性能ペアＥＬ（エル）・ＦＥＴを
　　駆使したハイゲインＭＣ･ＭＭ/
　　ＤＣサーボ・Ａクラス・イコライザー
◎全段ダイレクト・サプライ方式の
　　ローインピーダンス独立２電源
◎不必要な超低域・超高域の変化量を
　　抑えた音質のよいオーディオ帯域用
　　トーンコントロ−ル
◎なめらかなエアダンプ式シーリングドア
◎ＭＭカートリッジ負荷抵抗３段切換え
●Ａ-Ｘ９の仕様●


■回路方式■

イコライザー・アンプ部 ＤＣサーボ・パラレルペアＥＬ-ＦＥＴカスコード接続ＩＣＬ
ＭＣ・ＭＭイコライザー・アンプ
パワー・アンプ部 スーパーＡ・完全デュアルＦＥＴカスコード接続ＩＣＬ
ハイゲイン・パワー・アンプ
電源部 独立２電源全段ダイレクト・パワー・サプライ方式
トロイダルトランス採用

■総合特性■

実効出力
（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ　ＯＵＴ）		 １００Ｗ＋１００Ｗ（２０Ｈｚ〜２０ｋＨｚ，８Ω，ＴＨＤ０．００５％）
１０５Ｗ＋１０５Ｗ（１ｋＨｚ，８Ω，ＴＨＤ０．０００５％）
全高調波歪率
（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ　ＯＵＴ）


（ＰＨＯＮＯ　ＭＭ→ＳＰ　ＯＵＴ）

 ０．００５％（実効出力時，２０Ｈｚ〜２０ｋＨｚ，８Ω）
０．０００５％（実効出力時，１ｋＨｚ，８Ω，
　　　　　　　　ＢＹ　ＨＰ･ＩＢ　ＡＵＤＩＯ　ＡＮＡＬＹＺＥ　ＳＹＳＴＥＭ）
０．０２％（実効出力時，２０Ｈｚ〜８０ｋＨｚ，８Ω）
０．００７％（実効出力時，２０Ｈｚ〜２０ｋＨｚ，８Ω，ＶＯＬ−３０dB）
混変調歪率
（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ　ＯＵＴ）		 ０．００２％（６０Ｈｚ：７ｋＨｚ＝４：１，実効出力時，８Ω）
スイッチング歪 ０
ＴＩＭ歪 ０（ＬＰＦ　ｆｃ＝１００ｋＨｚ）
出力帯域幅
（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ　ＯＵＴ）		 ５Ｈｚ〜１００ｋＨｚ（ＩＨＦ，両ｃｈ動作，８Ω，ＴＨＤ０．０２％）
周波数特性
（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ　ＯＵＴ）		 ＤＣ〜２００ｋＨｚ　＋０，−３dB（８Ω）
ダンピングファクター
（ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ→ＳＰ　ＯＵＴ）		 ２００（１ｋＨｚ，８Ω）
入力感度／インピーダンス（１ｋＨｚ） ＰＨＯＮＯ（ＭＭ）　２．５ｍＶ／１００Ω，４７ｋΩ，１００ｋΩ（ＰＨＯＮＯ-１，２）
ＰＨＯＮＯ（ＭＣ）　２００μＶ／１００Ω（ＰＨＯＮＯ-１，２）
ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ-１，２　２００ｍＶ／５０ｋΩ　
ＳＮ比 ＰＨＯＮＯ（ＭＭ）　８５dB（ＩＨＦ-Ａ，ショートサーキット）　８２dB（新ＩＨＦ）
ＰＨＯＮＯ（ＭＣ）　７１dB（ＩＨＦ-Ａ，ショートサーキット）　７５dB（新ＩＨＦ）
ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ　１１０dB（ＩＨＦ-Ａ，ショートサーキット）　８５dB（新ＩＨＦ）
トーン・コントロール ＢＡＳＳ　　 １００Ｈｚ　±８dB
ＴＲＥＢＬＥ　１０ｋＨｚ　±８dB　　
サブソニック・フィルター １８Ｈｚ　−６dB/oct
ミューティング −２０dB




■イコライザーアンプ部■
（ＰＨＯＮＯ→ＲＥＣ　ＯＵＴ）

ＰＨＯＮＯ最大許容入力 ＰＨＯＮＯ（ＭＭ）　３５０ｍＶ（１ｋＨｚ，ＴＨＤ０．００５％）
ＰＨＯＮＯ（ＭＣ）　２６ｍＶ（１ｋＨｚ，ＴＨＤ０．００５％）
ＰＨＯＮＯ　ＲＩＡＡ偏差 ±０．２dB（２０Ｈｚ〜２０ｋＨｚ）
全高調波歪率 ＰＨＯＮＯ（ＭＭ）　０．００４％（２５Ｖ出力時，２０Ｈｚ〜２０ｋＨｚ）
ＰＨＯＮＯ（ＭＣ）　０．００６％（２５Ｖ出力時，２０Ｈｚ〜２０ｋＨｚ）
ＲＥＣ出力電圧/インピーダンス ２００ｍＶ／３３０Ω



■電源部・その他■

電源電圧 １００Ｖ　５０／６０Ｈｚ
定格消費電力 ２４０Ｗ（電気用品取締法基準）
電源コンセント ＳＷＩＴＣＨＥＤ　　　２コ
ＵＮＳＷＩＴＨＣＥＤ　１コ
寸法 ４５０Ｗ×１５９Ｈ×４２４Ｄmm
重量 １６．６ｋｇ
※本ページに掲載したＡ-Ｘ９の写真，仕様表等は１９８２年４月のＶｉｃｔｏｒの
カタログより抜粋したもので，日本ビクター株式会社に著作権があります。
したがって，これらの写真等を無断で転載・引用等することは法律で禁じられ
ていますのでご注意ください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
