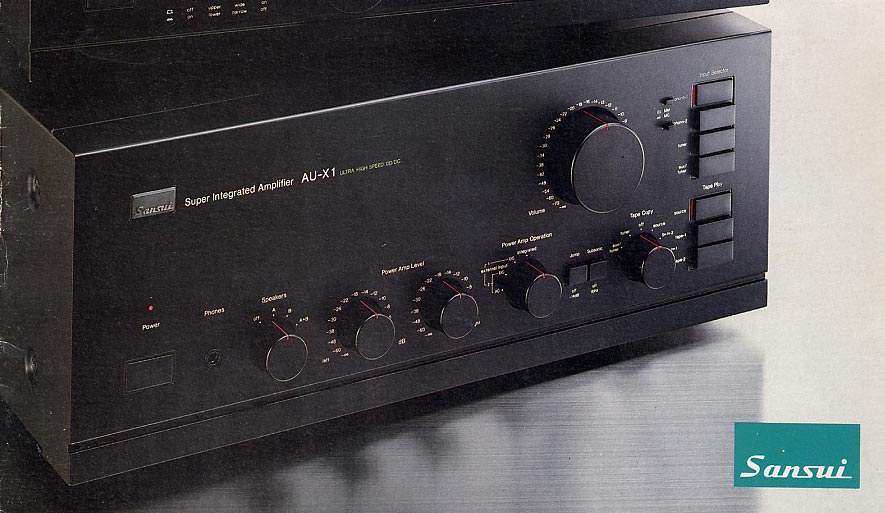

ＳＡＮＳＵＩ　ＡＵ-Ｘ１
ＳＵＰＥＲ　ＩＮＴＥＧＲＡＴＥＤ　ＡＭＰＬＩＦＩＥＲ　￥２１０，０００

１９７９年にサンスイが発売したプリメインアンプ。サンスイが「スーパーインテグレーテッドアンプ」と称して
いたように，セパレートアンプに匹敵する性能を求め，かつ一体化されたプリメインアンプならではの良さを
追求した大型の高級プリメインアンプでした。

パワーアンプ部は，初段に大電流の流せるローノイズ，１チップデュアルＦＥＴを使用した定電流付差動回
路，２段目のプリドライブ段にデュアルコンプリメンタリーによるサンスイ自慢のダイヤモンド差動回路を配し
ていました。さらに，３段目は，電流差動による強力なプッシュプルドライブ段となっていました。パワーステ
ージは，３段ダーリントン・ピュアコンプリメンタリー・トリプルプッシュプル構成でとなっていました。このパワ
ーステージには，高速かつリニアリティに優れ，破壊強度及び遮断周波数（ｆＴ１００ＭＨｚ）の高い新開発の
ＮＭ-ＬＡＰＴ（Ｎｏｎ　Ｍｇｎｅｔｉｃ-Ｌｉｎｅａｒ　Ａｍｐ．Ｐｏｗｅｒ　Ｔｒａｎｓｉｓｔｏｒ）がトリプルプッシュプル接続で搭載され
ダイヤモンド差動回路とあいまって，高速応答性を達成し，１６０Ｗ＋１６０Ｗ（８Ω）の大出力を，高調波歪
率，混変調歪率とも０．００７％以下という低歪みで実現していました。

イコライザーアンプ部は，ダイレクトカップル方式によるダイヤモンド差動回路搭載のＤＣアンプ構成で，初段
には，ペア特性が良く，ローノイズ・ｈｉｇｈ ｇｍ，デュアルＦＥＴ使用の差動入力回路が採用され，入力インピー
ダンスの影響を受けにくいカスコード・ブートストラップ回路で構成されていました。また，ＰＮＰ-ＮＰＮトランジ
スタ組み合わせの２段直結回路で構成した高性能定電流回路を搭載し，優れた動特性を実現していました。
２，３段目は，ドライブ能力に優れたダイヤモンド差動回路＋電流差動プッシュプル，出力段は，ダーリントン
接続によるＳＥＰＰ回路という構成で，低出力インピーダンスと低インピーダンスＮＦ回路設計で，負荷インピ
ーダンスの変化に強く，高ＳＮ比のイコライザーアンプとなっていました。

ＭＣカートリッジに対しては，ＭＣヘッドアンプを搭載していました。ＭＣヘッドアンプは，ｈｉｇｈ ｇｍ　Ｐ-ｃｈ，Ｎ
-ｃｈ　ＦＥＴを使用したシンメトリカル・プッシュプル入出力をさらに進めたＤＣアンプ構成で，初段はダイレクト
カップル方式でローノイズ，ｈｉｇｈ ｇｍ　Ｐ-ｃｈ，Ｎ-ｃｈ　ＦＥＴを多数個パラレル接続したプッシュプル入力で理
想的な入力インピーダンスと高ＳＮ比を実現していました。２段目は，ＮＰＮ-ＰＮＰトランジスタ組み合わせに
よるプッシュプル・ドライブ２段直結回路で，高リニアリティを実現していました。さらに，左右独立，ＭＣ専用
電源供給により，高い安定動作を得ていました。

フラットアンプは，初段に新開発１チップ（４エレメント封入）ＦＥＴによる差動入力回路プッシュプルドライブＤＣ
アンプ構成を採用し，左右独立電源供給により安定動作を実現していました。

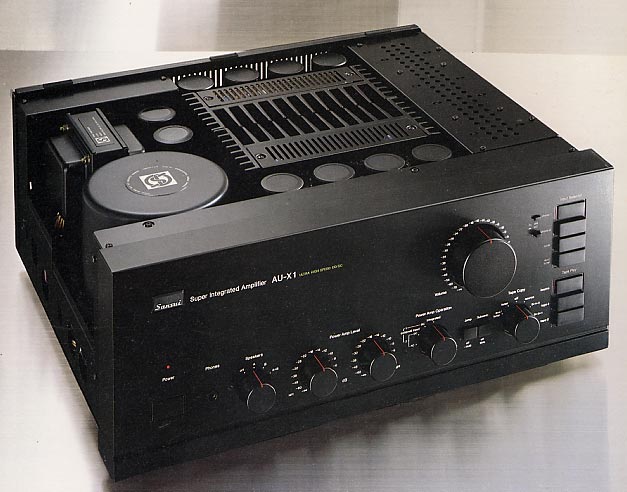

電源部は，２つのパワートランスを搭載し，トータル８電源方式の大型重量級のものが搭載されていました。
パワーステージへの電源供給は，左右チャンネルを独立させた，２巻線，２整流回路による大型トロイダル
トランス（電源容量６００ＶＡ）とオーディオ専用大容量電解コンデンサー１０，０００μＦ×８をパラレル接続し
アース回路には１．２mm厚銅板を使用した構成で，レギュレーションのよい安定した電源供給を実現してい
ました。プリドライブ段へは大型ＥＩトランス（電源容量８０ＶＡ）による左右チャンネル独立２電源方式を採用し
ていました。また，イコライザーアンプ部，フラットアンプ部へは左右独立した定電圧回路により供給され，ＭＣ
ヘッドアンプ部には別巻線によるこれも左右独立した定電圧回路により供給されるという，２パワートランス，
トータル８電源方式により動特性に優れた安定した電源部を実現していました。アンプ全体の半分が電源部
という単体パワーアンプ並の内部は，その電源部の強力さを表していました。

パーツも，大型のダイカストシンカー，高能率三重編組構造スピーカーコードによる配線，高速出力素子ＮＭ-
ＬＡＰＴ，ＣＰ（コンダクティブ・プラスティック）マスターボリューム等厳選したものが使用されていました。
機能的には，プリメインとしてだけでなく，パワーアンプとしても使える設計で，フロントパネルのスイッチにより
パワーアンプ部入力１（ＤＣ入力），入力２（ＤＣ/ＡＣ入力）が切り換えが可能で，左右独立のパワーアンプ入
力ボリュームも装備されていました。トーンコントロールは省略されていましたが，ＭＣヘッドアンプを装備した
ＭＣ対応のＰＨＯＮＯ入力，２系統のテープ端子，サブソニックフィルターなど，プリメインアンプとしても充分な
機能が装備されていました。

以上のように，ＡＵ-Ｘ１は，サンスイのプリメインアンプの中でも別格的存在として贅を尽くした設計がなされ
価格的にもプリメインアンプの枠を超えた高級アンプでしたが，堂々たる再生音は，プリメインアンプの枠を超
えた，まさにサンスイのいう「スーパーインテグレーテッドアンプ」でした。


以下に，当時のカタログの一部をご紹介します。


◎あくまでストレートに，あくまでピュアに
◎底力を秘めた強力電源部
◎動的歪を徹底的に追求
◎理想的なコンストラクション，吟味されつくした素材
◎とどまることを知らない豊かな発展性

◎１６０Ｗ＋１６０Ｗ（８Ω），２２０Ｗ＋
　２２０Ｗ（４Ω）の強力パワーアンプ部
◎高速応答を実現の新開発高速出力素子
　ＮＭ-ＬＡＰＴとダイアモンド差動回路
◎プッシュプル入出力回路をさらに前進
　させたＤＣ構成ＭＣヘッドアンプ部
◎ダイアモンド差動回路を搭載した高精度
　イコライザーアンプ部
◎ＤＣ構成プッシュプル・ドライブ回路の
　フラットアンプ
◎左右独立，２パワートランス，
　トータル８電源方式の大型電源部が
　ダイアモンド差動回路を強力にドライブ
◎スピーカー配線コード，スピーカー切換え，
　出力端子構成はストレート伝送重視設計
◎パワーアンプ，プリアンプを独立して使用
　できるオペレーション・スイッチ
◎音質の良いＣＰ型（コンダクティブ・プラス
　ティック）マスターボリュームを採用
◎ショートストローク型入力セレクタースイッチ

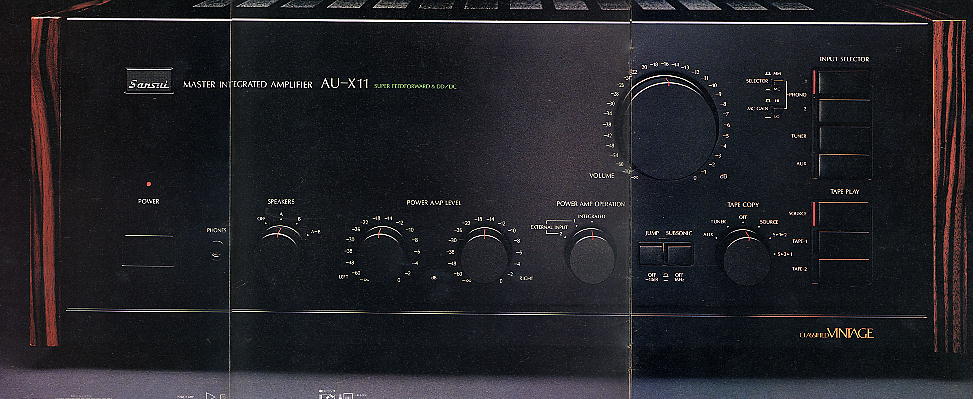

ＳＡＮＳＵＩ　ＡＵ-Ｘ１１
ＭＡＳＴＥＲ　ＩＮＴＥＧＲＡＴＥＤ　ＡＭＰＬＩＦＩＥＲ　￥２７５，０００

１９８１年，ＡＵ-Ｘ１は，ＡＵ-Ｘ１１にモデルチェンジされました。価格も上昇していましたが，サンスイのプレステ
ージ機として内部の強化も行われていました。

最大の改良点は，サンスイが苦心の末開発に成功した「スーパー・フィードフォワード・システム」の搭載でした。
「スーパー・フィードフォワード・システム」は，歪成分だけを抽出してそれを逆位相にして出力で合成し，歪をキャ
ンセルするという「フィードフォワード理論」によるもので，シンプルで理想的な歪み低減方式といわれていました。
しかし，アンプの発振等難しい問題がありそれまで実現されていませんでした。
サンスイの「スーパー・フィードフォワード・システム」では，ＮＦＢ（ネガティブ・フィードバック＝負帰還）を結合し，
フィードフォワードのための逆位相歪を取り出す役目をするとともに，低域の歪改善に働くようになっていました。
そして，高域の歪はフィードフォワードが効果的にキャンセルするという仕組みでした。理論的には，パワー段に
発生する歪は，測定できないものまですべてゼロにできるという革新的といえたシステムでした。歪打ち消し信
号増幅のためのエラーコレクションアンプ（Ａ級動作）が設けられ，コンピューターを駆使し，２ポール出力サミング
ネットワークを開発して搭載することにより，「スーパー・フィードフォワード・システム」の効果はさらに高められて
いました。

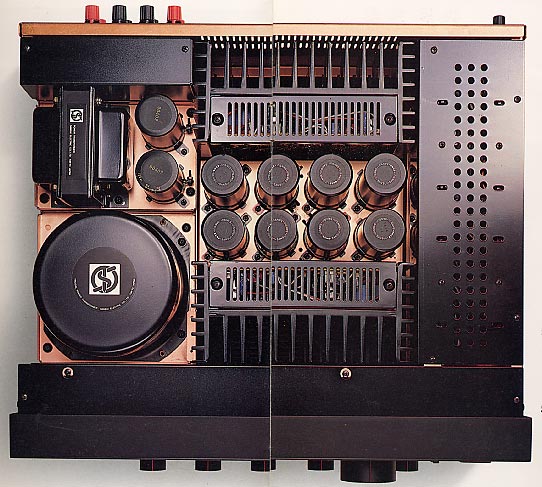

その他の改良点として，コンストラクションの変更がありました。電解コンデンサー等のパーツ配置が多少
変わり，「マグネティック・ディストーション（磁界による信号波形の変調作用）」の排除を図るために，全面
的にシャーシに銅メッキが施され，サイドにローズウッドのパネルが装備され，さらには，銅メッキ加工のビ
スの使用など，構造・素材の吟味，改良が行われていました。
また，微少信号レベルを扱うセレクター類は，すべて精密マイクロリレーが使用され，フロントパネルからの
リモートコントロール化が図られ，信号の不要な引き回しが排除されていました。
ＭＣ入力は，新たにＨｉｇｈポジション（８５μＶ/３０Ω）とＬｏｗポジション（２７０μＶ/１００Ω）の入力ゲイン切
換スイッチが設けられ，カートリッジへの対応性を高めていました。

以上のように，ＡＵ-Ｘ１１は，ＡＵ-Ｘ１をさらに強化した内容を持ち，当時としてはプリメインアンプとして破格
の価格と内容を持った弩級ともいえるアンプでした。そして，肉厚で堂々たる音は健在でした。



以下に，当時のカタログの一部をご紹介します。


※本ページに掲載したAＵ-Ｘ１，ＡＵ-Ｘ１１の写真，仕様表等は，
　１９７９年２月，１９８１年２月のＳＡＮＳＵＩのカタログより抜粋し
　たもので，山水電気株式会社に著作権があります。したがって
　これらの写真等を無断で転載・引用等することは法律で禁じら
　れていますのでご注意ください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
