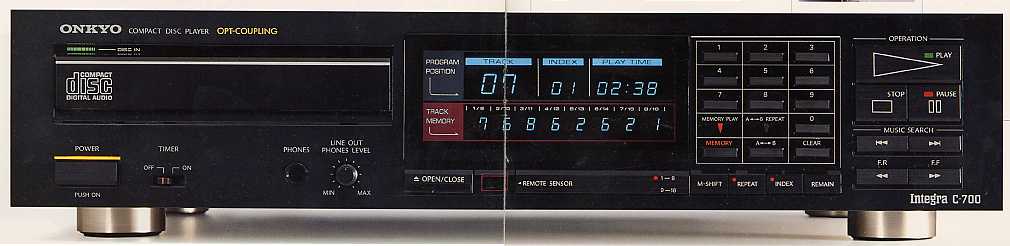

ONKYO IntegraC−700
OPT-COUPLING COMPACT DISC PLAYER ¥138,000
オンキョーが1985年に発売したCDプレーヤー。世界で初めて「光伝送」によるデジタル・アナログ間の
信号伝送方式を搭載したCDプレーヤーで,このC−700以降,フォトカプラーなどによる「光伝送」が多
くのCDプレーヤーに取り入れられていきました。どっしりとした外観と,その中に秘められた先進性は,
当時,話題を呼びました。C−700では,デジタル回路とアナログ回路を完全に電気的に分離するために光ファイバーを利用した
世界初の「光伝送システム」を搭載していました。デジタル信号処理回路のクロック信号をはじめ,回転
系,光学系のサーボ,ディスプレー表示などから発生するパルス成分がアナログ信号に流れ込むことを
防ぐために,デジタル回路終段のデジタルフィルターの出口とD/Aコンバーターとの間を光ファイバーケ
ーブルで結合して信号ライン,アースライン共にデジタル/アナログ間を完全に分離し,電源回路もデジ
タル/アナログ分割を徹底して行っていました。「光伝送」は,実際には,16ビットのデジタル信号をシ
リアル変換し,L/Rクロック,ワードクロック,ビットクロック,データー信号,ディエンファシスとオーディオ
ミューティング信号の系6系統の光信号が,6本の光ファイバーで送られる形になっていました。デジタル部は,96次オーバーサンプリングデジタルフィルターと2倍オーバーサンプリングの高精度・高
速16ビット・D/Aコンバーターの組み合わせになっていました。これに,折り返し雑音の影響を完全に
除くために7次のアクティブ・ローパスフィルターを搭載していました。ピックアップメカニズム部は,レーザーピックアップ,ピックアップ駆動モーター,ディスク回転用モーター
等の機構部品をアウトサートシャーシによる超精密仕上げの一体化構造を採用し,このヘッドブロックは
メインシャーシから浮かせた防振構造になっていて,外部からの振動・衝撃等の影響を避けるようになっ
ていました。「光伝送」を採用した結果得られて中高音の美しさを生かし,それに劣らない低音部再生をするために,
電源部,アナログ部には同社のインテグラシリーズのプリメインアンプで開発された技術が投入されて
いました。電源トランスは,巻線をデジタル/アナログ別巻線とし,さらに,巻線間をシールドして相互の
干渉を排除していました。また,アナログ電源には,アンプで開発されたデルタターボ回路を付加し,電源
トランスを純電気的に切り離し,電源トランスからの変調雑音のアナログ回路への流れ込みを完全にカッ
トしていました。また,アナログ回路には,同じくアンプで開発されたスーパーサーボ方式を採用し,不要
な超低域成分をカットし,信号系路のコンデンサーを排除したDC構成を実現していました。これらにより,
特に,低域特性の向上が図られていました。オンキョー渾身の力作ともいえたC−700は,その歪み感の少ない透明感のある中高域の再生により,
「光伝送」の威力を世に知らしめ,多くの追随者を生み出しました。しかし,「光伝送」のみならず,各部
にオンキョーのアンプ技術,電源部技術が生きた名機だったと思います。
以下に,当時のカタログの一部をご紹介します。
光ファイバーケーブルによる
”光伝送方式”採用。
CD音質の改善のキーポイント
<デジ/アナ完全分離>を
世界で初めて実現しました。
◎世界初の「光伝送方式」採用。 |
◎デジタル/アナログを完全分離する光伝送方式 |
◎96次オーバーサンプリングデジタルフィルター。 |
◎7次アクティブ・アナログフィルター。 |
◎一体化・精密仕上げのレーザーピックアップ駆動機構。 |
◎巻線間シールド付トランス,デルタターボ電源方式などの
クオリティ電源対策。 |
◎スーパーサーボ方式・アナログ回路構成。 |
◎16曲ランダムメモリー演奏機能。 |
●Integra C−700主要定格●
標本化周波数 | 44.1kHz |
復号化ビット数 | 16ビット直線 |
周波数特性 | 2Hz〜20kHz(±0.5dB) |
高調波歪率 | 0.003%以下(1kHz) |
ダイナミックレンジ | 96dB以上 |
SN比 | 96dB以上 |
クロストーク | 93dB以上(1kHz) |
ワウフラッター | 測定限界以下(水晶精度) |
出力レベル | 2Vrms |
モーター | DCサーボモーター×2,DCモーター×1 |
消費電力 | 29W |
外形寸法 | 435W×102H×350Dmm |
重量 | 6kg |
※本ページに掲載したC-700の写真・仕様表等は1985年9月の
ONKYOのカタログより抜粋したもので,オンキョー株式会社に著作
権があります。したがってこれらの写真等を無断で転載,引用等をす
ることは法律で禁じられていますので,ご注意ください。
