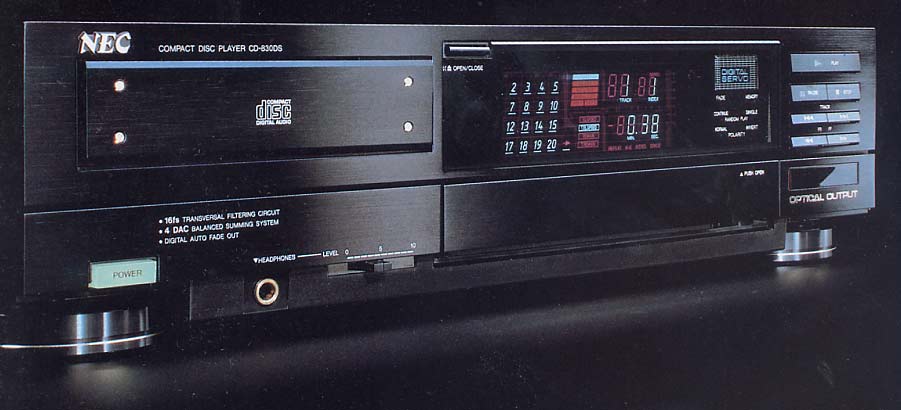

ＮＥＣ ＣＤ− ８３０ＤＳ
ＣＯＭＰＡＣＴ ＤＩＳＣ ＰＬＡＹＥＲ ￥９２，３００
ＮＥＣが１９８８年に発売したＣＤプレーヤー。優れたデジタル技術を持つＮＥＣは，当時ＣＤプレーヤーを中心に
オーディオ分野での活躍が目立っていました。このＣＤ−８３０ＤＳは，デザインは至って平凡ですが，画期的な
技術を搭載していた隠れた名機といった存在で，その音も非凡なものがありました。ＣＤ−８３０ＤＳの最大の特徴は，１６ｆｓＴ．Ｆ．Ｃ（Ｔｒａｎｓｖｅｒｓａｌ Ｆｉｌｔｅｒｉｎｇ Ｃｉｒｃｕｉｔ）と称する世界初の１６倍オー
バーサンプリング方式のデジタルフィルターを採用していたことです。この１６ｆｓＴ．Ｆ．Ｃは，８倍オーバーサンプ
リングのデジタルフィルターをチャンネル当たり２個搭載し，８倍オーバーサンプリングの信号を半波長ずらせて
重ね，２つの８倍オーバーサンプリングの信号の中間データを平均値補間によって作りだし，等価的に１６倍オ
ーバーサンプリングの信号を得るという方式でした。これによって，１６倍オーバーサンプリングに相当する精度
を確保し，サンプリング周波数を一気に１６倍の７０５．６ｋＨｚにまでシフトアップすることでローバスフィルターの
負担を軽くすることができ，後段のアナログフィルターは，シンプルな２次のパッシブ型となり，通過帯域の拡大
と，素子歪位相歪の大幅な改善を実現していました。ＤＡコンバーターは，４ＤＡＣ Ｂ．Ｓ．Ｓ（Ｂａｌａｎｃｅｄ Ｓｕｍｍｉｎｇ Ｓｙｓｔｅｍ）と称する方式を採用していました。これは
直線性の良さで選ばれたＤＡＣの中から，さらに小レベル時の精度で特別に選んだＤ／ＡコンバーターをＬｃｈ，Ｒｃｈ
それぞれ２個使用したバランス型変換回路で，高精度なＤ／Ａ変換を実現していました。また，ユニポーラ型ＤＡＣ
をバランス動作させることで，カップリングコンデンサーを不要とし，アナログ部の信号経路のシンプル化も図られて
いました。トラッキングサーボには，光ピックアップからの信号をＡ／Ｄ変換し，デジタル処理でフィルタリングやコントロールを
行い，再びＤ／Ａ変換して光ピックアップを動作させる「デジタルサーボ」を世界で初めて搭載していました。この「デ
ジタルサーボ」は，ディスクごとにサーボ回路の最適設定ができ，コントロールが安定し，ディスクのキズやほこりな
どによるエラーが大幅に低減されていました。デジタル化により，低消費電力も実現し，電源部の負担やアナログ
回路への影響も低減されました。光ピックアップには，Ｉ／Ｖ（電流／電流）アンプが内蔵され，出力信号を高めて出
力され，外乱雑音に強いピックアップ系を形成していました。「高剛性耐振構造シャーシ」と称して，耐振動特性を高めるために，メカニズムベースは高剛性化され，底板も，通常
の１mm厚の底板に，１．６mm厚の鉄板をプラスした二重構造にされていました。設置する脚も，高剛性で耐振動特
性に優れた焼結合金脚を装備していました。この焼結合金脚は，面接地と３点接地の選択が可能な構造になってい
ました。また，電源部は，アナログ，デジタル独立して，相互干渉を避けるため，それぞれに専用のトランスを搭載し
た２トランス構成で，極太ＯＦＣ電源コードとともに，強力な電源部を形成していました。デジタル回路とアナログ回路
の間の信号伝送は，フォトカプラーにより行われ，電気的な干渉が遮断された「光伝送」を採用していました。
機能的には，「アブソリュートフェーズ（信号極性）切換スイッチ」を装備して，ＣＤの位相管理ができるようになっていま
した。デジタル出力は，光と同軸の２系統を装備していました。このように，ＣＤ−８３０ＤＳは，デジタル技術のＮＥＣならではの先進的な技術を満載した高性能なＣＤプレーヤーでし
た。オーディオにおけるＮＥＣというブランド力のためか，あまり大きな話題を呼ぶことはありませんでしたが，その音は
平凡な外観とは違った鮮度の高いものでした。私は，まさに隠れた名機のひとつだと思っています。そして，ここで開発
された技術が，ＣＤ−１０へとつながっていきました。
以下に，当時のカタログの一部をご紹介します。
デジタルテクノロジーを極めた
先進のＣＤプレーヤーＣＤ-８３０ＤＳ。
もっと深く，もっと濃く，音楽とつきあいたい。
| ◎１６ｆｓ Ｔｒａｎｓｖｅｒｓａｌ Filtering Ｃｉｒｃｕｉｔ |
| ◎４ＤＡＣ Ｂａｌａｎｃｅｄ Ｓｕｍｍｉｎｇ Ｓｙｓｔｅｍ |
| ◎Ｉ／Ｖ（電流／電流）アンプ内蔵，光ピックアップ |
| ◎デジタルサーボ回路 |
| ◎高剛性耐振構造シャーシ・焼結合金脚 |
| ◎Ａ／Ｄ完全独立トランス電源 |
| ◎アブソリュートフェーズ（信号極性）切換スイッチ |
| ◎デジタルアウト（光／同軸）装備 |
| ◎無干渉思想を追求した光伝送 |
| ◎極太ＯＦＣ電源コード |
●ＣＤ−８３０ＤＳの仕様●
| 周波数特性 | ５Ｈｚ〜２０ｋＨｚ（±０．５dB） |
| 全高調波歪率 | ０．００１８％以下 |
| ダイナミックレンジ | ９８dB以上 |
| Ｓ／Ｎ比 | １０５dB以上 |
| チャンネルセパレーション | １０３dB以上（１ｋＨｚ） |
| ワウ・フラッター | 測定限界値以下（水晶発振精度） |
| 出力レベル | アナログ：２．５Ｖrms デジタル：０．５Ｖp-p／７５Ω（ＣＯＡＸＩＡＬ） |
| 電源 | ＡＣ１００Ｖ ５０／６０Ｈｚ |
| 消費電力 | ２５Ｗ |
| 外形寸法 | ４３０（Ｗ）×１１２（Ｈ）×３２８（Ｄ）mm |
| 重量 | １１．５ｋｇ |
※本ページに掲載したＣＤ−８３０ＤＳの写真・仕様表等は１９８９年４月の
ＮＥＣのカタログより抜粋したもので，ＮＥＣホームエレクトロニクス株式会
社に著作権があります。したがって，これらの写真等を無断で転載，引
用等をすることは法律で禁じられていますので，ご注意ください。現在もご使用中の方，また，かつて使っていた方。あるいは，思い出や印象のある方
