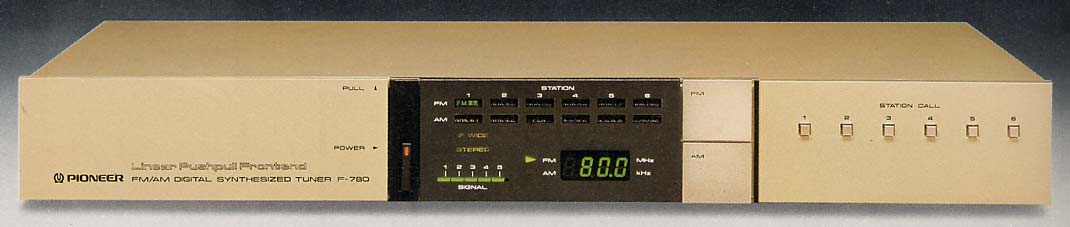

ＰＩＯＮＥＥＲ　Ｆ-７８０
ＦＭ/ＡＭ 　ＤＩＧＩＴＡＬ　ＳＹＮＴＨＥＳＩＺＥＤ　ＴＵＮＥＲ　￥４９，８００

１９８１年にパイオニアが発売したシンセサイザーチューナー。中級機ながら，それまでのパイ
オニアのより上級のチューナーに搭載されてきた技術を継承し，使い易いシンセサイザーチュ
ーナーとして，洗練されたデザインの中にまとめられた1台でした。

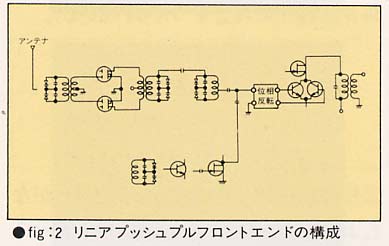

フロントエンド部は，ＲＦ相互変調（２つの強力な電波がチューナーに入った場合，使用半導体
の非直線性のために，その周波数の和や差などの妨害信号が発生し，妨害波となったり架空
の局が出現したりする現象）を排除するために，ツインバリキャップと新開発のＩＤ　ＭＯＳ　ＦＥＴ
で構成した「リニアプッシュプルフロントエンド」を採用していました。



シンセサイザーチューナーに搭載される同調素子バリキャップは，バリコン同調に比べ，ダイオ
ード素子同調であるため，素子自体が飽和状態になりやすく，ダイナミックレンジが狭く同調性
能で劣るといわれていました。Ｆ-７８０では，このバリキャップをツインにして搭載して，従来の
バリキャップ同調に比べ大幅に性能を高め，バリコンに匹敵する入力特性を実現していました。
ＲＦ増幅素子として従来の素子に比べ特性を８dBも高めた新開発のＩＤ　ＭＯＳ　ＦＥＴを採用し，
これをプッシュプル構成としていました。これらの結果，ダイナミックレンジは，従来機種に比べ
て１１dBアップしていました。

水晶発振器でつくる基準周波数とローカル発振周波数を位相比較して発振周波数をロックす
るクォーツシンセサイザー方式のチューナーでは，従来基準周波数を１２．５ｋＨｚとしていまし
たが，Ｆ-７８０では，この値を２５ｋＨｚにアップした「パルススワロー方式」を採用していました。
基準周波数を再生帯域外に追いやることで，基準周波数が信号ラインに残留してノイズにな
ることを防ぎ，クォーツシンセサイザーの安定した動作と高ＳＮ比を実現していました。
また，受信周波数のデジタル表示には，一定のサイクルで常に信号を送り続けるダイナミック
方式ではなく，周波数を変えるときだけ信号を送るためＳＮ比の劣化の少ないスタティック方式
が採用されていました。

検波回路には「パルスカウント方式」が採用されていました。 パルスカウント方式は，トリオが
初めて採用した方式でしたが，従来ＬＣによる共振回路を用いて行っていた検波段にデジタル
技術を導入したものです。ＦＭ波を一度パルス化しデジタル的に処理することで，ひずみの原因
となる非直線性や温度変化によるドリフトを排除した優れた方式でした。さらに，ＩF（中間周波数）
を２段階設けるダブル・コンバート方式を採用して高感度と優れた特性を実現していました。ダブ
ルコンバート方式で発生しやすいビートに対する対策をとっていることが特徴で，第２ミキサー段
にリニア掛け算器を使用し，高調波による和や差の成分によるビートを抑え，さらに，第２ローカ
ル発振器にプッシュプル回路を採用し，ここでも高調波を出にくくし，ビートの発生を抑える設計
で，「クリーンパルスカウント」と称していました。
ＭＰＸ部は，コンポジット信号そのものが，能動素子を通過せず，不要な信号はアースに落とされ
るようにした「ダイレクトスルーＭＰＸ」として，ＳＮ比と歪率特性を高めていました。

ＦＭ/ＡＭとも各６局プリセットできるようになっており，スイッチを消した後もバックアップ電源回路
の働きで，再びスイッチを入れたときにも同じ局が受信されるラストワンメモリー機構が内蔵され
ていました。また，ＦＭ/ＡＭ双方に音質と選択度を電波状況に応じて使い分けられるＷＩＤＥ　ａｎｄ
ＮＡＲＲＯＷ切り換え回路も搭載されていました。



プリメインアンプのＡ-９８０との共通性をもたせた，中央に集中的に表示部を配置したデザインは，
Ａ-９８０とともに，通産省の１９８１年度グッドデザイン部門別大賞を受賞していました。実際，見やす
く分かりやすい斬新なデザインでしたが，反面，それまでのコンポーネントや他社製品と組み合わせ
るとマッチングしないため，ユーザーからは賛否両論でもありました。

以上のように，Ｆ-７８０は，パイオニアの蓄積してきたチューナー技術を，シンセサイザーチューナー
としてスマートに形にしたともいえるモデルでした。当時，次第に主流となり始めていたシンセサイザー
チューナーの中級機の中で，受信性能と音質を高い次元で両立させた1台として高い評価を受けてい
ました。

以下に，当時のカタログの一部をご紹介します。

◎妨害排除能力をいちだんと高めた
　リニアプッシュプルフロントエンド。
◎クォーツシンセサイザーのメリットをより高めた
　パルススワロー方式。
◎受信性能をクリアーな音質を得た
　クリーンパルスカウント。
◎ＦＭ/ＡＭ
　各６局プリセット。
●ＳＮ比と比率特性を高めた，ダイレクトスルーＭＰＸ
●音質と選択度を電波状況に応じて使い分けることのできる
　ＡＭ/ＦＭ各ＷＩＤＥ　ａｎｄ　ＮＡＲＲＯＷ切換え回路
●スイッチを消したあともバックアップ電源回路の働きで，
　再びスイッチを入れたときも同じ放送局が瞬時に受信できる，
　ラストワンメモリー機構内蔵
●ＳＮ比劣化のないスタティック表示方式
●ＲＥＣレベルチェック

●主な仕様●



（ＦＭ部）

ＳＮ比５０dB感度	３．２μＶ　新ＩＨＦ１６．２dBｆ（モノ）　　１９．５μＶ　新ＩＨＦ３７．２dBｆ（ステレオ）
実用感度（ＮＡＲＲＯＷ　７５Ω）	０．９５μＶ　新ＩＨＦ１０．８dBｆ（モノ）
ＳＮ比	９２dB（モノ，８０dBｆ入力時）　　８６dB（ステレオ，８０dBｆ入力時）
高調波歪率	（ＷＩＤＥ）　　　モノ　　  ：０．０３％（１００Ｈｚ），０． ０３％（１ｋＨｚ），０．０３％（１０ｋＨｚ）  　　　　　 　　　ステレオ：０．０４％（１００Ｈｚ），０．０４％（１ｋＨｚ），０．０９％（１０ｋＨｚ）  （ＮＡＲＲＯＷ）モノ　　  ：０．０８％（１ｋＨｚ）　ステレオ：０．３％（１ｋＨｚ）
キャプチュアレシオ	（ＷＩＤＥ）１．０dB　　（ＮＡＲＲＯＷ）２．０dB
実効選択度	（ＷＩＤＥ）４０dB（４００ｋＨｚ）　　（ＮＡＲＲＯＷ）６０dB（３００ｋＨｚ）
ステレオセパレーション	（ＷＩＤＥ）　　　６０dB（１ｋＨｚ），５０dB（５０Ｈｚ〜１０ｋＨｚ）
周波数特性	２０Ｈｚ〜１５ｋＨｚ　±０．５dB
イメージ妨害比	８０dB
ＩＦ妨害比	１００dB
スプリアス妨害比	８０dB
ＡＭ抑圧比	６０dB
サブキャリア抑圧比	７０dB
ミューティング動作レベル	５μＶ（２５．２dBｆ）
アンテナ入力インピーダンス	３００Ω平衡型，７５Ω不平衡型

（ＡＭ部）

実用感度	３００μＶ／ｍ（バーアンテナ）　　３０μＶ（外部アンテナ）
選択度	ＷＩＤＥ１８dB，ＮＡＲＲＯＷ５０dB
ＳＮ比	５０dB
イメージ妨害比	６５dB
ＩＦ妨害比	９０dB

（出力部，電源部その他）

出力端子  （出力レベル／インピーダンス）	ＦＭ（１００％変調）：６５０ｍＶ／１．１kΩ  ＡＭ（３０％変調）：２００ｍＶ／１．１kΩ
電源電圧	ＡＣ１００Ｖ，５０／６０Ｈｚ
消費電力	１２Ｗ
外形寸法	４２０（Ｗ）×６０（Ｈ）×３８０（Ｄ）mm
重量	４．５ｋｇ

※本ページに掲載したＦ-７８０の写真，仕様表等は１９８２年３月
　のＰＩＯＮＥＥＲのカタログより抜粋したもので，パイオニア株式
　会社に著作権があります。したがって，これらの写真等を無断で
　転載・引用等することは法律で禁じられていますのでご注意くだ
　さい。
