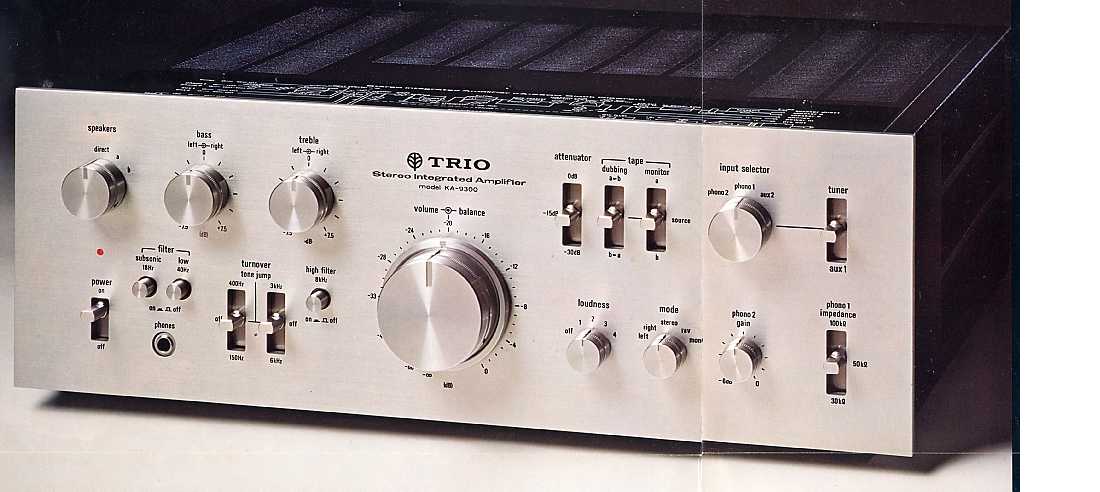

ＴＲＩＯ ＫＡ-９３００
ＳＴＥＲＥＯ ＩＮＴＥＧＲＡＴＥＤ ＡＭＰＬＩＦＩＥＲ ￥１５０，０００
１９７６年にトリオ（現ケンウッド）が発売したプリメインアンプ。プリメインアンプとしては初めてＤＣアンプ
をメインアンプ部に採用し，ＤＣアンプブームを巻き起こしました。そして，このＫＡ-９３００以降，ＤＣアン
プが一般的なものとなりました。
ＤＣアンプは，その名の通り，直流領域まで増幅性能を持つアンプで，そのために，信号経路からカップ
リングコンデンサーを排除したもので，当時，トリオではＮＦループ内にもコンデンサーを持たないことを売
りにしていました。当時，ＯＣＬ（アウトプット・コンデンサーレス），ＩＣＬ（インプット・コンデンサーレス）とい
うように，信号経路からコンデンサーを追放しようとする発想が広まり，「ＤＣアンプ」とともに「ダイレクトカ
ップリング」と称されて，各社に一気に広まっていきました。
現在では常識となっている，信号経路，ＮＦループ内に時定数を形成するコンデンサーを持たないＤＣア
ンプとすることで，低域の位相特性の向上，過渡応答特性の改善，超低域の安定した再生など多くの
メリットがあったようです。
ＫＡ-９３００では，このＤＣアンプをプリメインアンプとして初めてパワー部に搭載し，ＫＡ-７３００以来の
左右独立電源と組み合わせ，その後のトリオ（ケンウッド）のアンプの基本を完成したともいえるモデル
でした。
パワーアンプ部は，初段ＦＥＴ差動増幅＋定電流駆動Ａ級増幅＋純コンプリメンタリー・パラレルプッシュ
プル増幅によるＩＣＬ・ＯＣＬ・ＤＣアンプという回路構成で，２０Ｈｚから２０ｋＨｚまで１２０Ｗ＋１２０Ｗの出
力を低歪み（歪率０．０５％）で保証したハイパワーアンプとしていました。
初段ＦＥＴには，高入力インピーダンスで特性の揃ったデュアルＦＥＴを採用し，３段差動増幅段は，裸利
得が大きく十分なＮＦＢをかけ，プリドライバー段の負荷回路を定電流化してパワートランジスタのバイア
スを安定化電源として，広帯域で低歪率で安定した特性を確保していました。
イコライザー部は，差動増幅＋Ａ級増幅＋ソースフォロア＋定電流負荷Ａ級増幅の初段差動増幅４段直
結オールＦＥＴ・ＩＣＬ方式となっていました。
初段差動増幅は，ＮチャンネルＦＥＴを使ったダイレクトカップリング方式として，位相まわりの特性を改善
し，ドレインにはごく低い電圧をかける回路とすることで，雑音の少ない回路としていました。４段直結回
路は裸利得が大きく，十分なＮＦＢと定電流回路の採用で，低歪率を実現していました。
また，ＰＨＯＮＯ入力は２系統搭載し，金メッキ端子となっていました。ＰＨＯＮＯ１は，カートリッジに合わ
せて，入力インピーダンスが３段切換ができ，ＰＨＯＮＯ２はＭＣカートリッジにも対応して，連続してゲイ
ンのコントロールができるようになっていました。
トーンコントロール回路は，初段差動３段直結フラットアンプ＋ＮＦＢ型ＴＲＥＢＬＥコントロール＋ＮＦＢ型
ＢＡＳＳコントロールの構成となっていました。
フラットアンプの初段には，定電流負荷回路を持つＦＥＴ差動増幅ＩＣＬ方式，出力段には定電流駆動バッ
ファーアンプを用いた±２電源３段直結回路を採用していました。これにより，ボリュームによるノイズ変
化が少なく，安定性にすぐれた低歪率設計となっていました。
トーンコントロールは，左右のトーンが別々にコントロールできる左右独立式で，ターンオーバーもＢＡＳＳ
１５０Ｈｚ・４００Ｈｚ，ＴＲＥＢＬＥ３ｋＨｚ・６ｋＨｚのそれぞれ２段階に切り換えられるようになっていました。

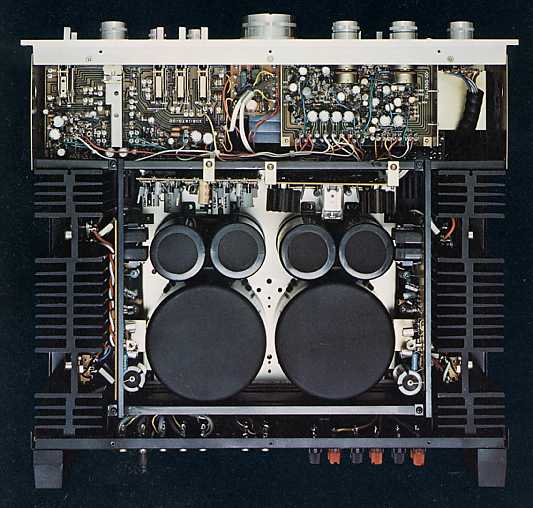

電電部は，トリオ自慢の左右独立電源で，レギュレーションがよくリーケージフラックスの少ないトロイダ
ルトランスを左右独立で２個搭載し，１８，０００μＦの大容量コンデンサーを４本使用したプリ部からパワ
ー部まで左右完全２電源方式としていました。また，イコライザー，コントロールアンプのローレベル用電
源には，左右別々のレギュレーターを使用して，パワー部の大入力信号の影響を抑えるようになってい
ました。
ボリュームは，４３ステップのアッテネーターで，レバー式３ステップのアッテネーターを組み合わせるこ
とで，広範囲の音量調整が可能となっていました。また，プリ部とパワーアンプ前段に同形式のアッテネ
ーターを使用した４連構成として，聴感上のＳＮ比を改善していました。
フィルター類は，定電流負荷回路を持つ低歪率設計ＮＦ型アクティブフィルターで，サブソニックフィルター
とローフィルター，ハイフィルターを搭載していました。また，ラウドネスコントロールは，４ステップ切り替え
式となっていました。
その他，スピーカー端子として，Ａ，Ｂ以外に，スピーカー切り換えスイッチの接触抵抗を通らず，プロテク
ションリレーから直接スピーカー端子につながる「スピーカーダイレクト端子」を搭載していました。
以上のように，ＫＡ-９３００は，プリメインアンプとして初めてＤＣパワーアンプを搭載し，基本に忠実なオ
ーソドックスな設計で，後のプリメインアンプに大きく影響を与えることとなりました。トリオらしいかっちり
としたクリアな音が特徴でした。
以下に，当時のカタログの一部をご紹介します。
