ＫＥＮＷＯＯＤ Ｌ−０２Ｔ
ＦＭ ＳＴＥＲＥＯ ＴＵＮＥＲ ￥３００，０００
ＫＥＮＷＯＯＤ Ｌ−０２Ｔ
ＦＭ ＳＴＥＲＥＯ ＴＵＮＥＲ ￥３００，０００

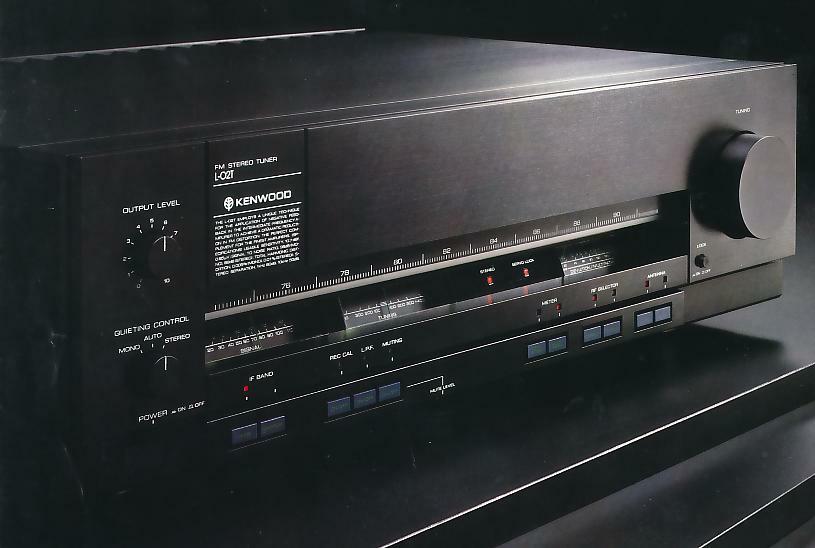

とにかく，このチューナーが発売されたときには驚いたものです。その価格もさることながら，チューナーと言うより
アンプ並の大きさにはまずびっくりしました。そして，何より試聴したとき，その音の良さに，決定的に衝撃を受けた
ことを思い出します。ニュースや生放送のＤＪ番組などを聴くと，スタジオの音をそのまま聴いているかのような声の
生々しさには感動したものです。これ以降，この超弩級のチューナーを超える製品は現れていません。恐らく，現在
でもこれを超える性能のＦＭチューナーはないのではないでしょうか。このチューナーは，周波数直線高精度７連バリコンを採用していました。これは，ものすごく高精度なもので，これ
以降，チューナーはデジタルシンセサイザー化してしまい，このような優れたバリコンを作ることのできる技術者も
いなくなってしまったのではないかと思います。ですから，このＬ−０２Ｔと同じチューナーを現在作ることは難しい
のかもしれません。音質をよくするために，「ノンスペクトラムＩＦシステム」，「ノンステップ・サンプリングホールドＭＰＸ」など，いわゆるフィ
ルターの悪影響を抑える努力が徹底的になされていました。このあたりには，現代のデジタル機器に通じるものがあ
るように思います。現在，ケンウッドが，ＣＤプレーヤー，ＭＤデッキなどのデジタルオーディオにおいて優れた製品を
開発しているのも偶然ではないのかもしれません。チューナーはつまりラジオ受信機ですから，高選択度と音質の両立が重要になります。周波数変調であるＦＭ信号
は，オーディオ信号の強弱や周波数成分により，つねに帯域幅の変化するスペクトルとして情報を伝えていますが
このスペクトルがＩＦバンドパスフィルターを通過するときに音楽情報が大きく損なわれていました。ＩＦフィルターを緩
やかな特性にしてスペクトルを通過させれば情報は損なわれませんが，今度は妨害波を排除する能力が低下して
音質が損なわれてしまいます。この「ノンスペクトラムＩＦシステム」は，ＩＦに入る信号からスペクトルを取り除きＩＦを通
過させ，その後でもとの信号にスペクトルを戻して検波することで低歪みと妨害排除能力を両立させた方式でした。ＫＴ−９９００以来伝統の「サンプリングホールドＭＰＸ」は，左右のオーディオ信号に分離するＭＰＸ段において，従来
の方形波に代わって立ち上がりの鋭いパルス波を使用し，パルスのピークを取り出し（サンプリングし）Ｌ・Ｒ分離のた
めのスイッチング信号とするもので，ピークだけをサンプリングするために低下しがちな信号の平均レベルを上げるた
め，次のサンプリング信号がくるまでピーク信号をホールドしＳＮ比を上げるというものでした。ピークだけを取り出すた
めに，左右信号のもれが少なく，次段のローパスフィルターへの負担が少なく，高いセパレーションを誇りました。
Ｌ−０２Ｔでは，さらにこの改良型の「ノンステップ・サンプリングホールドＭＰＸ」を搭載していました。これは，３８ｋＨｚ
付近のサブキャリア信号を除去するのにローパスフィルターを用いるのではなく，波形の組み合わせや合成で行い，
実際上ローパスフィルターを不要とした方式でした。そのほか，当時トリオの独自技術だったΣドライブサーキットを採用し，アンプの入力端子までケーブルの影響を抑え
ひずみのない信号電圧の伝送を目指していました。トリオは，この技術を，アンプ，ＣＤプレーヤーなど広く展開してい

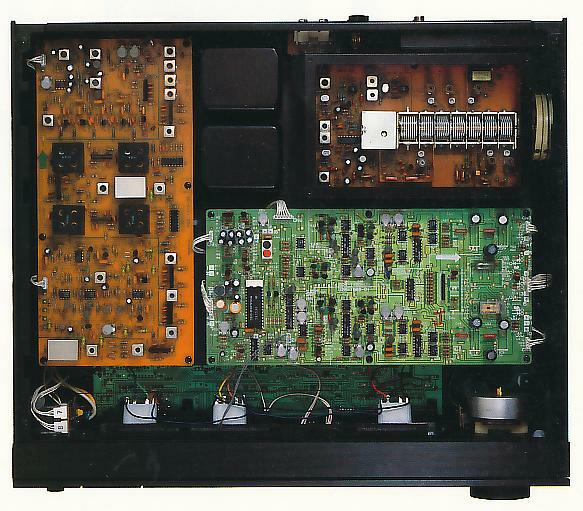

ました。電源部も，チューナーとは思えないほど強力でした。各動作ステージごとに，独立した電源を設置し，計６巻線の２ト
ランスというアンプ並のものすごいものでした。ＭＰＸ部は３電源，Ｌ・Ｒ信号分離後は，左右完全独立２電源という徹
底したものでした。チューナーでこれほどの電源部を持つものも他に例を見ないと思います。
トリオ（現ケンウッド）は，通信機メーカーでもあったので，チューナーの受信性能については，抜群の技術を持ってい
たため，このチューナーの受信性能もすばらしいものでした。強電界においても歪むことなく，弱電界でも高感度を示
していました。当時，「ＦＭはトリオ」とよく言われていましたが，オーディオの分野と通信機の分野の両方に精通して
いるメーカーならではのことだと思います。当時，同じクラスのＦＭチューナーを聴き比べると，同社のチューナーが断
然クリアな音を誇っていたのが印象に残っています。現在所有されている方は，ぜひ永く大切にしてください。これほどのチューナーは，まず２度と現れないでしょうから。
以下に，当時のカタログの一部をご紹介します。
ＴＨＥ ＦＭ
ＯＦ ＪＡＰＡＮ
かくて，ＦＭを究めた。
世界最高の低ひずみ率と高ＳＮ比を開発テーマに完成したＦＭチューナーＬ−０２Ｔ。
新技術「ノンスペクトラムＩＦシステム」，「ノンステップ・サンプリングホールドＭＰＸ」に
より長年の課題であった受信特性とオーディオ特性の両立を実現。ひずみ率０．００４
％，ＳＮ比９８dBとチューナーの範疇をはるかに超えた桁外れの性能を達成しました。
ＦＭの歴史に新しい１ページを開きます。
| ◎ひずみ率０．００４％の信号伝送を実現した
ノンスペクトラムＩＦシステム |
| ◎ローパスフィルターを追放，ひずみの発生を抑えた
ノンステップ・サンプリングホールドＭＰＸ |
| ◎ＩＭや大入力特性にすぐれた
ダイレクトコンバージョンシステム |
| ◎受信特性にすぐれたＲＦノーマルポジション
フロントエンドＩＦ・ＡＧＣ |
| ◎オールプッシュプルのフロントエンドＩＦ増幅 |
| ◎Σドライブサーキット |
| ◎全ステージ独立電源 |
| ◎１１０dBｆまで入力を直読できる
高精度シグナルメーター |
| ◎ダイヤルスケールアジャスター |
| ◎Ａ，Ｂ２系統のアンテナ端子 |
●ＦＭチューナー部●
| 受信周波数範囲 | ７６ＭＨｚ〜９０ＭＨｚ |
| アンテナインピーダンス（Ａ，Ｂ２系統） | ７５Ω不平衡 |
| 感度 ＮＯＲＭＡＬ（７５Ω）
ＤＩＲＥＣＴ（７５Ω） |
１０．７dBｆ（新ＩＨＦ） ０．９５μＶ（ＩＨＦ）
２５．２dBｆ（新ＩＨＦ） ５．０μＶ（ＩＨＦ） |
| ＳＮ比５０dB感度 ＮＯＲＭＡＬ（ＭＯＮＯ）
ＮＯＲＭＡＬ（ＳＴＥＲＥＯ） ＤＩＲＥＣＴ（ＭＯＮＯ） ＤＩＲＥＣＴ（ＳＴＥＲＥＯ） |
１５．８dBｆ（新ＩＨＦ） １．７μＶ（ＩＨＦ）
３７．２dBf（新ＩＨＦ） ２０μＶ（ＩＨＦ） ３１．２dBf（新ＩＨＦ） １０μＶ（ＩＨＦ） ５１．６dBf（新ＩＨＦ） １０５μＶ（ＩＨＦ） |
| 高調波ひずみ率
（ＡＮＴ・ＩＮ→Σ・ＯＵＴ アンテナ入力８５dBf） |
ＷＩＤＥ １００Ｈｚ ０．００４％（ＭＯＮＯ）０．０１５％（ＳＴＥＲＥＯ）
１ｋＨｚ ０．００４％（ＭＯＮＯ）０．０１％（ＳＴＥＲＥＯ） ６ｋＨｚ ０．０１５％（ＭＯＮＯ）０．０３％（ＳＴＥＲＥＯ） １５ｋＨｚ ０．０１％（ＭＯＮＯ） ０．１％（ＳＴＥＲＥＯ） ５０Ｈｚ〜１０ｋＨｚ ０．０１５％（ＭＯＮＯ）０．０４％（ＳＴＥＲＥＯ） ＮＡＲＲＯＷ １００Ｈｚ ０．００５％（ＭＯＮＯ）０．０８％（ＳＴＥＲＥＯ） １ｋＨｚ ０．０２％（ＭＯＮＯ） ０．０５％（ＳＴＥＲＥＯ） １５ｋＨｚ ０．０５％（ＭＯＮＯ） ０．５％（ＳＴＥＲＥＯ） ５０Ｈｚ〜１０ｋＨｚ ０．２％（ＭＯＮＯ） ０．２％（ＳＴＥＲＥＯ） |
| ＳＮ比
（ＡＮＴ・ＩＮ→Σ・ＯＵＴ １００％変調８５dBf入力） |
９８dB（ＭＯＮＯ） ８８dB（ＳＴＥＲＥＯ） |
| キャプチャーレシオ | ０．９dB（ＷＩＤＥ） ２．５dB（ＮＡＲＲＯＷ） |
| 実効選択度（ＩＨＦ） | ＮＡＲＲＯＷ ６５dB（±３００ｋＨｚ）
ＷＩＤＥ ４５dB |
| ステレオセパレーション
（ＡＮＴ・ＩＮ→Σ・ＯＵＴ） |
ＷＩＤＥ １ｋＨｚ ６０dB
５０Ｈｚ〜１０ｋＨｚ ５０dB １５ｋＨｚ ４５dB ＮＡＲＲＯＷ １ｋＨｚ ４７dB ５０Ｈｚ〜１０ｋＨｚ ３５dB |
| 周波数特性（ＡＮＴ・ＩＮ→Σ・ＯＵＴ） | １５Ｈｚ〜１５ｋＨｚ ＋０．２dB −０．５dB |
| イメージ妨害比 ８４ＭＨｚ ＮＯＲＭＡＬ | １２０dB |
| ＩＦ妨害比 ８４ＭＨｚ ＮＯＲＭＡＬ | １２０dB |
| スプリアス妨害比 ８４ＭＨｚ ＮＯＲＭＡＬ | １２０dB |
| ＡＭ抑圧比 | ７０dB |
| サブキャリア抑圧比 ローパスフィルターＯＮ
ローパスフィルターＯＦＦ |
７０dB
６５dB |
| レックキャリブレーション | ４４０Ｈｚ ５０％変調 |
| 出力レベルおよび出力インピーダンス | ＦＭ １ｋＨｚ １００％変調 固定出力 ０．７５Ｖ １Ω以下
Σ出力（可変） １．５Ｖ １Ω以下 |
| マルチパス出力 | 垂直出力 ０．５Ｖ ３ｋΩ
水平出力 ０．０１Ｖ １０ｋΩ |
| ダイヤルスケール・アジャスター | ±２mm |
●電源部その他●
| 電源電圧・電源周波数 | １００Ｖ ５０Ｈｚ／６０Ｈｚ |
| 定格消費電力（電気用品取締法に基づく表示） | ２８Ｗ |
| 最大外形寸法 | ４８０（Ｗ）×１４７．５（Ｈ）×４２３（Ｄ）mm |
| 重量 | １２．４ｋｇ |
※本ページに掲載したＬ−０２Ｔの写真，仕様表等は１９８１年１２月のＴＲＩＯ（ＫＥＮＷＯＯＤ）
のカタログより抜粋したもので，ケンウッド株式会社に著作権があります。したがって，これら
の写真等を無断で転載・引用等することは法律で禁じられていますのでご注意ください。
