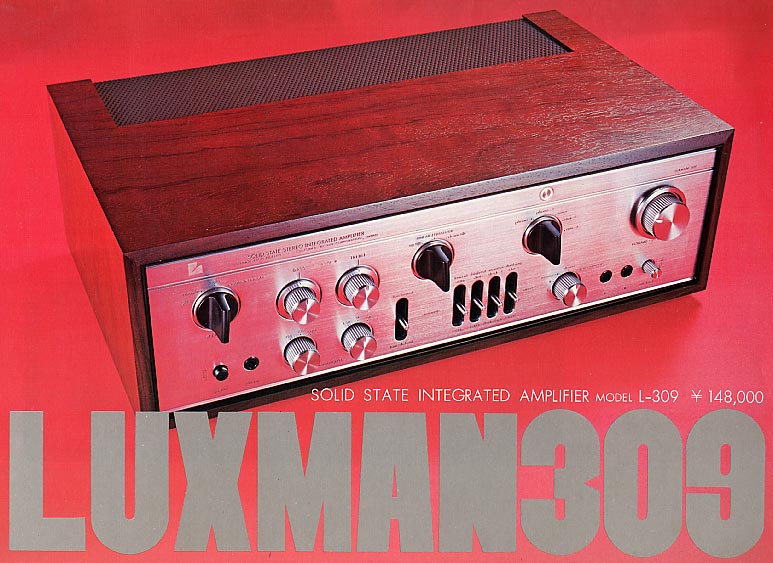

ＬＵＸＭＡＮ Ｌ-３０９
ＳＯＬＩＤ ＳＴＡＴＥ ＩＮＴＥＧＲＡＴＥＤ ＡＭＰＬＩＦＩＥＲ
￥１４８，０００
１９７３年にラックスが発売したプリメインアンプ。ラックス製ソリッドステートアンプの評価を高めた，１９６８年登場
のＳＱ-５０５から始まるＳＱ-５００シリーズの正常進化モデルともいえる存在がＬ-３００シリーズで，その中の最上
級機がこのＬ-３０９でした。
イコライザ回路は，リニアリティが高く，負荷に左右されにくいＡ級ＳＥＰＰ（Ｓｉｎｇｌｅ Ｅｎｄｅｄ Ｐｕｓｈ Ｐｕｌｌ）回路を採
用し，１ｋＨｚで３００ｍＶ以上の耐入力を確保していました。標準ＲＩＡＡカーブとの偏差は，使用パーツの許容誤差
を小さくしてバラツキを極度に抑えることで，±０．２dB以内に収めていました。超ローノイズ型トランジスタ，低雑音
抵抗を信号回路に使用して，高ＳＮ比を確保していました。
ＰＨＯＮＯ-１端子には，３段階（５０ｋΩ，６５ｋΩ，９０ｋΩ）の負荷インピーダンス切換が搭載されていました。

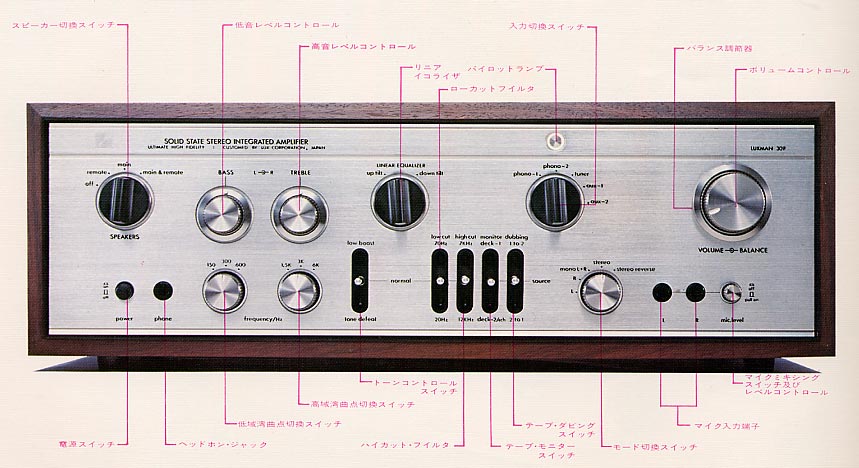

トーンコントロール回路には，変化特性の素直なラックス方式ＮＦ型を採用していました。湾曲点周波数切換は，高
低各３ポイントずつで，きめの細かい音質調整ができるようになっていました。トーンコントロール・スイッチには，こ
の回路を飛ばすディフィート位置とこの回路にローブースト回路が重畳されるローブースト位置が設けられていました。
また，Ｌ-３０９の大きな特徴として，「リニア・イコライザ」と呼ぶ新しい回路が付いていました。これは，イコライザ回
路の次の段に設けられた，録音出力には影響を与えず，１ｋＨｚを中心とする全帯域にわたるごくわずかの”低域下
り，高域上り”，”低域上り，高域下り”の直線的な特性を与える一種のトーンコントロールで，通常のトーンコントロー
ルでは補正しにくい，ＲＩＡＡカーブとのずれやソースの音のバランスの補償ができるシステムでした。
Ｌ-３０９は比較的多機能なアンプで，その他機能的には，マイク端子が前面に設けられ，ソースとのマイクミキシ
ングが可能でした。フィルタ回路は，ローカット・フィルタ（７０Ｈｚ，２０Ｈｚ）とハイカット・フィルタ（７ｋＨｚ，１２ｋＨｚ）
が備えられ，それぞれ２ポジションが選べるようになっていました。
変わったところでは，背面に０dB〜−１８dB連続可変のアッテネーターがあり，ボリュームを使いやすいレベルに
設定したり，プリとメインをセパレートしてメインアンプとして使う場合のレベルコントロールの役目をしたりしました。
さらに，背面には，ＴＵＮＥＲ端子用レベルコントロールがあり，ＰＨＯＮＯとのレベル差を解消することができるよう
になっていました。

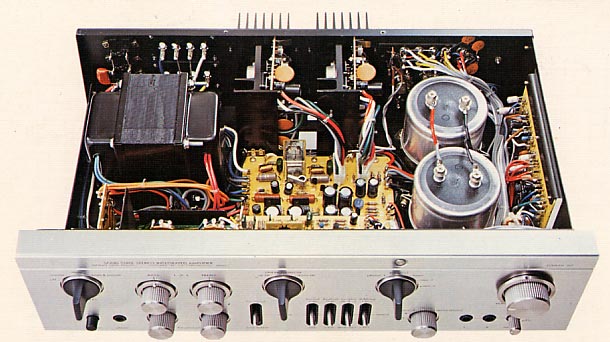

メインアンプ部は，＋−独立電源による２段差動全段直結ピュアコンプリメンタリー方式の回路を採用していました。
出力段のＢ級動作部分に，ペア特性の揃ったＮＰＮ型とＰＮＰ型のパワートランジスタをおのおのダーリントン接続し
て使用し，完全対称となるようにしていました。また，出力段とドライバー段には，ともに高域特性および耐破壊特
性がすぐれたトランジスタを使用して信頼性を高め，プリドライバー段には，高域遮断周波数が高くコレクタ出力容
量の少ないトランジスタを使用して，高域にわたるまで１ｋＨｚと同レベルの低歪みを実現していました。このプリド
ライバー段は，定電流駆動による差動増幅回路を採用し，Ｂ級動作を安定した状態に保っていました。
電源部は，Ａ級ドライブ電源用巻線とＢ級出力段用巻線を完全に分離し，Ｂ級出力段から２段差動段とＡ級ドライブ段
への影響を抑え，さらに，２段差動段とＡ級ドライブ段に供給する電源を定電圧化していました。
また，出力段用電源には，ハイリップルに耐えるコンピューター用大容量アルミニウム電解コンデンサ（１５，０００μＦ
６３ＷＶ）を採用していました。プリアンプ用電源にも定電圧回路を採用し，Ｂ級出力段の変動による混変調歪みを抑
えていました。
以上のように，Ｌ-３０９は，ラックスらしい丁寧な作りのアンプで，使いやすさとラックスらしい自然で優しい音を持った
１台でした。デザインにもラックスらしいこだわりと品位が感じられるところが魅力でした。１９７５年にはＬ-３０９Ｖへと
モデルチェンジを受け，ロングセラーモデルとなりました。
以下に，当時のカタログの一部をご紹介します。
