ＬＵＸ Ｌ-５５０
デュオ・ベータ・サーキット/Ｓ インテグレーテッド・アンプ ￥２５０，０００
ＬＵＸ Ｌ-５５０
デュオ・ベータ・サーキット/Ｓ インテグレーテッド・アンプ ￥２５０，０００
ラックスが１９８１年に発売した高級プリメインアンプ。ＳＴＡＴＵＳシリーズと称されたこの
一連の高級プリメインアンプは，Ｌ-５５０，Ｌ-５３０，Ｌ-５１０の３機種からなり，一番安い
Ｌ-５１０でも１３５，０００円もするという，プリメインアンプとしては非常にグレードの高い
シリーズでした。中でもこのＬ-５５０は，トップモデルであるとともに，２番手のＬ-５３０の
１６５，０００円という価格からも飛び抜けて高くなり，回路やパーツなど別格的存在で，
セパレートアンプにもせまるグレードを追求するとともに，一体型のプリメインアンプなら
ではの良さを追求した意欲作でした。Ｌ-５５０の最大の特徴は，プリメインアンプでありながら純Ａ級動作で５０Ｗ/ｃｈの出力
を持っていることでした。通常バイアス電流を固定で流しっぱなしにする純Ａ級動作では
大出力を得ようとすると発熱が非常に大きくなり，コンパクトなプリメインアンプの筐体に
納めることは大変なことです。電源効率も通常のＡＢ級動作に比べ４分の１程度になる
ので，２００Ｗクラスのアンプの電源部が必要になり，全体がどうしても大きくなり，プリ
メインアンプでは難しくなり，純Ａ級５０Ｗものプリメインアンプはとても異例なものでし

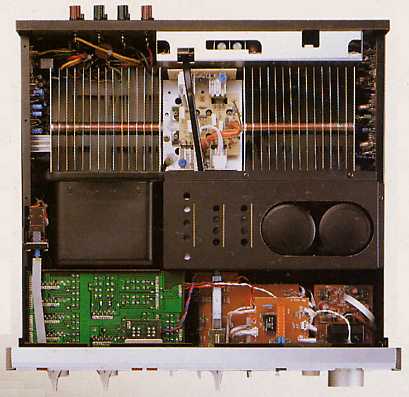

た。大量の発熱に対しては，大型のヒートパイプを２基搭載することで対処し，ヒートパイプを
左右対称に配置することで，放熱時の音を打ち消す形で追放する設計にもなっていまし
た。電源部は，特注のＥＩコアを用いて４００ＶＡの容量をもたせ，珪砂で内部を固めて温
度上昇を抑えていました。ケミカルコンデンサはアルミ純度９９．９９％の音質対策済み
の高級品で，容量３０，０００μＦのものを２個搭載していました。
このＳＴＡＴＵＳシリーズのプリメインアンプには，ラックス独自の１段増幅を特徴とした「デュオ・
ベータ・サーキット／Ｓ」という回路が採用されていました。これは，ラックスのそれまでの「デュ
オ・ベータ」技術と「ｐｌｕｓＸ電源」を統合し，発展させたものでした。「デュオ・ベータ」技術は，大
量のＮＦＢ（負帰）をかけて特性を改善を図ることをやめ，アンプの裸特性を向上させ，そこに適量
のＮＦＢをかけ，ＤＣサーボにより，可聴帯域外からの制御でアンプの動作の安定性を確保するも
のでした。この考え方を電源部に応用したのがｐｌｕｓＸ電源で，定電圧回路の細かな制御をやめ，
余裕ある電源部に，ゆとりある制御をかけていくものでした。これにより，電源電圧の細かなゆらぎ
がなくなり，安定したなめらかな電源供給が可能になっていたということです。
通常のパワーアンプ部は，ＮＦＢ（負帰還）をかけることで失われるゲインを稼ぐために，初段増幅，
２段目増幅というように，出力段に至るまでに２回増幅をしていました。デュオ・ベータ・サーキット
で「適量ＮＦＢ」ということで，高ゲインは不要となり，高性能な増幅素子を厳選して使用してたっぷ
りと電流を流し，必要なゲインを取りだす回路を完成し，２段目の増幅段を撤去したのが，「１段増
幅アンプ・デュオ・ベータ・サーキット／Ｓ」でした。これにより，増幅回路のシンプル化，パーツ点数
の減少が実現していました。この設計手法はイコライザー部やヘッドアンプにまで適用され，動特
性の優れたアンプとなっていました。機能面で特徴的だったのはトーンコントロールでした。高域，低域ともに９つのターンオーバー周
波数が選べるようになっていました。その他，イコライザのカーブを高域上昇，高域下降の特性に
微妙に調整できるリニア・イコライザ，少量の電流を流してアンプを温めるプリヒーティングや安定
動作に入ったことを示すウォームアップインジケーター，ＡＣ電源の極性を検知するライン・フェーズ
センサーなども特徴的な機能でした。Ｌ−５５０は，ラックスならではのこだわりが感じられる高級プリメインアンプでした。純Ａ級動作や
立体感のある独特のデザインなど印象に残る１台でした。この後もＬ−５５０Ｘ，Ｌ−５６０，Ｌ−５７０
Ｌ−５８０と後継機が続いていきましたが，その基礎を作った名機だったと思います。そのなめらか
で繊細でかつ渋みと陰影のある音は今でも記憶に残っています。
以下に，当時のカタログの一部をご紹介します。
アンプの純化は，
「一段増幅」と「Ａ級重視」に帰結する。
充実のデュオ・ベータとＡ級専用動作。
すべてがピュア！
| ◎イコライザにもパワー部にもサーキット／Ｓを |
| ◎Ａ級動作専用５０Ｗ/ｃｈの大出力をコンパクトに |
| ◎新型回路構成による高性能ＭＣヘッドアンプ |
| ◎リニア・イコライザで録音特性の補正も |
| ◎音質調整が緻密にできるトーンコントロール |
| ◎余裕ある実力の電源部 |
●Ｌ−５５０ ＳＰＥＣＩＦＩＣＡＴＩＯＮ●
| 実効出力 | ５０Ｗ＋５０Ｗ（Ａ級専用，８Ω，両ｃｈ同時） |
| 全高調波歪率 | ０．００５％以下（８Ω，両ｃｈ同時，−３dB） |
| 入力感度 | ｐｈｏｎｏ（ＭＭ）：２ｍＶ
ｐｈｏｎｏ（ＭＣ）：１００μＶ ｔｕｎｅｒ，ａｕｘ，ｍｏｎｉｔｏｒ：２５０ｍＶ ｍａｉｎ ｉｎ：２５０ｍＶ |
| 入力インピーダンス | ｐｈｏｎｏ（ＭＭ）：１００ｋΩ，５０ｋΩ，１００Ω
ｐｈｏｎｏ（ＭＣ）：３００Ω，１００Ω，４０Ω ｔｕｎｅｒ，ａｕｘ，ｍｏｎｉｔｏｒ：４０ｋΩ ｍａｉｎ ｉｎ：４７ｋΩ |
| ＳＮ比 | ｐｈｏｎｏ（ＭＭ）：８４dB
ｐｈｏｎｏ（ＭＣ）：８０dB（２５０μＶ入力） ｔｕｎｅｒ，ａｕｘ，ｍｏｎｉｔｏｒ：１１０dB ｍａｉｎ ｉｎ：１１０dB |
| 周波数特性 | １０〜１００ｋＨｚ（−１dB） |
| トーンコントロール | 低域ターンオーバー：
５５Ｈｚ，７７Ｈｚ，１１０Ｈｚ，１５５Ｈｚ，２２０Ｈｚ，３１０Ｈｚ ４４０Ｈｚ，６２０Ｈｚ，８８０Ｈｚ 高域ターンオーバー： ６２０Ｈｚ，８８０Ｈｚ，１．２ｋＨｚ，１．７ｋＨｚ，２．５ｋＨｚ ３．５ｋＨｚ，５ｋＨｚ，７ｋＨｚ，１０ｋＨｚ 最大変化量：±９dB（高，低域とも） |
| テープモニター | ３系統（ｔａｐｅ-１，ｔａｐｅ-２，ｔａｐｅ ｆｒｏｎｔ） |
| テープダビング | ４系統（１→２，２→１，１→ｆｒｏｎｔ，ｆｒｏｎｔ→１） |
| リニア・イコライザ | ｕｐ ｔｉｌｔ，ｄｏｗｎ ｔｉｌｔ 各２ステップ（１ステップ１dB） |
| 消費電力 | ３１０Ｗ |
| 外形寸法 | ４５３（幅）×１７４（高さ）×４６０（奥行）mm |
| 重量 | ２１．４ｋｇ |
※本ページに掲載したＬ−５５０の写真，仕様表等は１９８１年８月のＬＵＸＭＡＮの
カタログより抜粋したもので，ラックス株式会社に著作権があります。したがって，
これらの写真等を無断で転載・引用等することは法律で禁じられていますのでご注
意ください。
