ダイヤトーン（三菱電機）が１９８０年に発売した高級アナログプレーヤー。フルオート，リニアトラッキングという構成で性能を追

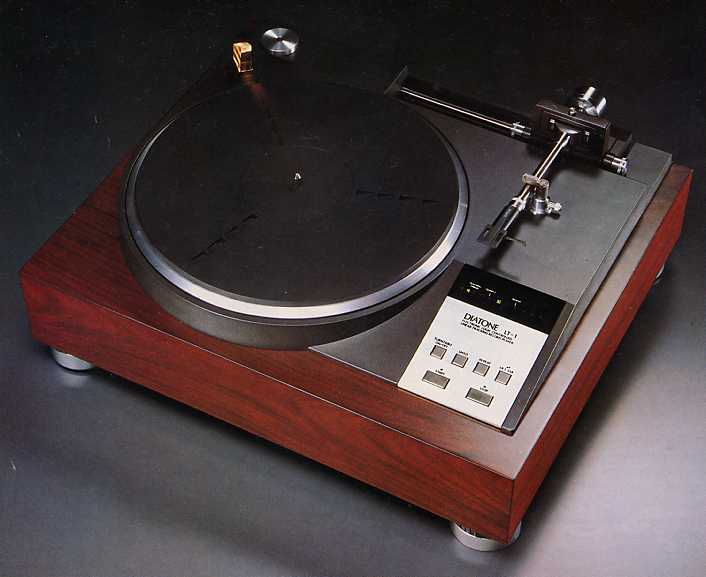

ＤＩＡＴＯＮＥ ＬＴ-１
リニアトラッキング・電子制御フルオート・プレーヤー
￥２００，０００（カートリッジレス・ディスクスタビライザ装備）
求した高級機でした。パイオニアのＰＬ-Ｌ１，ヤマハのＰＸ-１，ＰＸ-２等共にリニアトラッキング方式の高級機が勢揃いしていた
時代でした。
ＬＴ-１の最大の特徴は，もちろんリニアトラッキング方式の採用にありました。アナログレコードの原盤を刻むカッティングマシ
ンと針が同じ動きをするリニアトラッキング方式は，理論的には理想の方式といわれています。メリットとしては，(1)音溝の接
線方向を正しくトレースするために，トラッキングエラー，高調波歪を減少させることができる。(2)インサイドフォースの発生がな
いため，針先の対象コンタクトが可能になることで，全体的にトラッキング能力が向上する。(3)トーンアームを短く設計できるた
め，等価質量が低減され，より軽く強いトーンアームが実現する。などがあるといわれています。
反面，本来強固に固定しておくことが理想のトーンアームベースが動くために生じる問題やトラブルがありました。また，アーム
ベースの加工精度やアームの移動の高度な制御など，実際に製品化するためには相当な高い技術が必要でした。このあたり
が相当難しく，主流にならなかったともいわれています。しかし，一つの理想を追求した方式であったことはまちがいありません。
ＬＴ-１のリニアトラッキングメカニズムでは，トーンアームを固定する移動ベースの駆動には，直径０．０５mmの細線を４９本より
合わせてナイロンコーティングを施して耐久性を高めたステンレスワイヤーでした。柔軟性にも優れたこのステンレスワイヤー
で駆動し，３個のローラーでスムーズにアームベースを移動することにより，駆動系の振動をアームベースに伝えないようにな
っていました。アーム後方には２個のフォトダイオードが置かれ，この２個のフォトダイオードの出力差を検出することで正確にア
ームの移動を制御し，トラッキングエラー角は，０．０５°以内で，通常のアームの１／６０という値に抑えられていました。アー
ムの設計においては，アームベースの移動に伴う振動を徹底的に抑えるために，アームの移動ベースに発生する振動を最小限
にとどめ，さらに，その振動を針先に伝えないように注意深く設計されていました。具体的には，コンピュータシミュレーションや
数々の物理理論を駆使してアームの形状，駆動点の位置，アームの支点などが決定されていたようです。
アームは，有効長１７５mmのショート＆ストレートアームでした。パイプ部にはチタニウム合金を採用し，軽量化と高剛性化を図
っていました。パイプ内部には，ブチル系ゴムによる防振パッドが挿入されパイプ鳴きが抑えられていました。プラグイン部には
チャックイン方式が採用され，ヘッドシェルには軽量のマグネシウム合金が用いられていました。アームピボット部は高感度とな
るように，ジンバルサスペンションとピボットのスパンを広げてパイプ部のガタをなくしたワイドスパンピボットが組み合わされて採
用されていました。カウンターウェイトの取り付けには，従来の針圧ノブとメインウェイトによる構造に，ウェイトケースとブチルゴム
ダンパーを加えたアンチレゾナンスフィルター内蔵型が採用されていました。アーム内導線，ヘッドシェル導線には，特殊皮膜を
施した無酸素銅線を使用していました。
ターンテーブルは，アルミダイカストのターンテーブルにステンレスプレートを重ね合わせ構造で，不要振動を抑えた異種金属２層
構造の重量級ターンテーブルでした。このターンテーブルを，高い工作精度による極めて精密な軸受け構造を持つ高トルクＤＣモ
ーターで駆動し，クォーツＰＬＬ方式使用の高速応答特性を持つサーボ回路により安定した回転を確保していました。また，重量
７００ｇの真鍮製のディスクスタビライザを標準装備し，レコード盤とシートの密着性を強め，ＳＮ比，低域の解像度の向上を図って
いました。
これらのメカニズムは，高精度を確保するためにダイカストベースに取り付けられ，そのダイカストベースを４０mm厚の積層ボード
に固定する２層構造としてダイカストの高い精度，剛性と積層ボードの強度，内部損失を生かす設計となっていました。
ＬＴ-１は高級プレーヤーとしては珍しいフルオートプレーヤーでした。光学システムによるレコードサイズ自動検出機構を搭載して
おり，ボタン一つでスムーズにアームが動作しレコード演奏が始まるＥＣ（電子制御）フルオートシステムでした。フェザータッチに
よる静かでスムーズな操作が可能でした。電子制御回路は１チップのＬＳＩにまとめられ搭載されていました。
以上のように，ＬＴ-１は，ダイヤトーンが技術を結集した作り上げたしっかりした作りの高級フルオートプレーヤーでした。ダイヤト
ーンは本機以外でも，縦型リニアトラッキングプレーヤーなどリニアトラッキング方式では頑張りをみせました。高級リニアトラッキ
ングプレーヤーの代表的１台としてＬＴ-１は記憶に残る名機だと思います。
以下に，当時のカタログの一部をご紹介しましょう。
