Ａｃｃｕｐｈａｓｅ Ｍ−１００
ＭＯＮＯＰＨＯＮＩＣ ＰＯＷＥＲ ＡＭＰＬＩＦＩＥＲ ￥５００，０００
Ａｃｃｕｐｈａｓｅ Ｍ−１００
ＭＯＮＯＰＨＯＮＩＣ ＰＯＷＥＲ ＡＭＰＬＩＦＩＥＲ ￥５００，０００
１９８１年にアキュフェーズが発売した，出力５００Ｗもの超弩級モノラルパワーアンプでした。当時，国産のパ
ワーアンプの中ではこれほどのハイパワー機はなく，海外でもマッキントッシュなど限られたものしか無かった
と思います。アキュフェーズは設立当初からハイクオリティでハイパワーなアンプづくりを続けていましたが，当
時としては，（今でも・・）驚異的なハイパワーアンプでした。
２００Ｗの広帯域バイポーラ・トランジスターを８−パラレル・プッシュプルで構成した出力段は全電力キャパシ
ティーが３．２ｋＷに及び，５００Ｗ（８Ω）の出力に対しても余裕十分で，４Ωでは８００Ｗもの出力を可能にしま
した。出力段の前段のドライブ段は，電力増幅用ＭＯＳ ＦＥＴで構成され，高域特性の改善と出力段の安定を
図っていました。また，プリドライブ段は，理想的回路と言われる「カスコード接続プッシュプル」となっていまし
た。１６個のパワートランジスターには通常より大きなバイアス電流が流され，出力１０Ｗまでは純Ａ級動作を
するようになっており，ハイパワーアンプながら，小出力時にもすぐれたクオリティを誇りました。

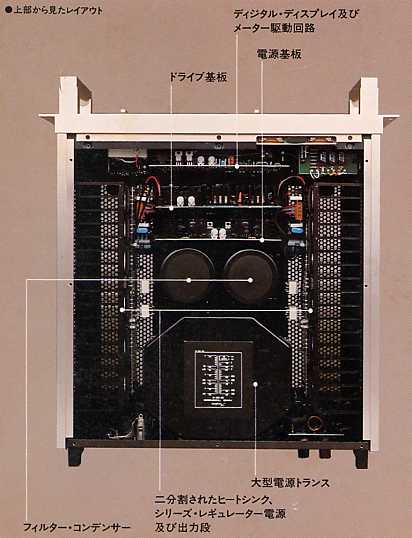

電源部も強力で，大型のトランスはもちろん，シリーズレギュレーター方式の安定化電源回路を搭載し，電流
容量６８Ａで，８Ω時の最大出力５００Ｗ時で１４Ａですから，実に５倍の余裕を持ったものでした。最大７ｋＷに
まで対応するものすごい電源部を誇りました。

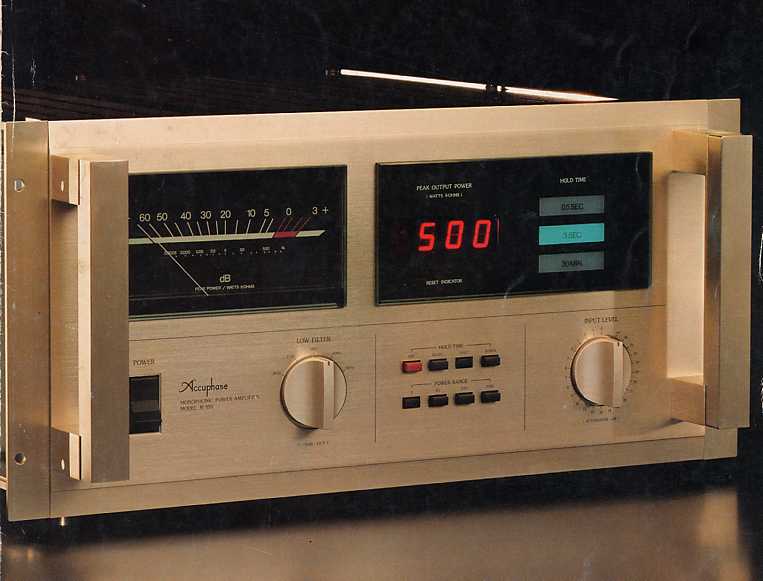

機能面では，デジタル・ディスプレイによるピークパワー直読ディスプレイが特徴的でした。これは，８Ω負荷時
の正確な出力が数字で表示される便利で楽しいものでしたこれを見て，普段の使用時の出力が意外と小さい
ことや，音楽の強弱の振幅の大きさを実感したものでした。
そのほか，２５接点式の，高精度金属皮膜抵抗をずらり並べたアッテネーターや，超低音をカットするサブソニ
ックフィルターなど，機能的は豊富でした。位相切替スイッチにより，２台のＭ−１００によるブリッジ接続も可能
にし，このときの出力は何と１．６ｋＷ（８Ω）にも達しました。（しかし，こんな使い方をした人がどれくらいいるの
でしょうか。すごい贅沢です。）また，これだけのハイパワーアンプにもかかわらず自然対流による冷却での駆
動を可能にし，静かな動作を実現していました。（放熱用ファンもオプションには用意されていました。）
このアンプの音は，とにかく自然な音が印象的でした。ハイパワーにもかかわらず，全く荒さを感じさせず，しか
もしっかりした低音の支えと高域の伸びを感じさせ，音の伸びが全く抑えられた感じのない余裕たっぷりの音で
した。まさに，当時のアキュフェーズを代表していた超弩級の名機だったと思います。
以下に，当時のカタログの一部をご紹介します。
| ◎４Ω＝８００Ｗ・８Ω＝５００Ｗを保証する
８−パラレル・プッシュプルの強力出力段 |
| ◎スイッチングひずみと高域特性を改善した
カスコ−ド接続ＰＰ＋ＭＯＳ ＦＥＴドライブ段 |
| ◎カスコード・ブートストラップ差動プッシュプル入力 |
| ◎ＤＣサーボ方式直結入力 |
| ◎シリーズレギュレーター方式安定化電源部 |
| ◎ディジタル・ディスプレイによる
ピーク・パワー直読装置 |
| ◎ピーク指示対数圧縮パワー・メーター |
| ◎１dBステップの本格的アッテネーター |
| ◎１０Ｈｚ，１７Ｈｚ，３０Ｈｚ，５０Ｈｚを選べる
ローフィルター |
| ◎位相切り替えスイッチ |
| ◎ディジタル・ディスプレイ及び出力リレーの
同期信号端子 |
| ◎キャノンタイプの入力コネクター |
| ◎放熱用ファン取り付け可能 |
| 連続平均出力 | ８００Ｗ ４Ω負荷
５００Ｗ ８Ω負荷 ２５０Ｗ １６Ω負荷 （２０〜２０，０００Ｈｚ ひずみ率０．０１％） |
| 高調波ひずみ率 | ０．０１％ ４〜１６Ω負荷
（０．２５Ｗ〜連続平均出力間，２０〜２０，０００Ｈｚ間） |
| ＩＭひずみ率（新ＩＨＦ） | ０．００３％ |
| 周波数特性 | ２０〜２０，０００Ｈｚ ±０dB
（連続平均出力時，レベル・コントロールＭＡＸ） ０．５〜４００，０００Ｈｚ ＋０，−３dB （１Ｗ出力時，レベル・コントロールＭＡＸ） ０．５〜１４０，０００Ｈｚ ＋０，−３dB （新ＩＨＦ １Ｗ出力時，レベル・コントロール−６dB） |
| ゲイン | ２７．８dB |
| 負荷インピーダンス | ４〜１６Ω |
| ダンピング・ファクター（新ＩＨＦ） | ３００（５０Ｈｚ，８Ω） |
| 入力感度・入力インピーダンス | ２．６Ｖ（連続平均出力時）５０ｋΩ
０．１２Ｖ（新ＩＨＦ １Ｗ出力時）５０ｋΩ |
| 入力レベル調整 | ステップ式アッテネーター
アッテネーション：０〜−２０dB間１dBステップ 以降−２３dB，−２６dB，−３０dB，−∞の２５接点 誤差：±０．１dB以内 |
| Ａ補正Ｓ／Ｎ | １３０dB
（連続平均出力時，入力ショート） １００dB （新ＩＨＦ １Ｗ出力時 入力１ｋΩ） |
| ロー・フィルター | １０Ｈｚ，１７Ｈｚ，３０Ｈｚ，５０Ｈｚ −１２dB／oct |
| 出力メーター | 対数圧縮ピーク指示型 −６０dBから＋３dB及び
出力直読目盛 |
| ディジタル・パワー・ディスプレイ | 型式：８Ω負荷時のピーク出力をワット表示
表示桁数：３桁 表示範囲：レンジ切り替えにより０．００１Ｗ〜９９９Ｗを直読 レンジ０．００１：０．００１〜０．９９９Ｗ ０．０１： ０．０１〜 ９．９９Ｗ ０．１： ０．１〜 ９９．９Ｗ １： １〜 ９９９Ｗ ホールド・タイム：０．５秒，３秒，３０分 周波数特性：２０〜２０，０００Ｈｚ ＋０，−０．２dB パルス応答誤差：１００Ｈｚ １波にて＋０，−０．４dB |
| 使用半導体 | ６７ＴＲ，７ＦＥＴ，２１ＩＣ，７５Ｄｉ |
| 電源及び消費電力 | １００Ｖ，１７Ｖ，２２０Ｖ，２４０Ｖ ５０／６０Ｈｚ
消費電力 無入力時 ２５０Ｗ ８Ω５０Ｗ出力時 ３５０Ｗ ８Ω５００Ｗ出力時 ８４０Ｗ |
| 寸法・重量 | 幅４８０mm×高さ２３２mm（脚含む）×奥行４７６mm
４１．５ｋｇ |
※本ページに掲載したＭ−１００の写真，仕様表等は１９８２年のＡｃｃｕｐｈａｓｅのカタログより
抜粋したもので，アキュフェーズ株式会社に著作権があります。したがって，これらの写真
等を無断で転載・引用等することは法律で禁じられていますのでご注意ください。
