ＰＩＯＮＥＥＲ ＰＬ－７０ＬⅡ
サイレントリフトアップ機構付クォーツＰＬＬプレーヤー
カートリッジレス・アクリルフード付（Ｓ字型交換アームパイプ付属）
￥１７０，０００
ＰＩＯＮＥＥＲ ＰＬ－７０ＬⅡ
サイレントリフトアップ機構付クォーツＰＬＬプレーヤー
カートリッジレス・アクリルフード付（Ｓ字型交換アームパイプ付属）
￥１７０，０００
パイオニアが１９８１年に発表したアナログプレーヤーです。１９７９年発売のＰＬ－７０を改良した
マークⅡモデルでした。Ｐ－３ａのような超弩級機をのぞいては，一般モデルの中の最上級機に当
たるのが，このクラスのプレーヤーでした。先代のＰＬ－７０に対してアームが変更され，カーボングラファイト製のストレートアームになってい
ました。内部損失が大きく剛性が高いカーボングラファイトを高純度のアルミパイプのベースと組み
合わせることにより，共振に強くローマス，高剛性という高性能が実現されていました。アームパイ
プの形状は強度が得やすいストレートタイプを標準とし，アーム中心に近づくにしたがって断面強度
が高まるテーパー形状としてより剛性を高めていました。ヘッドシェルもカーボン繊維複合材製で，
一体構造として軽量・高剛性を追求していました。また，一般のヘッドシェルを取り付けるためのＳ字
型交換アームも付属していました。Ｐ－３ａと同様にシリコンオイルによるオイルダンプが採用されて
おり，設計的には，Ｐ－３ａのスケールダウンモデルと言った感じでした。オイルダンプは可変式にな
っていて，音をコントロールすることができ，ダンピングを強くするとソフトな感じの音に，ダンピングを
弱くするとシャープな感じの音になりました。
また，アームの基本性能に影響を与えないホール素子とマグネットによるシンプルな無接触エンド検
出方式と，動作音の全くないムービングコイル駆動方式のサイレントリフトアップ機構を備え，演奏が
終了するとアームが静かに上昇し，ターンテーブルが自動停止する純電子クイックストップ機構を装
備していました。フォノモーターも強力で，２ｋｇ-cmのトルクをほこり，直径３１cm，慣性質量４８０ｋｇ-cm２の重量級の
ターンテーブルを約１秒（３分の１回転）以内で定速回転させ，安定した回転を実現していました。手
で触ったぐらいでは止まらないほどでした。それまで使っていた普及機との違いの大きさに驚いたも

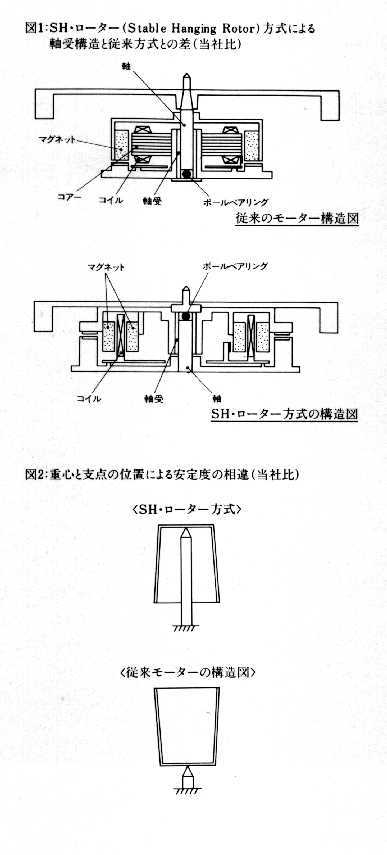

のです。このフォノモーターは，ＳＨ・ローター方式＆コアレスモーターというものでした。ＳＨ・ローター
方式は，Ｓｔａｂｌｅ Ｈａｎｇｉｎｇ Ｒｏｔｏｒの略で，これまでモーターの底部にあったローターの支点をター
ンテーブルのすぐ下に移動することによりターンテーブルの重心と支点をほぼ一致させ，安定した回
転を実現したものでした。モーターの駆動方式は，コアレス構造のクォーツＰＬＬ ＤＣサーボモーター
で，駆動コイルを空芯としてコアを使用せず，扁平コイルで磁界を発生させることにより，部分的な磁
場の強弱をなくし，ゴギングを激減させたモーターでした。これらの技術により，回転ムラは０．００８％
以下（ＷＲＭＳ・ＦＧ直読法）という高精度な回転を実現していました。モーターシャフトは従来の同社
製のプレーヤーの１．４倍，モーターベースの厚みも２倍と高剛性を追求していました。
ターンテーブルは，精密に成形された型の中に，ゆっくりと金属を流し込み，時間をかけて自然冷却さ
せる手作り的製法，低圧鋳造方式により，ロスや気泡が少なく，内部が均一に保たれたダイナミック
バランスのとれた高密度なターンテーブルとなっていました。キャビネットは，ハイトルクモーターの搭載に対応して８．５ｋｇの重量級キャビネットを採用していまし
た。高剛性・高比重で，内部損失の大きい針葉樹ソリッドボードを積層した強固な設計となっていまし
た。インシュレーターは，プレーヤーシステムの重心とインシュレーターの支点をほぼ同じ高さにして，
スプリングでサポートするパイオニア自慢の「低重心構造インシュレーター」を搭載し，縦・横両方向の

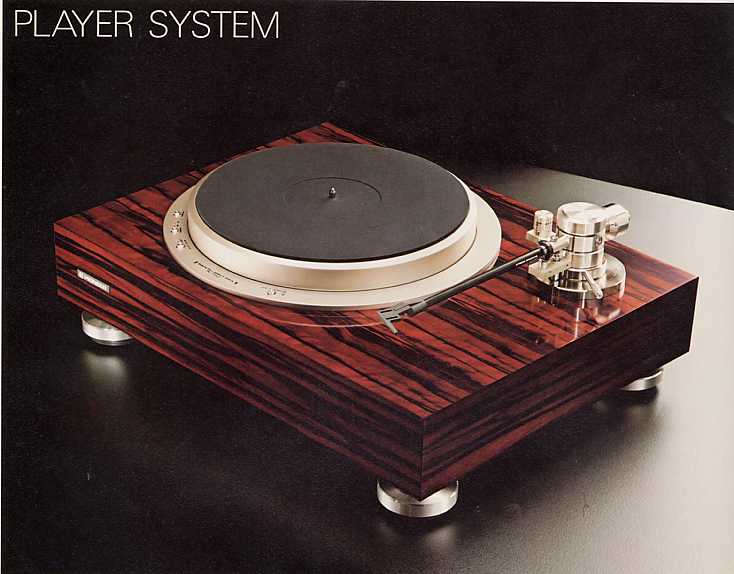

振動を抑制する構造になっていました。ＰＬ-７０ＬⅡは，何よりそのバランスのとれたデザインも秀逸だったと思います。上級機のＰ－３ａをスケ
ールダウンしたようなそのデザインは，優雅で十分高級感があり，今でも所有している私が最も気に入
った点でした。現在でも現役で使用していますが，１度も不調を訴えることなくカートリッジの持ち味をし
っかり出してくれています。
以下に，当時のカタログの一部をご紹介します。
音の透明度を高めた，
ヘッドシェル一体型
カーボングラファイト・ストレートアーム。
桁ちがいの回転精度０．００８％以下を実現した
ＳＨローター方式コアレスモーター・・・。
永く愛着を持って使える
信頼のプレーヤーシステムです。
◎アーム素材に無共振化の思想を貫いた
カーボングラファイトを採用。
ローマス，高剛性の理想を追求しています。◎コンピューターを利用した最新の振動解析で，
アーム全体の振動特性をフラット化しています。◎低域共振を抑え，混変調歪みを大幅に低減させた
レベル可変型オイル制動方式を採用。
中低域での量感が増し，
透明度の高い再生音を実現しています。◎レベル可変型オイル制動方式を採用。
世界の著名なカートリッジの個性を存分に引き出します。◎聴き終ったあとの音楽の余韻に心ゆくまでひたれる，
ムービングコイル方式サイレントリフトアップ構造。◎原理的にゴギングが発生しないコアレスモーターを採用し
その軸受構造をＳＨローター方式とすることによって，
回転ムラ０．００８％以下（WRMS/FG直読法）という高精度 を実現。◎２kg-cmの起動トルクを実現した
ハイトルク・クォーツＰＬＬＤＣサーボ・ホールモーターと，
慣性質量４８０kg-cm2の重量級ターンテーブルの組み合わ せで，負荷変動にも十分な余裕を持たせた設計です。◎高密度でダイナミックバランスにすぐれた
ターンテーブルを実現した低圧鋳造法を採用。◎針葉樹ソリッドボードを積層した
総重量８．５kgの高密度キャビネット，
新開発の低重心構造インシュレーターの組み合わせで
有害な振動を効果的に抑制しています。
●ＰＬ-７０ＬⅡの仕様●
●フォノモーター●
| モーター | コアレスＱｕａｒｔｚ ＰＬＬ ＤＣサーボ・ホールモーター |
| 駆動方式 | ダイレクトドライブ |
| 軸受構造 | ＳＨ・ローター方式 |
| ターンテーブル直径 | ３１ｃｍ |
| ターンテーブル慣性質量 | ４８０ｋｇ-ｃｍ2 （ターンテーブルシートを含む） |
| 回転数 | ３３1/3・４５rpm |
| 回転数切換え | ショートストロークスイッチによる電子式 |
| 回転ムラ | ０．００８％以下（ＷＲＭＳ ＦＧ直読法）
０．０１８％以下（ＷＲＭＳ／ＪＩＳ） |
| ＳＮ比 | ８５dB以上（ＤＩＮ－Ｂ） ６８dB以上（ＪＩＳ） |
| 負荷変動 | ０％（針圧３００ｇ以内） |
| 起動特性 | １／３回転以内 |
| 起動トルク | ２kg-cm |
| 速度検出方式 | 全周積分方式ＦＧ |
| 回転数偏差 | ０．００２％以下 |
| ドリフト | 時間ドリフト：０．００００８％／ｈ
温度ドリフト：０．００００３％／℃ |
| ブレーキ機構 | 純電子式 |
●トーンアーム●
| 形式 | 可変型オイル制動方式
スタティックバランス・ツインパイプ交換方式トーンアーム |
| 実効長 | ２８２mm |
| オーバーハング | １３．５mm |
| トラッキングエラー | ＋１．２度 －１．３度 |
| 針圧調整 | ウェイト１回転１ｇ |
| 適合カートリッジ自重 | ３～１４ｇ（ストレート） ６～３２ｇ（Ｓ字・シェル込み） |
| 高さ調整範囲 | ＋２mm －４mm |
| ヘッドシェル | 炭素繊維複合材 |
●その他●
| 付属機構 | クォーツロックインジケーター，クイックストップ
サイレントリフトアップ（電子式） |
| 消費電力 | ２０Ｗ |
| 供給電源 | ＡＣ１００Ｖ，５０／６０Ｈｚ兼用 |
| 外形寸法 | ５５０（Ｗ）×２１４（Ｈ）×４４０（Ｄ）mm |
| 重量 | ２１．５ｋｇ |
