ＳＯＮＹ ＰＳ−Ｘ９
ＩＮＴＥＧＲＡＴＥＤ ＳＴＥＲＥＯ ＴＵＲＮＴＡＢＬＥ ￥３８０，０００
ＳＯＮＹ ＰＳ−Ｘ９
ＩＮＴＥＧＲＡＴＥＤ ＳＴＥＲＥＯ ＴＵＲＮＴＡＢＬＥ ￥３８０，０００
ソニーが１９７７年に発売した高級アナログプレーヤーシステムです。高級機としては珍しくＭＣカートリッジが付属して
いるだけでなくＭＣヘッドアンプやイコライザーアンプまでも一体化して搭載した「インテグレーテッド思想」が大きな特

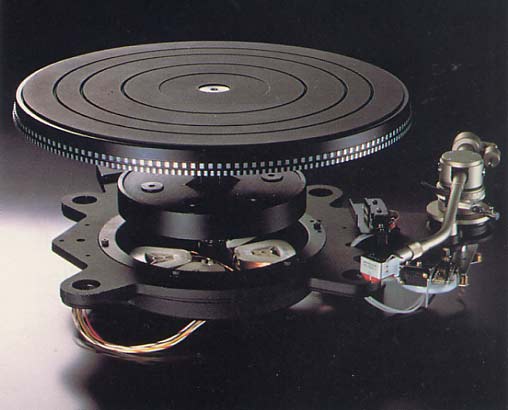

徴でした。そのためこのプレーヤーは，アンプのフォノ入力ではなく，ライン入力につなぐという使い方をしました。ターンテーブルは，アルミダイキャスト製で３８ｃｍという大型重量級のものを搭載していました。モーターは，ソニー自
慢の「リニアスロットレスモータ」の専用品を搭載し，滑らかな回転と７ｋｇ-cmの強力な起動トルクを誇りました。この
強力なモーターによるダイレクトドライブで，スタート，ストップ，回転数切り換えも高速にできました。サーボ系は「クリ
スタルロック・マグネディスクサーボ方式」という水晶制御を用い，高精度な回転（ワウ・フラッター０．０２％）と±６％
の回転数調整を実現していました。

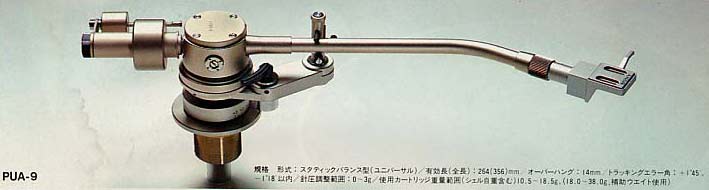

アームは，炭素繊維とアルミ合金をラミネートした複合構造で剛性を高め，共振を抑えたスタティックバランス型のＪ字
型のアームでした。先端には，当時のソニーの最高級カートリッジＸＬ−５５のヘッドシェル一体型版ＸＬ−５５ｐｒｏ（単体
で￥３７，０００で売られていました。）を搭載していました。また，このプレーヤーシステムは，高級機には，珍しく無接
触の光電素子を使っての針先位置検出機構を持つオートリターン機構を持っていました。
このＰＳ−Ｘ９の最大の特徴は，ＭＣヘッドアンプやイコライザーアンプまでも本体内に搭載していたことでした。これは，
小出力のカートリッジからの信号をフォノコードで長く引き回すことなく初段の増幅をしアンプに送り込むという考え方で
す。どちらかというとプロ機的な発想でしたが，一つの方法として納得させるものであったと思います。フォノコードの影
響を排除できるという利点と，ヘッドアンプ，イコライザーアンプによる音づくりの楽しみがないという欠点を使う人がどう
考えるかにもよると思いますが，このプレーヤーシステムの根幹となる考え方「インテグレーテッド思想」の現れだった
といえます。このＰＳ−Ｘ９は，作りもしっかりしていて（重量３５ｋｇ）安定性が高く，音も良かったのですが，そのプロ機的な飾り気
のないメカニックなデザインが受け入れられなかったか，あまり大きな話題にはなりませんでした。しかし，ソニーが高
い技術を投入した名機だったと思います。

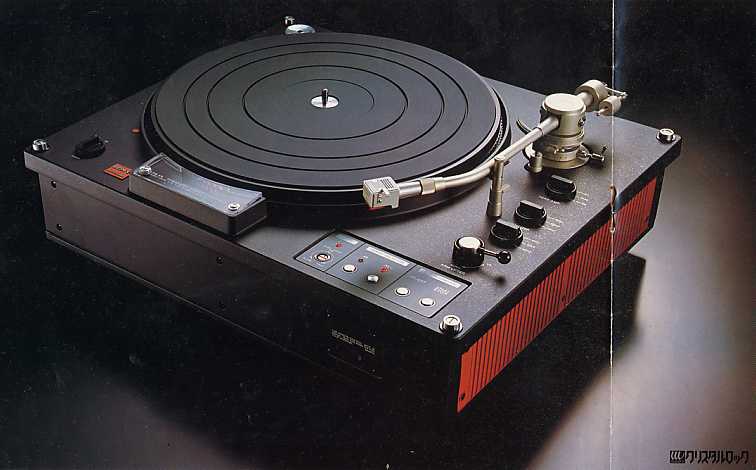

以下に，当時のカタログの一部をご紹介します。
インテグレーテッド思想を網羅した
超弩級プレーヤーシステム。
ＭＣヘッドアンプ，イコライザーアンプ搭載。
| ◎強大なトルクを誇る
リニアスロットレスモーター採用。 ◎高精度とすぐれた負荷特性を実現。 クリスタルロック・マグネディスクサーボ方式。 ◎大型重量級ターンテーブルを採用。 ◎音質劣化を極力抑えた伝送系。 ◎ヘッドアンプ，イコライザーアンプ内蔵。 ◎信頼性の高い高感度・新開発アーム採用。 ◎万全を期したハウリング対策。 ◎ルミナスセンサーによるオートリターン機構。 ◎リモートコントロール可能。 ◎カートリッジはＸＬ−５５ｐｒｏ使用。 |
ＰＳ−Ｘ９の主な規格
●ターンテーブル部●
| ターンテーブル | ３８ｃｍアルミダイキャスト |
| モーター | リニアブラシアンドスロットレスサーボモーター |
| 駆動方式 | ダイレクトドライブ |
| 制御方式 | クリスタルロックマグネディスクサーボコントロール |
| 回転数 | ３３1/3，４５rpm |
| 速度調節範囲 | ±６％（クリスタルロックＯＦＦ時） |
| 起動特性 | 1/3回転以内（３３1/3rpm） |
| ワウ・フラッター | ０．０２％ＷＲＭＳ（３３1/3rpm） |
| ＳＮ比 | ７５dB（ＤＩＮ−Ｂ） |
●トーンアーム部●
| 型式 | スタティックバランス型ユニバーサルトーンアーム |
| 有効長（全長） | ２６４mm（３５６mm） |
| オーバーハング | １４mm |
| 針圧調整範囲 | ０〜３ｇ |
| 使用可能カートリッジ重量 （ヘッドシェル重量含む） |
１０．５ｇ〜１８．５ｇ（ウェイト小） １８ｇ〜３３ｇ （ウェイト大） |
●カートリッジ●
| 型式 | ＭＣ型（ムービング・コイル型） |
| 出力電圧 | ０．２ｍＶ（５cm／sec，１ｋＨｚ４５度方向） |
| 周波数特性 | ６〜５０，０００Ｈｚ（本機アーム取り付け時） |
| チャンネルセパレーション | ３０dB以上 |
| チャンネルバランス | １．０dB以内（１ｋＨｚ） |
| 直流抵抗 | ４０Ω |
| コンプライアンス | １５×１０−６ｃｍ／ｄｙｎｅ |
| 針圧（標準値） | １．５〜２．５ｇ（２．０ｇ） |
| 針先形状 | ０．３×０．８mil楕円ソリッドダイヤモンド針 |
| 自重 | ２２ｇ |
●オーディオ部●
| 使用半導体 | ＦＥＴ１４石，トランジスタ８６石，ダイオード４個 |
| ヘッドアンプ | 初段ＬＥＣトランジスタ差動アンプ |
| イコライザーアンプ | 初段デュアルＦＥＴダイレクトカップリング差動アンプ ＮＦ形終段ＳＥＰＰ |
| 出力端子 | ＰＨＯＮＯ：カートリッジダイレクト出力 ＬＩＮＥＯＵＴ：出力電圧１５０ｍＶ 出力インピーダンス６００Ω |
●イコライザーアンプ●
| ＳＮ比 | ８７dB（２．５ｍＶ，入力ショート，ＩＨＦ−Ａネットワーク） |
| ひずみ率 | ０．００５％以下（２０Ｈｚ〜２０ｋＨｚ，１Ｖ ＯＵＴ） |
| ＲＩＡＡ偏差 | ±０．２dB |
| 利得 | ３６dB（１ｋＨｚ） |
| 入力インピーダンス（切換スイッチ付） | ２５ｋΩ，５０ｋΩ，１００ＫΩ，１００ｐＦ，２００ｐＦ，４００ｐＦ |
| 許容入力 | ２４０ｍＶ（１ｋＨｚ） |
●ヘッドアンプ＋イコライザーアンプ●
| ＳＮ比 | ８０dB（０．２ｍＶ，入力ショート，ＩＨＦ-Ａネットワーク） |
| ひずみ率 | ０．００５％以下（２０Ｈｚ〜２０ｋＨｚ，１Ｖ ＯＵＴ） |
| 周波数特性 | １０Ｈｚ〜５００ｋＨｚ＋０，−１dB（ヘッドアンプのみ） |
| 利得 | ６３dB（１ｋＨｚ） 入力インピーダンス １００Ω |
| 許容入力 | １０ｍＶ |
●電源部・その他●
| 電源 | ＡＣ１００Ｖ，５０／６０Ｈｚ（周波数切換不要） |
| 消費電力 | ４５Ｗ |
| 大きさ | ５４０（幅）×２２０（高さ）×４５０（奥行）mm （ダストカバーなしの場合の高さ１４０mm） |
| 重さ | ３５ｋｇ |
※本ページに掲載したＰＳ-Ｘ９の写真・仕様表等は１９７７年１２月のソニーの
カタログより抜粋したもので，ソニー株式会社に著作権があります。したがって
これらの写真等を無断で転載，引用等をすることは法律で禁じられていますの
で，ご注意ください。現在もご使用中の方，また，かつて使っていた方。あるいは，思い出や印象のある方
そのほか，ご意見ご感想などをお寄せください。
