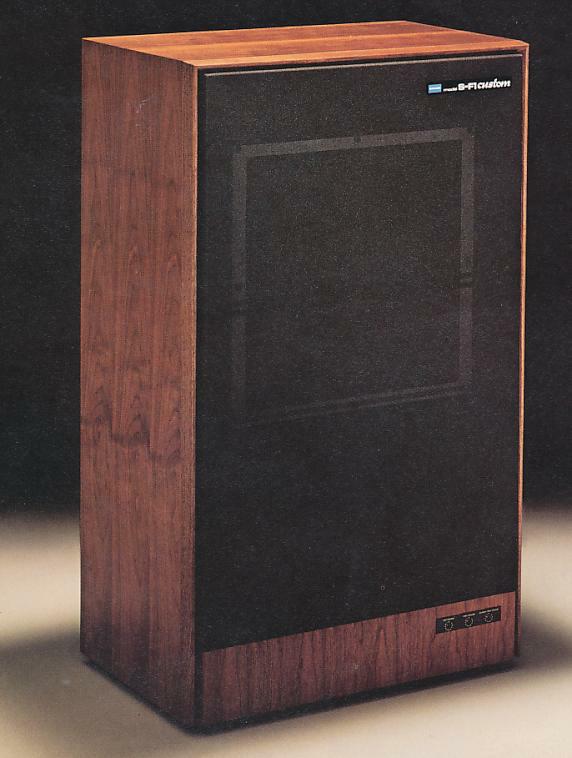

ＰＩＯＮＥＥＲ　Ｓ-Ｆ１ＣＵＳＴＯＭ
４ウェイ同軸平面スピーカーシステム　￥８７５，０００（１台）

パイオニアが１９８１年に発売した，大型のフロア型スピーカーシステム。強烈な印象を残し
た１台です。とにかく，同軸型４ウェイ平面振動板という他に例を見ない構成はスピーカーの
歴史に残るものだと思います。　　　　　　　　　　　　　　

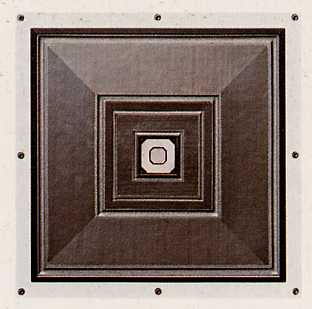

とにかく，このスピーカーは，そのユニットがきわめて特徴的でした。４ウェイの正方形型の
平面振動板を持ったユニットで，しかも同軸型というある意味理想を追求した形でした。徹底
的に位相をそろえるという思想が感じられます。その成果は，歌っている人の微妙な動きま
で聴き取れる優れた音像定位に表れていました。　　　　　　　　　　　　　　　　　　　　　　　　

４ウェイの平面振動板のうち，ウーファーとミッドレンジは，当時先端を行く高剛性の振動板
素材だったカーボングラファイトを表面材に採用したアルミハニカム構造の振動板を採用し
ていました。トゥイーターとスーパートゥイーターにはこれまた，当時，ハードドームユニットな
どで理想的と言われていた高剛性で軽量のベリリウム箔を用いたハニカム構造を採用して
いました。

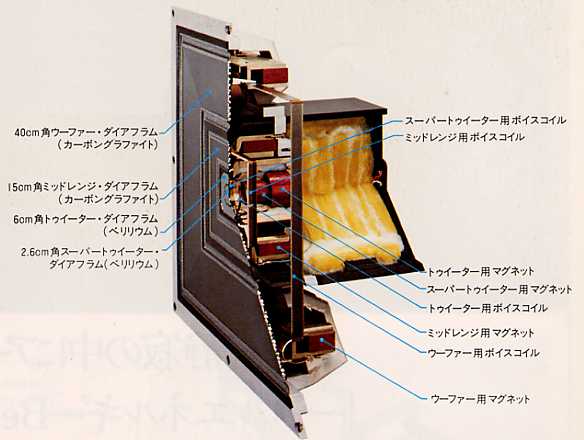

４つのユニットは同軸ながら，独立した磁気回路を持ち，ウーファーは４０ｃｍ角の振動板が
３２ｃｍ角のボイスコイルによって節ドライブされるようになっていました。ミッドレンジも１５ｃｍ
角の振動板が，角形のボイスコイルにより節ドライブされるようになっていました。
トゥイーターは６ｃｍ角，スーパートゥイーターは２．６ｃｍ角で，これをドライブするボイスコイル
は円形で，これも節ドライブされるようになっていました。
磁気回路のマグネットは，ウーファー，ミッドレンジがフェライトで，トゥイーター，スーパートゥ
イーターにはアルニコが使用されていました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

エンクロージャーは，２３０リットルの内容積を持ち，高剛性，高密度のアピトン合板製のも
のとなっていました。ネットワークには，珪素鋼板コアを用いたチョークコイルと無酸素銅の
新ＬＩ（ロー・インダクタンス）コードが使用されていました。

平面振動板は，現在あまり見られなくなってしまいましたが，平面振動板でここまで理想を
追求したスピーカーシステムは他にありません。そして，その設計思想は，現代の最先端
のスピーカーシステムにも通じるものがあったと思います。　

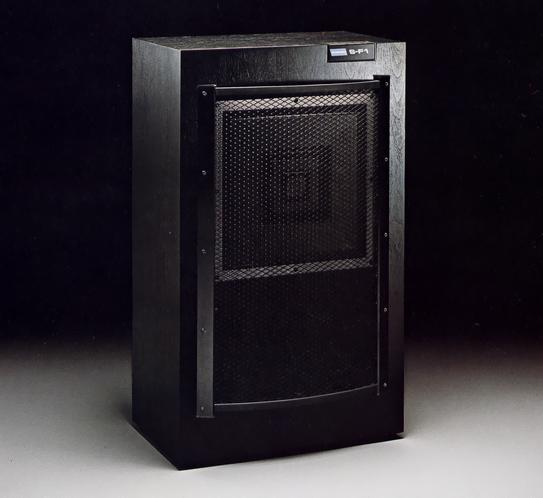

また，Ｓ-Ｆ１ｃｕｓｔｏｍのオリジナルモデルＳ-Ｆ１は，１９８０年の発売で，ブラックのエンクロー
ジャーとメタルメッシュのフロントカバーという，実験機のようないでたちで，これはより希少な
モデルかと思います。

ＰＩＯＮＥＥＲ　S-Ｆ１
平面同軸４ウェイスピーカーシステム　￥８５０，０００　 　　　　　　　　　　　　　　　　



以下に，当時のカタログの一部をご紹介します。

◎理想の平面振動板を求めて，
　カーボングラファイト・ハニカム振動板を採用。
◎ピストンモーション帯域を２倍に拡大した，
　節ドライブ方式。
◎エンクロージャー，ネットワーク，コードに至るまで
　素材，部品を厳選。
◎視聴の繰り返しと，最新測定技術によって
　磨き抜かれた音質。

※本ページのＳ−Ｆ１ｃｕｓｔｏｍの写真及び仕様表等は１９８３年１１月のパイオニアのカタログ
　より抜粋したものです。これらの写真等についてはパイオニア株式会社に著作権があります。
　そのため，無断で転載・引用等をすることは法律で禁じられていますのでご注意ください。　　
