Ｔｅｃｈｎｉｃｓ ＳＢ-Ｍ１（Ｍｏｎｉｔｏｒ １）
４ウェイハニカムディスクスピーカーシステム

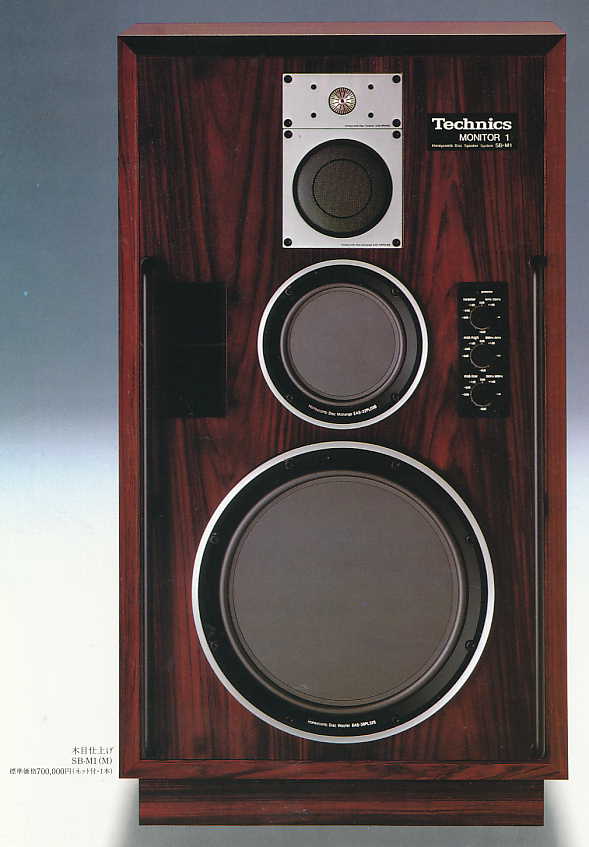

ＳＢ-Ｍ１（Ｍ）木目仕上げ ￥７００，０００（左右対称・ネット付１本）

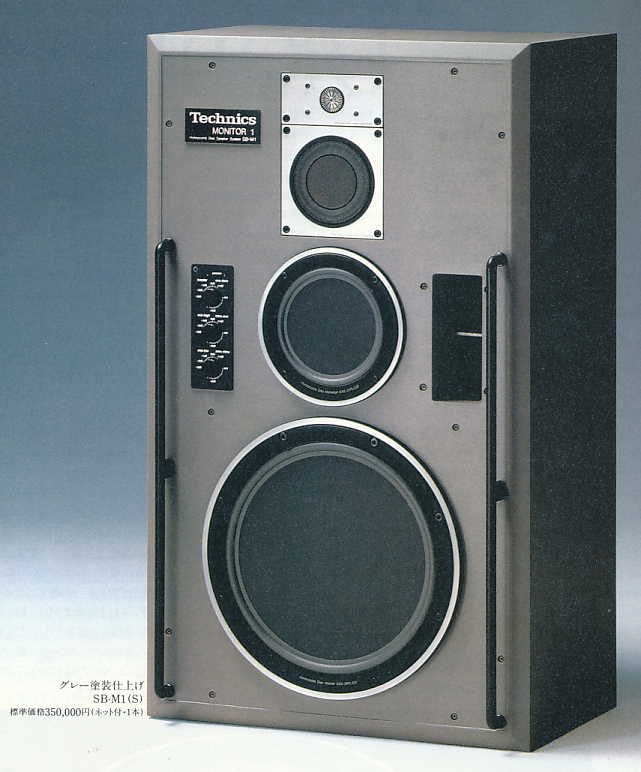

ＳＢ-Ｍ１（Ｓ）グレー塗装仕上げ ￥３５０，０００（左右対称・ネット付１本）
ハニカム平面スピーカーの最高峰として，テクニクスが１９８１年に発売した大型のフロア形システム。テクニクスは，１９７９年
からリニアフェイズの考え方を押し進めた平面振動板採用のスピーカーシステムを送り出していましたが，このＳＢ-Ｍ１は，テ
クニクスが発売したハニカム平面振動板ユニット採用のシステムとして史上最強のものといってもいいでしょう。その恐ろしくフ
ラットで低歪みの再生能力は，当時，世界のトップクラスの製品と比肩しうるものでした。ＳＢ-Ｍ１の最大の特徴は，オール平面振動板による４ウェイシステムであることでした。テクニクスの平面振動板ユニットは，

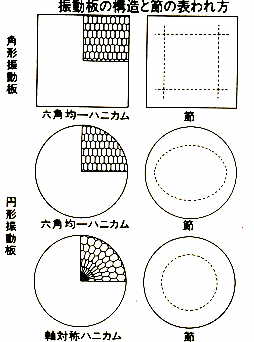

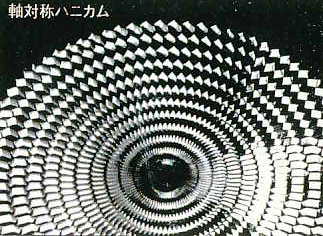

「軸対称ハニカムコア」といって，中心に近づくほどコア密度を高くして，同心円状にハニカムコアを並べた独自の方式で，共振

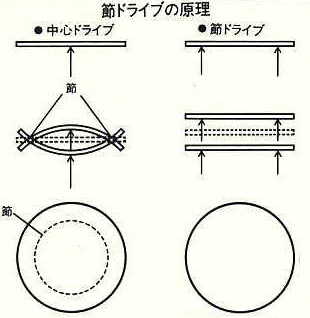

モードの出方が単純な真円になるため，その部分（節という）をドライブする理想的な節ドライブが可能になり，広帯域において
均一なスピーカードライブを可能にしていました。

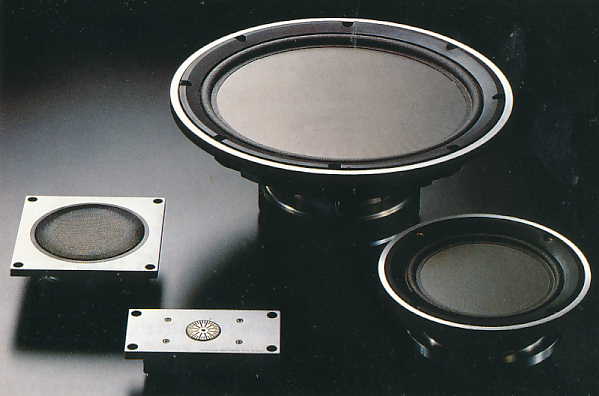

ウーファーは，３８cm口径のハニカム平面ユニットを搭載していました。節ドライブにより，２ｋＨｚ以上までのピストンモーションを可能に
したユニットを３５０Ｈｚまでという余裕のある使い方をしていました。大口径振動板のローリングを防止するため，特殊な形状の「リニア
ダンパー」を使用していました。この「リニアダンパー」は，ギャザーを４辺に配した構造で，どちらの方向にも同じコンプライアンスを持つ
ダンパーを対称に配置することで，均一なダンピング特性を持たせたものでした。マグネットには，直径２００mm，重量３．１ｋｇの大型の
ものを採用し，ボイスコイルボビンには，ポリイミド系樹脂積層フィルムを採用して，２５０度の高温に耐える高耐入力設計になっていまし
た。ミッドローには，２２cm口径のハニカム平面ユニットを搭載し，４ｋＨｚまでピストンモーション可能なユニットを９００Ｈｚでクロスさせて使用
していました。直径１５６mm，重量１．４ｋｇの強力なマグネットにより高能率を実現し，ウーファー同様，ボイスコイルボビンにポリイミド
系樹脂積層フィルムを採用して高耐入力設計としていました。ミッドハイには，８cm口径のハニカム平面ユニットを搭載し，１０ｋＨｚまでピストンモーション可能なユニットを４ｋＨｚでクロスさせて使用し
ていました。直径１４０mm，重量１．２ｋｇの大型マグネットと直径５０mmの大型ボイスコイルにより，高能率，高耐入力設計としていまし
た。トゥイーターは，２．８cmハニカム平面ユニットを搭載し，３８ｋＨｚまでのレスポンスを実現していました。振動板のスキン材には，高い曲
げ剛性をもつ２０μm厚の積層マイカを使用し，重量８００ｇの大型マグネットとともに高能率を実現していました。また，磁気キャップ内
に磁性流体を充填して高耐入力と優れたパワーリニアリティを実現していました。
エンクロージャーも強力なユニットを支える重量級のしっかりしたもので，ミッドバスやミッドハイのバックキャビティは，定在波を防ぐため
に不整形にしていました。吸音材にはフェルトを主に使用し，ネットワークは相互干渉を防ぐ２分割形とし，コンデンサーには，高品質な
メタライズド・ポリエステルフィルム型を採用していました。キャビネットの大きさが，数mm違いでほぼＪＢＬの４３４３シリーズと同じであ
ることも何やら意味深でした。このような仕様を持つＳＢ-Ｍ１は，２５Ｈｚ〜３８ｋＨｚの広帯域を誇り，１５０Ｈｚ〜１５ｋＨｚにおいては，±１．５dBのうねりしかないという
恐ろしくフラットな特性を持っていました。超低歪み，広指向性はもちろんのこと，９４dB／Ｗの高能率と３５０Ｗの高耐入力を誇る優れ
た特性のシステムでした。これらに裏付けられ，恐ろしくクセの少ない音で，細かな音まできちんと鳴らし分けるまさに「モニター」にふ
さわしい高性能スピーカーでした。しかし，それだけに，使用するアンプなどの機器の違いにも敏感で，「歪み検知器」と称されたほど，
使いこなしの難しいスピーカーでもありました。それだけに，うまく鳴らされたＳＢ-Ｍ１の音は素晴らしいもので，まさに名機といえるの
ではないでしょうか。
以下に，当時のカタログの一部をご紹介します。
ハニカム平面スピーカーの最高峰，
「テクニクスモニター１」
オールハニカム平面振動板採用の
４ウェイモニタースピーカーシステム。
●ＳＢ-Ｍ１の主な定格●
| 形式 | ４ウェイ４スピーカーバスレフ型 |
| 使用スピーカー | 外径３８cmハニカム平面ウ−ファー
外径２２cmハニカム平面ミッドロー 外径８cmハニカム平面ミッドハイ 外径２．８cmハニカム平面トゥイーター |
| インピーダンス | ６Ω |
| 出力音圧レベル | ９４dB／Ｗ（１．０ｍ） |
| 許容入力 | ３５０Ｗ（ＭＵＳＩＣ），１５０Ｗ（ＤＩＮ） |
| クロスオーバー周波数 | ２８０Ｈｚ，９００Ｈｚ，４ｋＨｚ |
| 再生周波数帯域 | ２５Ｈｚ〜３８ｋＨｚ（−１６dB）
３５Ｈｚ〜３５ｋＨｚ（−１０dB） |
| 外形寸法 | Ｍ１（Ｍ）：６３０Ｗ×１１２０Ｈ×４３９Ｄmm
Ｍ１（Ｓ）：６３０Ｗ×１０５０Ｈ×４３９Ｄmm |
| 重量 | Ｍ１（Ｍ）：９２．５ｋｇ（ネット付１本）
Ｍ１（Ｓ）：８５．５ｋｇ（ネット付１本） |
※本ページに掲載したＳＢ−Ｍ１の写真・仕様表等は１９８３年１２月の
テクニクスのカタログより抜粋したもので，松下電器産業株式会社に著
作権があります。したがってこれらの写真等を無断で転載，引用等をす
ることは法律で禁じられていますので，ご注意ください。
