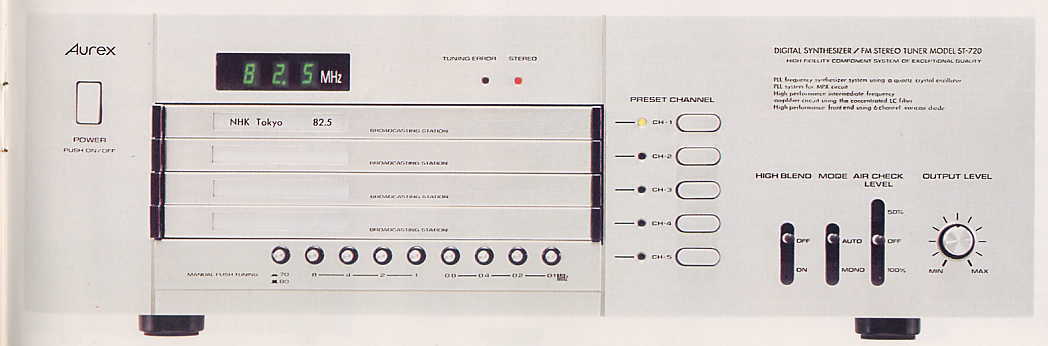

Ａｕｒｅｘ ＳＴ-７２０
ＤＩＧＩＴＡＬ ＳＹＮＴＨＥＳＩＺＥＲ ＴＵＮＥＲ ￥１０５，０００１９７６年にオーレックス（東芝）が発売したＦＭ専用チューナー。１９７４年に国産初のシンセサイザー方式チューナー
ＳＴ-９１０を発売したオーレックスならではのユニークなチューナーとして記憶に残る１台でした。ＳＴ-７２０は，局部発振を回路をＰＬＬループの中に組み込み，水晶発振子の安定した発振周波数を利用して必要な
周波数を合成するシンセサイザー方式が採用されていました。当時の従来型チューナーがバリコンやバリキャップを
利用して局発の周波数を連続可変して同調をとるのに対し，ＰＬＬシンセサイザー方式では，水晶発振器から出され
た周波数を分周し，それを整数倍して目的の周波数を作り出すというもので，周波数の高い安定度と精度を誇りまし
た。ＳＴ-７２０では，シンセサイザー方式という周波数同調方式の技術的特徴を出すためか，きわめてユニークなチューニ
ング方法を採用していました。「ピンボード・プリセット方式」と名付けられていたＳＴ-７２０のチューニング方法は，フロ
ントパネルに４つの「ピンボード・プリセット」チャンネルが並んでいるのが特徴で，ここに１つずつ「ＦＭユニット」を差し込
むことで，ＦＭ局の周波数がプリセットされ，それぞれのチャンネルに設けられたプッシュボタンで選局を行うというもの
でした。

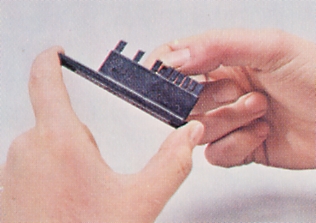

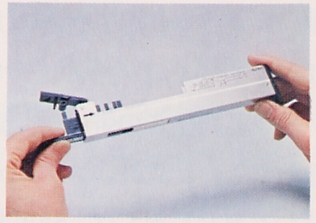

パネルからはずした「ＦＭユニット」には，「ピンボード」をセットするようになっていました。このピンボードに数字の書かれ
たくしのような歯が並んでいて，この歯を希望する受信周波数に合わせて折ることで，文字通りのプラグイン・スイッチに
なって機械的に周波数が固定される仕組みになっていました。ＳＴ-７２０にはマニュアルチューニングも搭載されていましたが，これもボタンだけによるユニークなものでした。ＦＭの周
波数を１０ＭＨｚ台は７０，８０ＭＨｚの２つのボタン，１ＭＨｚ台は８，４，２，１ＭＨｚの４つのボタン，０．１ＭＨｚ台は，０．８
０．４，０．２，０．１ＭＨｚの４つのボタンがあり，これらのボタンを組み合わせて押すことで周波数チューニングを行うとい
うというもので，シンセサイザー方式がいかにもデジタル，２進法の組み合わせであり，周波数のずれなどが生じないと
いうことを印象づけられるものでした。回路構成は，フロントエンドに新開発のＦＥＴを使用し，６連バリキャップが搭載されていました。中間周波数増幅段では
フェイズリニア４極ＬＣフィルターと差動ＩＣ，ＭＰＸ部にはＰＬＬ ＩＣが採用され，当時最新のＩＣ技術が生かされた内容を
持っていました。機能的には，エアチェック用４４０Ｈｚ発振器（１００％，５０％変調），ＬＥＤによるチューニングエラーインジケーターなど
が搭載されていました。また，ＳＴ-７２０は，当時のオーレックスのチューナーの中でもＳＴ-９１０に次ぐ高級機であった
ため，１台ごとに，「感度，ＳＮ比，ステレオセパレーション，高調波歪率」の４項目の実測データシートが付属していま
した。以上のように，ＳＴ-７２０は，そのユニークな操作方式に，シンセサイザー方式のチューナーにかけるオーレックスの熱
意が感じられる１台でした。決して使いやすいとはいえませんでしたが，シンセサイザー方式の特徴をよく表したユニー
クな１台として記憶に残る１台でした。
以下に，当時のカタログの一部をご紹介します。
水晶発振のＰＬＬ周波数シンセサイザー方式。
新しい記憶装置のピンボード・プリセット。
◎同調精度を飛躍的に高めたＰＬＬ周波数シンセサイザー
◎局名表示ができる新しいメモリー方式「ピンボード」
| 回路方式 | 水晶発振器使用のＰＬＬ周波数シンセサイザー方式 |
| 使用半導体 | Ｔｒ２２，ＦＥＴ５，Ｄｉｏ８０，ＩＣ２５，ＬＥＤ５ |
| 受信周波数 | ７６．０〜８９．９ＭＨｚ |
| 実用感度 | １．８μＶ（ＩＨＦ） |
| 高調波歪率 | ステレオ０．１５％，モノ０．１％（１ｋＨｚ・１００％） |
| ＳＮ比 | ステレオ６８dB，モノ７５dB |
| 周波数特性 | ２０〜１５，０００Ｈｚ±１dB |
| 実効選択度 | ７５dB（ＩＨＦ） |
| イメージ妨害比 | １００dB |
| ＩＦ妨害比 | １００dB |
| キャプチャーレシオ | １．０dB（ＩＨＦ） |
| スプリアス妨害比 | １００dB |
| ＡＭ抑圧比 | ６５dB |
| ステレオ分離度 | ４８dB（１ｋＨｚ） |
| 定格出力 | 固定（ＦＩＸＥＤ） ３８０ｍＶ（４００Ｈｚ・１００％）
可変（ＶＡＲＩＡＢＬＥ）０〜７７０ｍＶ（４００Ｈｚ・１００％） |
| アンテナ端子 | ３００Ω平衡，７５Ω不平衡 |
| 周波数表示 | ７セグメントＬＥＤ使用，デジタル表示 |
| 供給電力 | ＡＣ１００Ｖ ５０／６０Ｈｚ |
| 外形寸法 | ４５０Ｗ×１４８Ｈ×３６５Ｄmm |
| 重量 | ８．３ｋｇ |
※本ページに掲載したＳＴ-７２０の写真，仕様表等は１９７６年１０月のＡｕｒｅｘ
のカタログより抜粋したもので，東芝株式会社に著作権があります。したがって，
これらの写真等を無断で転載・引用等することは法律で禁じられていますので
ご注意ください。
