ＳＯＮＹ
ＳＴ-Ａ６Ｂ
ＦＭ ＳＴＥＲＥＯ ＴＵＮＥＲ ￥４９，８００
１９７７年にソニーが発売したＦＭ専用チューナー。ソニーは，もともとラジオ受信機に関して
すぐれた技術を持っているブランドで，オーディオメーカーとしてもラジオメーカーとしても高い
技術を持つだけに，すぐれたチューナーを作っていました。前年の１９７６年に高級チューナー
ＳＴ-Ａ７Ｂを発売していましたが，その弟機として発売された中級機がこのＳＴ-Ａ６Ｂでした。

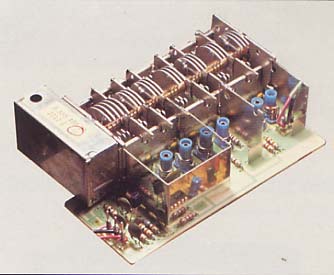

フロントエンドには，ソニー自慢の精密な７連ＣＧバリコンが搭載されていました。ＣＧバリコン
は，通常のバリコンと異なり，オッシレーター側に羽きざみをもうけ，回転角ごとに周波数を直
接カウントする仕組みで，同調周波数目盛が通信機並みに高精度化されていました。また，局
部発振用オッシレーターをバリコンに内蔵することで，温度，経時変化などの外部の影響も受
けにくくなり，周波数ドリフト（ズレ）も大幅に減少し安定した受信が可能となっていました。そし
て，クラスを超えた７連ＣＧバリコンによるクォドループルチューン方式の受信回路が構成され，
高い妨害排除能力が確保されていました。
精密７連ＣＧバリコンを生かすために，ＦＭフロントエンドのミキサー部には，特性のよく揃っ
た２個のＦＥＴを１パッケージにしたデュアルＦＥＴを採用していました。温度平衡に優れバラン
ス回路がとられているため，スプリアス妨害比も高くとることができていました。さらに，局部発
振用セクションとミキサー間にバッファアンプを加えた構成で，受信周波数全域で高い目盛精
度が確保され，強電界域にも混変調を起こさず安定した受信が可能となっていました。
ＩＦ段には，４素子１パックのユニフェーズ・フィルターが使用されていました。このフィルターは，
高選択度と位相特性の直線性の両立をめざして開発されたもので，４個の素子が１パッケージ
になっており，素子の特性がよく揃っていることで，温度特性などが非常に優れていました。こ
のフィルターにより広帯域低歪率特性と優れた位相特性，そして高選択度を実現していました。
また，ＳＴ-Ａ６Ｂでは，電波状態により，ＮＯＲＭＡＬとＮＡＲＲＯＷの自動切替機構が搭載され，
チューニングノブ横のスイッチをＡＵＴＯにすると，強電界時には，ＮＯＲＭＡＬポジションでより
低歪率に，弱電界時には，ＮＡＲＲＯＷポジションに切替わり，高選択度特性で受信するよう
になっていました。さらに，強電界時でも妨害波を排除する強制ＮＡＲＲＯＷポジションも装備
されていました。
ＭＰＸ回路には，ＰＬＬ・ＩＣが搭載されていました。ＰＬＬ（Ｐｈａｓｅ Ｌｏｃｋ Ｌｏｏｐ）は，２つの信号
の位相を比較し，サーボ機構を含んだ閉ループで両者の位相関係を一定に保つようにしたも
ので，ＭＰＸ回路にＰＬＬを採用することで，パイロット信号，ＭＰＸ信号の正確さと安定度が飛躍
的に高まり，温度，湿度，径時変化にほとんど影響されず，特性の安定化が実現していました。
機能的には，オーソドックスで，セパレーションをコントロールすることで，ステレオ受信時のノイ
ズを低減するハイブレンド回路，離調時のポップノイズや局間ノイズをカットするリードリレー使用
のミューティング，録音基準レベル信号を出力するＣａｌ Ｔｏｎｅ回路などが搭載されていました。
メーターは，レベルメーターとセンターメーターが搭載され，レベルメーターは，ＭＵＬＴＩＰＡＴＨに切
替えるろことで，マルチパスメーターになるようになっていました。
以上のように，ＳＴ-Ａ６Ｂは，高級機ではありませんが，オーソドックスに技術が投入されたバラン
スの取れたＦＭチューナーで，使いやすく受信性能の優れた実力機でした。
