Ｔｅｃｈｎｉｃｓ　ＳＵ-Ｖ８Ｘ
ＩＮＴＥＧＲＡＴＥＤ　ＡＭＰＬＩＦＩＥＲ　￥１０８，０００

１９８３年にテクニクスが発売したプリメインアンプ。テクニクスブランドは現在ではすでにピュアオー
ディオ分野から撤退してしまいしましたが，技術的アプローチで高性能な機器を次々と発売し，家電
ブランドの中でも，最も長く続き，頑張りを見せていたブランドでした。プリメインアンプの分野でも，早
くから野心的な力作を展開し，いわゆる「ノンスイッチングアンプ」の分野でも，１９７９年のＳＵ-Ｖ１０
以来，「シンクロバイアス回路」による「ニュークラスＡ」を展開し，このＳＵ-Ｖ８Xは，ここまでの低歪み
への技術的挑戦を着実に積み重ねた内容を持っていました。

パワーアンプ部は，低歪み，ハイパワー＆ワイドＤレンジを追求して，これまでテクニクスが積み上げて
>きた低歪み化の技術「シンクロバイアス」「リニアフィードバック」「コンピュータドライブ」が投入されていま
した。
「シンクロバイアス」は，入力信号に同期（シンクロ）して出力段のバイアスをコントロールする回路で，プ
ラス側の信号が入ったときは増幅作用を停止しているマイナス側の出力段に，マイナス側の信号に対し
てはプラス側の出力段に一定の電流を流すようなバイアスを与え，出力段をカットオフさせないようには
たらく，ＳＵ-Ｖ１０以来の「可変バイアス」方式でした。
「コンピュータドライブ」方式は，１９８１年に開発搭載された技術で，バイアスのコントロール
にマイクロコンピュータを用いたものでした。アンプ内部の出力トランジスター上部に設けられた温度セン
サーからの情報だけでなく，音楽信号そのものを検知する信号センサーからインプットされる情報をもと
に，マイクロコンピュータが出力トランジスターの瞬時瞬時の温度動作状況を算出し，アイドリング電流が
最適値となるためのバイアスを，出力情報としてバイアス回路へリアルタイムにインプットすることで，常
に出力トランジスターが最適なアイドリング電流でドライブされるために，クロスオーバー歪みはほぼゼロ
に抑えられるというものでした。
「リニアフィードバック」は１９８０年に開発されたもので，歪み改善のＮＦＢを当時多くの他メーカーのよう
に否定するのではなく，積極的に生かしていこうとするものでした。ＮＦＢループ内に無限大増幅を可能と
するような独立した帰還回路を形成し，理論値として歪みゼロを実現しようとするもので，具体的には，電
圧増幅部にＰＦＢ（同相帰還）をかけ，ゲインを発信手前まで大きくとり，そこに大量のＮＦＢをかけて歪み
を大きく低減（上限の２０ｋＨｚでも４０dB以上）し，ダンピングファクターも大きく取れるという方式でした。

ＳＵ-Ｖ８Ｘには，さらに新開発の「パワーリニアサーキット」が搭載されていました。この「パワーリニアサー
キット」は，ハイパワー，ローインピーダンス負荷といった，アンプにとって厳しい条件でも出力段の動作を
保証しようというもので，「リニアフィードバック」をさらに拡張し，その効果をアンプ出力段の電流ドライブ
リニアリティを高めるようにした回路で，ローインピーダンス負荷時の歪み改善の効果が得られていまし
た。

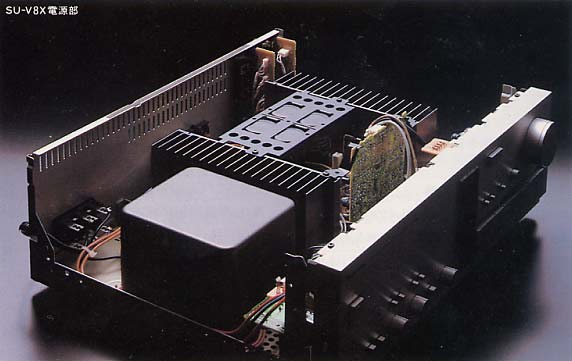

出力段は，高耐圧トランジスターを２パラ接続で使用したパラレルプッシュプル，３段ダーリントン構成で
１５０Ｗ＋１５０Ｗ（６Ω）の大出力を実現していました。この大出力の出力段を支える電源部は，低ＥＳＲ
（等価直列抵抗）・平滑用電解コンデンサー×４を搭載し，整流回路からの完全なＬ・Ｒ独立設計がとられ
チャンネル間の干渉はシャットアウトされ。３００Ａの瞬時電流供給能力が確保されていました。また，パ
ワートランスには，巻線に無酸素銅線を使用し，従来トランスに比較して２０％以上も太い線を高密度に
巻ける，独自の完全整列巻き線を採用したものを搭載し，この巻線を，トータル３重の磁気シールドケー
スの中に，機械振動を抑える特殊レジン封止されていました。
出力段と電源部は，「コンセントレーテッドパワーブロック」が採用されていました。これは，一体の放熱器
ブロックに，電解コンデンサ，電源回路，ドライブ回路，パワートランジスタなど大信号・大電流部をコンパ
クトに集中（コンセントレート）したもので，大信号・大電流部が発生する強い磁界が他の信号経路に
影響を与えるのを防ごうとするものでした。



フォノイコライザーは，ＭＣカートリッジに対応したもので，超ローノイズＦＥＴ採用の初段差動増幅器と高耐
圧・高スルーレイトオペアンプを組み合わせたＩＣＬ構成となっていました。この結果，フォノＳＮ比８８dB（ＭＭ
２．５ｍＶ），７２dB（ＭＣ・２５０μＶ）の特性を実現していました。

トーンコントロール回路は，「リニアフィードバック」の効果をトーンコントロール回路に生かすよう，メインアン
プのＮＦループを利用したＢＡＳＳと，ＮＦ-ＣＲ型のＴＲＥＢＬＥで構成され，高いＳＮ比と，低歪みを実現してい
ました。トーンコントロールは，ターンオーバー切換式で，ＢＡＳＳ・２５０Ｈｚ/５００Ｈｚ，ＴＲＥＢＬＥ・２ｋＨｚ/４ｋＨｚ
で切り換えられるようになっていました。また，ストレートＤＣポジションにすると，トーンコントロール回路をパス
することができるようになっていました。

入力系統は，フォノは１系統ながら，ハイレベル入力は，ＴＵＮＥＲ，ＣＤ，ＡＵＸ１，ＡＵＸ２，ＴＡＰＥ１，ＴＡＰＥ２と
６系統備えられ，ポジションスイッチにＶｉｄｅｏ，ＴＶ，ＶＴＲ，ＤＡ　ｔａｐｅ等の表記が併記されているところは，デジ
タルオーディオ，ＡＶなど，当時の時代の動きを感じさせ，今見ると興味深いものです。
リアパネルには，さらに外部機器接続端子が装備され，グラフィックイコライザが便利に使えるようになってい
ました。

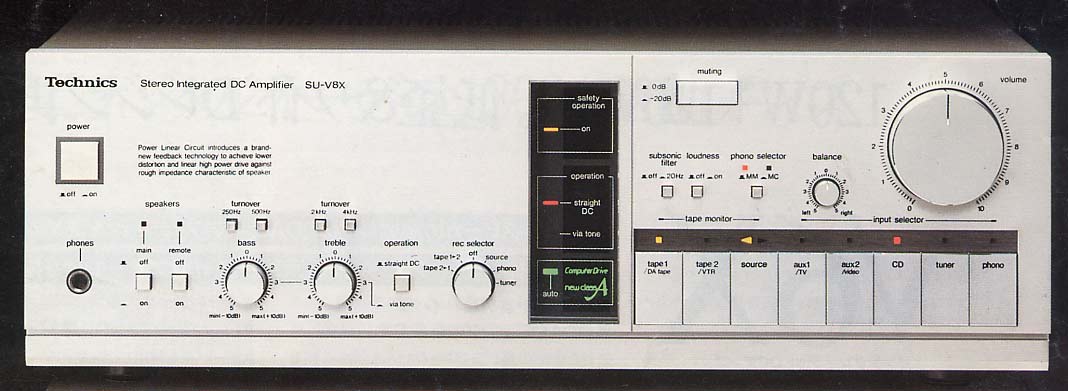

以上のように，ＳＵ-Ｖ８Ｘは，高度な回路技術が投入され，すぐれた物理特性をもった，テクニクスらしいプリ
メインアンプでした。中央にプロテクション，ストレートＤＣ，ｖｉａ　ｔｏｎｅ切換，コンピュータドライブの動作状態
を示すディスプレイが縦に配置され，プッシュボタンを多用した未来的なデザインは，滑らかで物理特性の良
さを感じさせる音の印象ともつながるものでした。

以下に，当時のカタログの一部をご紹介します。

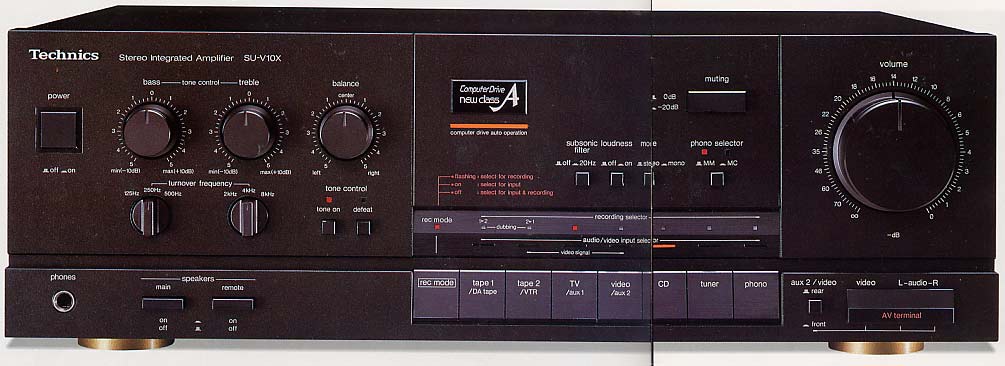

Ｔｅｃｈｎｉｃｓ 　ＳＵ-Ｖ１０Ｘ
ＩＮＴＥＧＲＡＴＥＤ 　ＡＭＰＬＩＦＩＥＲ　￥１２８，０００

翌年の１９８４年には，ＳＵ-Ｖ８ＸをベースにＳＵ-Ｖ１０Ｘが登場しました。基本的な回路構成や電源部な
ど基本的な部分は受け継がれ，各部に改良が施されていました。
ＳＵ-Ｖ１０Ｘの最大の改良点は，出力段の前段のプリドライブ段にありました。高性能オペアンプを設け
た利得制御回路が，出力段からの悪影響をシャットアウトする「コンスタントゲイン・プリドライバ」を新開
発搭載し，プリドライブ段自身の歪みの発生を抑えながら，実スピーカー駆動時のドライブ・リニアリティ

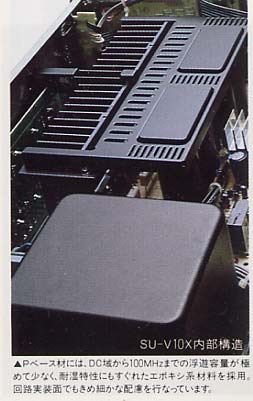

を高めていました。また，パワーブロックの放熱器も改良され，放熱面積がアップされ安定した出力段の
動作を確保していました。



もう一つ大きな変更点は，入力系の充実がありました。ＣＤを含む従来のオーディオソースに加 え，ＴＶ
チューナー，ビデオ，ビデオディスクプレーヤーなどの接続が積極的に考慮された設計になり，ａｕｘ１/
ＴＶ，ａｕｘ２/ｖｉｄｅｏ（２系統），ｔａｐｅ２/ＶＴＲの４系統には，映像コンポジット信号の入力も備え，ＡＶ関連
機器の一括結線と映像/音声の同時切換が行えるようになりました。
また，前面パネルにもａｕｘ２/ｖｉｄｅｏ端子が設けられ，３台目のテープデッキ，２台目のビデオデッキなど
の接続に利用して編集等にも便利になっていました。このような面で，ＡＶアンプ的な色彩も色濃く備える
ようになっていたといえそうです。

以上のように，今から見ると，デジタルオーディオ，ＡＶ分野の隆盛といった時代の中で，ＳＵ-Ｖ１０Ｘは，
同社のプリメインアンプとして進むべき方向を探っていたような感じもします。これ以降，テクニクスのア
ンプはフォノなどのアナログ系がだんだん簡略化され，ＤＡＣの搭載や，ハイレベル入力の充実といった
方向に進み，形を変えていきました。

以下に，当時のカタログの一部をご紹介します。

◎技術の粋をつくした超低歪回路で
　ハイパワー＆ワイドＤレンジを実現
●ゆとりのダイナミックパワー４００Ｗ＋４００Ｗ （２Ω）
　３１０Ｗ＋３１０Ｗ（４Ω）
◎高品位パワーの土台を支える
　強力出力段＆電源回路
●電磁輻射による高域歪を解消。
　コンセントレーテッド・パワーブロック。
●パワー・プリ・マイコン完全独立の電源回路構成。
●放熱器も巧妙な設計。
◎コンピュータコントロールによる
　万全のプロテクション
◎アナログレコードも最高の音質で
　ＭＣ基本設計の高性能イコライザ
●ターンオーバー３段切換えも装備した，
　低歪・高ＳＮ比トーンコントロール。
◎新開発電子セレクタが可能にした
　ＡＶ機器の映像/音声同時切換え
●あらゆるＡＶソースが接続ＯＫ。
　８系統のワイド入力端子。
●映像も音声もワンタッチで切換えＯＫ。
●フロントパネルにも映像/音声入力端子を装備（ａｕｘ２/ｖｉｄｅｏ）。
●入力/録音ソースが独立してセレクト
　できるレックモード・セレクタ。>
●外部機器専用接続端子（リアパネル）。
●極太のスピーカコードが使える２スピーカ接続端子。
●極太のＡＣコードを採用。

※ 本ページに掲載したＳＵ-Ｖ８Ｘ，ＳＵ-Ｖ１０Ｘの写真，仕様表
　等は，１９８３年１０月，１９８４年１０月のＴｅｃｈｎｉｃｓのカタログ
　より抜粋したもので，松下電器産業株式会社に著作権があり
　ます。したがってこれらの写真等を無断で転載・引用等すること
　は法律で禁じられていますのでご注意ください。
