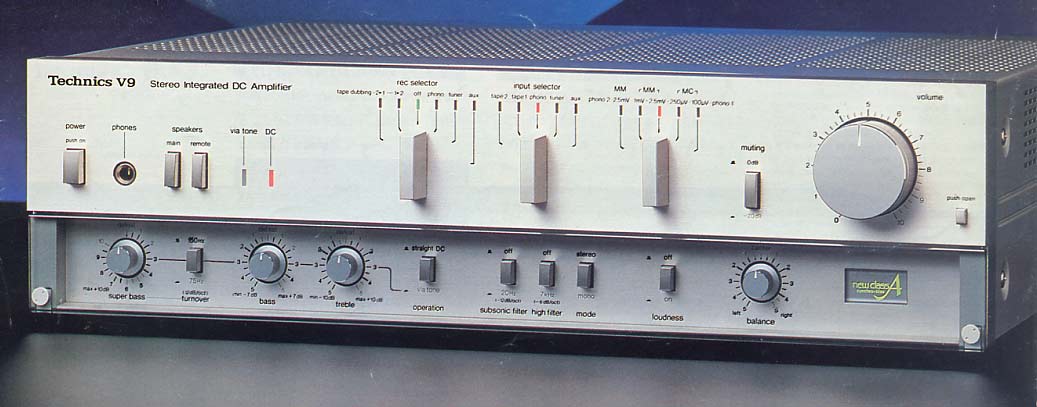

ＳＴＥＲＥＯ ＩＮＴＥＧＲＡＴＥＤ ＤＣ ＡＭＰＬＩＦＩＥＲ ￥１２５，０００
１９８１年にテクニクス（松下電器）が発売したプリメインアンプ。前年のＳＵ-Ｖ１０で開発・搭載
された「ニュークラスＡ」方式を採用した「ニュークラスＡ」シリーズのプリメインアンプで，その間
に開発された新しい技術も導入され，スリムですっきりとした筐体の中に低歪みとハイパワー
を実現した，テクニクスらしいプリメインアンプでした。
パワー段の基本的な回路構成は，初段のＦＥＴ差動増幅，カレントミラー負荷，ブートストラップ
構成から，出力段の３段ダーリントンまで，全段をプッシュプルコンプリメンタリィ構成として，裸
歪みを徹底して低減した回路構成となっていました。パワートランジスタにはＰｃ２００Ｗの大電
力タイプが投入されていました。そして，「シンクロバイアス回路」，「リニアフィードバック回路」
「コンセントレーテッドパワーブロック」の技術が投入され，１２０Ｗ＋１２０Ｗ/ＴＨＤ０．００３％と
いう低歪み・ハイパワーを実現していました。
「シンクロバイアス回路」は，入力信号に同期（シンクロ）して出力段のバイアスをコントロール
する回路で，プラス側の信号が入ったときは増幅作用を停止しているマイナス側の出力段に
マイナス側 の信号に対してはプラス側の出力段に一定の電流を流すようなバイアスを与え，
出力段を常に能動状態において，出力トランジスタの休止に起因するスイッチング歪みを解消
するものでした。さらに，信号系路とバイアス電流系路を独立させ，クロスオーバー歪みも解消
したもので，ＳＵ-Ｖ１０以来の「可変バイアス」方式によるノンスイッチングアンプを構成「してい
ました。
「リニアフィードバック回路」は１９８０年に開発され，ＳＵ-Ｖ７に初搭載されたもので，歪み改善の
ＮＦＢを当時の多くの他メーカーのように否定するのではなく，積極的に生かしていこうとするもの
でした。ＮＦＢループ内に無限大増幅を可能とするような独立した帰還回路を形成し，理論値とし
て歪みゼロを実現しようとするもので，具体的には，電圧増幅部にＰＦＢ（同相帰還）をかけ，ゲイ
ンを発振手前まで大きくとり，そこに大量のＮＦＢをかけて歪みを大きく低減（可聴域の加減では
無限に近く，上限の２０ｋＨｚでも４０dB以上）し，ダンピングファクターも大きく取れるという方式で
した。
「コンセントレーテッドパワーブロック」は，一体の放熱器ブロックに，電解コンデンサ，電源回路
ドライブ回路，パワートランジスタなど大信号・大電流部をコンパクトに集中（コンセントレート）した
もので，大信号・大電流部が発生する強い磁界が他の信号系路に影響を与えるのを防ごうとする
もので，ＳＵ-Ｖ１０等にも採用されていた方式でした。このコンストラクションは，シャーシやカバー
などにシールド効果の高い磁性体を使用できるため，外部誘導をも抑える効果が得られ，実際に
設置した状況の利点も大きなものがありました。

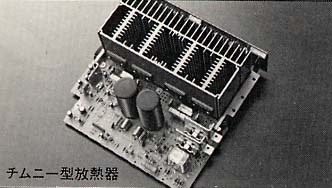

また，スリムな筐体でハイパワーを確保するために，放熱器には新設計の高効率チムニー型放
熱器が搭載されていました。チムニー効果による高い放熱効果と後述のサーボ電源による回路
の高効率化と相まって安定した長期動作が可能となっていました。
アンプやスピーカーを守る保護回路として，リレー使用の純電子式保護回路に加え，新たに熱検
出保護回路が装備され，アンプ内部の温度が異常に上昇すると自動的にサーボ電流の電圧をダ
ウンし，熱的に安定な動作に導くようになっているなど，３重の保護回路が搭載されていました。
電源部には，ＳＵ-Ｖ７で初搭載された「サーボ電源」が搭載されていました。これは，電圧検出回路
とブリッジ型に組んだ４個のＳＣＲ（Silicon Controlled Rectifierｚ＝サイリスタ）によって，整流と同時
に導通角をコントロールすることで，電力供給の応答性を大幅に向上させたもので，１次側の変動
や出力段の大電流消費による電圧変動をなくし，常に安定した電圧を出力段を含む全段に供給す
ることが可能となっていました。また，従来の１０分の１という低インピーダンスを実現し，１０倍もの
容量の電源に匹敵する高レギュレーションを確保していました。

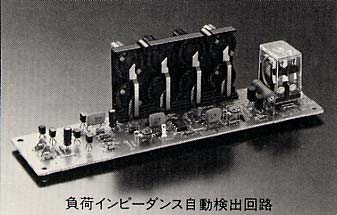

この「サーボ電源」には，負荷インピーダンス検出回路およびタップ切換回路が装備され，電源ＯＮ
後，ただちにスピーカー端子に接続されたスピーカーの合成インピーダンスを検出し，トランス巻線
のハイボルテージタップおよびローボルテージタップが自動的に選択されるようになっており，スピー
カーのインピーダンスが８Ωの場合も４Ωの場合も同じ１２０Ｗ＋１２０Ｗの定格出力が保証されてい
ました。
フォノイコライザは，初段にローノイズＦＥＴをパラレル使用した差動アンプが配され，カスケード接続
カレントミラー負荷でハイゲイン増幅したのち次段以降を高性能ＩＣで構成していました。ＭＣ基本の
ハイゲイン設計のイコライザー回路で，フォノＳＮ比８８dB（ＭＭ・２．５ｍＶ），７１dB（ＭＣ・２５０μＶ）
の高ＳＮ比を確保していました。ＭＭ・ＭＣとも入力コンデンサをもたないＩＣＬイコライザとなっており
ストレートＤＣ動作時には，フォノ入力はわずか１つのカップリングコンデンサを通過するのみであり，
ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥはハイゲインのＤＣアンプでダイレクトにスピーカー端子まで増幅されるように
なっていました。
また，ＳＵ-Ｖ９では，「リニアフィードバック回路」をパワー段に加えてイコライザ回路にも初搭載して
いました。この結果，低域のＮＦ量の不足しがちなフォノイコライザ回路の全域にわたり多量のＮＦＢ
を安定してかけることが可能となり，ＭＭポジションでＴＨＤ０．０００５％（１ｋＨｚ，出力５Ｖ）という超低
歪率を実現していました。
フォノ入力は２系統装備され，ＰＨＯＮＯ１はＭＭ・ＭＣの切換に加え，さらに各々で１ｍＶ/２．５ｍＶと
１００μＶ/２５０μＶの２段ずつ計４段の入力感度切換が装備されていました。ＰＨＯＮＯ２は，ＭＭ専
用となっていました。
トーンコントロールは，テクニクス自慢のシェルビングトーンが搭載され，ＴＲＥＢＬＥ，ＢＡＳＳに加え，
１２dB/octの急峻な立ち上がり特性と，最大１０dBのブースト量を持つＳＵＰＥＲ ＢＡＳＳの搭載により
スピーカーの周波数特性を低域へ約１ｏｃｔ拡張することも可能となっていました。
以上のように，ＳＵ-Ｖ９は理詰めで技術を積み重ね，歪みを徹底して追求し，すっきりとしたスリムな
筐体でハイパワーと低歪みを実現したテクニクスらしい１台でした。当時，テクニクスのブランドやすっ
きりとした筐体のイメージ，雑誌などの評価などからソフトで力感の少ない音という先入観をもたれる
など，オーディオファンに広く人気を得るには至りませんでした。しかし，実は同じ価格クラスのアンプ
の中で最も強力な電源部を持つなど，スピーカーの実力を引き出し，しっかりとしたクリアな音を持っ
た実力派のアンプでもありました。
