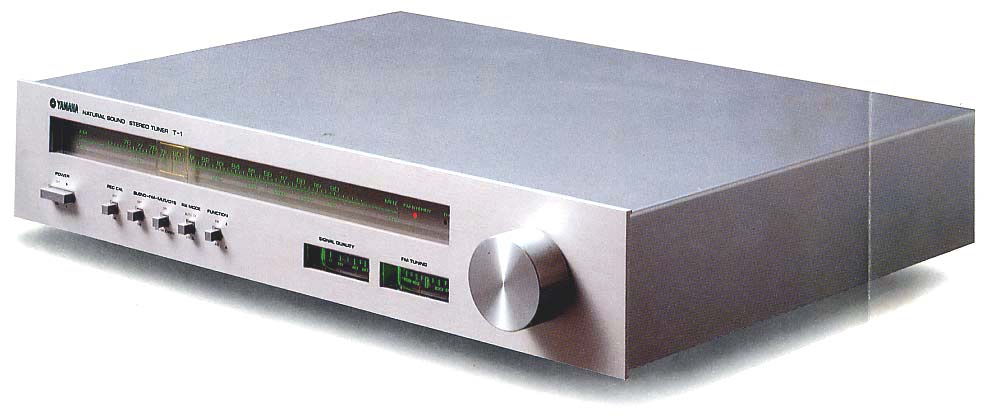

ＹＡＭＡＨＡ　Ｔ-１
ＮＡＴＵＲＡＬ　ＳＯＵＮＤ　ＳＴＥＲＥＯ　ＴＵＮＥＲ　￥６０，０００

１９７７年にヤマハが発売したＦＭ/ＡＭチューナー。「ＣＴ-」という型番から「Ｔ-１桁」という型番に移行
した１号機で，同じく「Ａ-１桁」シリーズに移行したプリメインアンプＡ-１とのペアとなるチューナーでした。
それまでの「ＣＴシリーズ」と異なった薄型のすっきりしたデザインは，この後のヤマハのチューナーに
共通するイメージで，クリーンなデザインは「ＣＴシリーズ」とはまた異なったヤマハらしさを持っていまし
た。

フロントエンド部は，高精度周波数直線４連バリコンを採用し，段間をダブルチューンとしていました。
ＲＦアンプには，高周波特性に優れ低雑音のＭＯＳ　ＦＥＴを採用し，高感度と高い妨害排除能力を実
現していました。
さらに，ＩＦの１０．７ＭＨｚの中間周波信号を得るためのミキサー段の動作レベルを慎重に調整するこ
とで，アンテナ入力が弱入力時から強入力時まで，特性劣化を抑えた安定した受信ができるようにな
っていました。

ＩＦ段は，比較的妨害が少ない受信状態でオーディオ特性を優先したＬＯＣＡＬポジションと妨害の多い
受信状態に対応したＤＸポジションが備えられていました。
ＬＯＣＡＬポジションでは，Ｔ-１用に新たに開発されたブロックセラミックフィルタを２組採用していました。
このブロックセラミックフィルタは，通過帯域の微分利得偏差を±０．２dB以内と極少に抑えたものでし
た。ＩＦアンプには，インピーダンス変動を抑えるためにバッファアンプが配され，リミッタ効果の優れた
カレントリミッタ付き７段差動増幅器を採用していました。これらの結果，ＬＯＣＡＬポジションでは，通常
の受信では十分といえる５５dBという選択度を確保しつつ，ＳＮ比８４dB（ＳＴＥＲＥＯ），歪率０．０５％
（１ｋＨｚ），セパレーション５５dB（１ｋＨｚ）という優れたオーディオ的特性を実現していました。
ＤＸポジションでは，ＬＯＣＡＬポジションのブロックセラミックフィルタに，４素子低スプリアスセラミックフィ
ルタを追加した構成になり，実効選択度９２dBを確保しながら，歪率０．５％（１ｋＨｚ），ＳＮ比８４dB，セ
パレーション３０dBを実現していました。
さらに，受信電波に対する妨害の有無を電子的に検出し自動的にＩＦ回路のモード（ＬＯＣＡＬ−ＤＸ）を
自動的に選択するＡＵＴＯ　ＤＸ回路が備えられていました。

ＭＰＸ回路は，ＨｉｇｈスルーレイトのＤＣアンプを基本にヤマハ独自の平均値復調方式のスイッチング回
路にＮＦＢをかけたＤＣ・ＮＦＢ回路を新開発して採用していました。この回路は，それまでのものより大
幅に低歪みを実現したものでした。
１９ｋＨｚのパイロット信号を除去するための回路として，ＰＬＬで発生した１９ｋＨｚの方形波を利用して
入力パイロット信号に追従したレベルで逆相の１９ｋＨｚのサイン波を再生し，パイロット信号をスイッチ
ング信号の入力でキャンセルするトラッキングタイプのパイロットピュアキャンセル回路が搭載されてい
ました。このため，多重信号を扱うデコーダーには純粋なコンポジット信号のみが入力され，混変調歪
などの発生が極めて少なくなり，ローパスフィルターのカットオフ周波数も１９ｋＨｚ以上に設定すること
ができ，１８ｋＨｚまでほぼフラットな周波数特性を実現していました。
３８ｋＨｚのサブキャリアを発生するためのＰＬＬ回路には，入力に同調型の妨害除去フィルタが付加さ
れ，ステレオ復調信号によるサブキャリアの乱れが極めて少ないＡｎｔｉ-ｉｎｔｅｒ ｆｅｒｅｎｃｅ　ＰＬＬ　Ｓｙｓｔｅｍ
が採用されていました。



周波数のずれを補正するＡＦＣのＯＮ／ＯＦＦはチューニング操作と連動して自動的に行われ，同調操作時に
はＯＦＦ，局に同調するとＯＮとなり，その動作状態をＬＥＤによって表示する機能を持ち，ＯＴＳ（Ｏｐｔｉｍｕｍ　
Ｔｕｎｉｎｇ　Ｓｙｓｔ-ｅｍ）という名称が付けられていました。
その他，機能的には，弱電界ステレオ受信時のノイズを低減するＦＭブレンド回路や録音レベルの基準信号
を発信するＲＥＣ　ＣＡＬ回路なども搭載されていました。
シグナルメーターは，妨害検出フィルターとＡＧＣアンプによって３μＶ〜１ｍＶという入力レベルを指示する正
確なもので，ヤマハ独自の妨害検出方式によって強入力まで飽和することなくマルチパス，フェージングノイ
ズ源からの妨害を指示の低下やふらつきとして指示できるようになった妨害検出型となっていました。

以上のように，Ｔ-１は，Ｔ-1桁シリーズの1号機として，優れた技術が投入され，薄型の筐体はクリーンな美し
さをもつヤマハらしいもので，薄型の筐体から しっかりとしたクリアな音を聴かせるチューナーでした。Ｔ-２に
も基本的な技術が受け継がれていき，ヤマハからはこの後も優れたチューナーが生み出されていきました。

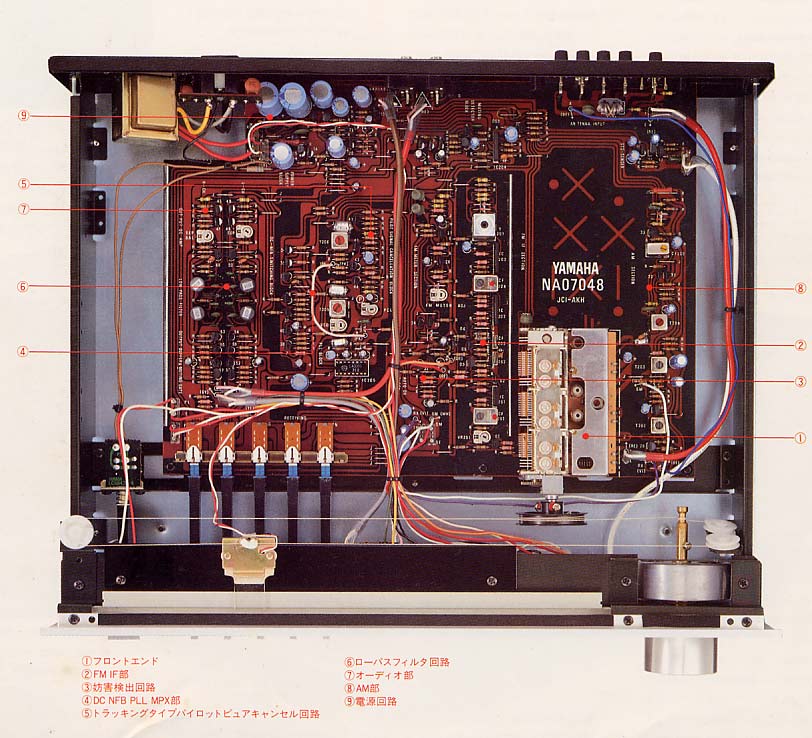

以下に，当時のカタログの一部をご紹介します。

◎高精度４連バリコンとＭＯＳ　ＦＥＴによる
　高性能フロントエンド
◎あらゆる電波環境下でのハイクオリティ
　受信を可能にするＡＵＴＯ　ＤＸ回路付ＩＦ段
◎微分利得直視法で吟味した新開発ブロック
　セラミックフィルタによるＬＯＣＡＬ　ＩＦ段
◎妨害の多い受信環境で威力を発揮する
　実効選択度９２dBのＤＸ　ＩＦ段
◎電波環境によってＩＦ回路を自動的に切換
　えるＡＵＴＯ　ＤＸ回路
◎ＤＣ・ＮＦＢ・スイッチングＭＰＸ回路
◎トラッキングタイプパイロット信号ピュア
　キャンセル回路
◎Ａｎｔｉ-ｉｎｔｅｒ　ｆｅｒｅｎｃｅ　ＰＬＬ　Ｓｙｓｔｅｍ
◎ＡＭ部の音質重視設計になっています
◎妨害検出型シグナルメータ
◎ＯＴＳ（Ｏｐｕｔｉｍｕｍ　Ｔｕｎｉｎｇ　Ｓｙｓｔｅｍ）機構
◎快適なチューニングを可能にする
　２ステージ対称ゲートミューティング回路
◎弱電界のステレオ受信時のノイズを低減する
　ＦＭブレンド回路
◎ダイレクトエアチェック用の固定出力と
　可変出力端子との２系統です
◎エアチェックに便利なＲＥＣ　ＣＡＬ回路装備
◎なめらかに滑走するダイアル指針やタッチ
　フィーリングの良いスイッチ類など素晴らしい
　操作性を実現

●Ｔ-１の規格●



■ＦＭチューナー部■

５０dB　ＳＮ感度	ＭＯＮＯ　　　 ３μＶ（１４．８dBf） ＳＴＥＲＥＯ　　３５μＶ（３６dBf）
実用感度 （ＩＨＦ・ＭＯＮＯ・８４ＭＨｚ）	３００Ω　１．７μＶ（９．８dBf） ７５Ω　　０．８５μＶ（９．８dBf）
イメージ妨害比（８４ＭＨｚ）	９５dB
ＩＦ妨害比（８４ＭＨｚ）	１００dB
スプリアス妨害比（８４ＭＨｚ）	１００dB
ＡＭ抑圧比（ＩＨＦ）	６５dB
実効選択度	ＤＸ　　　　　９２dB ＬＯＣＡＬ　　５５dB
ＳＮ比	ＭＯＮＯ　　　８６dB ＳＴＥＲＥＯ　 ８４dB
全高調波歪率	（ＬＯＣＡＬ）　　　（ＤＸ） ＭＯＮＯ　　　１００Ｈｚ　　０．０５％　　　  ０．１％ 　　　　　　 　　１ｋＨｚ　　 ０．０５％　　　０．１５％ 　　　　　　 　　６ｋＨｚ　　 ０．０８％　　　　０．３％ 　　　　　 　　１０ｋＨｚ　　 ０．０５％　　　  ０．１％ ＳＴＥＲＥＯ　１００Ｈｚ　　 ０．０５％　　　　０．５％ 　　　　　　 　　１ｋＨｚ　　 ０．０５％　　　　０．５％ 　　　　　　 　　６ｋＨｚ　　 ０．０８％　　　　０．８％ 　　　　　 　  １０ｋＨｚ　　 ０．１３％　　　　１．５％
ＩＭ（混変調）歪率（ＩＨＦ）	（ＬＯＣＡＬ）　　　（ＤＸ） ＭＯＮＯ　　　　　　　　　　０．０５％　　　  ０．５％ ＳＴＥＲＥＯ　　　　　　　　 ０．０８％　　　　１．０％
ステレオセパレーション	（ＬＯＣＡＬ）　　　（ＤＸ） 　　　　　　　　１ｋＨｚ　　　　５５dB　　　　３０dB 　　５０Ｈｚ〜１０ｋＨｚ　　　 ４６dB　　　　 ２５dB
周波数特性	５０Ｈｚ〜１０ｋＨｚ±０．３dB ３０Ｈｚ〜１５ｋＨｚ±０．５dB １０Ｈz〜１８ｋＨｚ＋０．５dB，−３．０dB
サブキャリア抑圧比	７０dB
ミューティングレベル　ＤＸ	５μＶ（１９．２dBｆ）
ＡＵＴＯ-ＤＸ動作レベル	ステレオ時妨害レベル約５０μＶにて ＤＸ　ＭＯＤＥ自動切換

■ＡＭチューナー部■

実用感度　ＩＨＦ	１５μＶ
選択度 （１０００ｋＨｚ±１０ｋＨｚ）	３０dB
ＳＮ比（８０dB/m）	５０dB
イメージ妨害比（１０００ｋＨｚ）	７０dB
ＩＦ妨害比（１０００ｋＨｚ）	７０dB
スプリアス妨害比（１０００ｋＨｚ）	７０dB
全高調波歪率	０．４％

■オーディオ部■

出力レベル／インピーダンス
ＦＭ（１００％高調）	ＶＲ　Ｍｉｎ〜Ｍａｘ　　０．１〜１Ｖ/２２０Ω　 ＶＲ　センター　　　　　　 ０．５Ｖ/２．５ｋΩ
ＦＭ（３０％変調）	ＶＲ　Ｍｉｎ〜Ｍａｘ　２．５〜２５０ｍＶ/２２０Ω　 ＶＲ　センター　　  　　　　 １２５ｍＶ/２．５ｋΩ
ＲＥＣ　ＣＡＬ信号 　（３３３Ｈｚ：ＦＭ５０％変調に相当）	ＶＲ　Ｍｉｎ〜Ｍａｘ　　５０〜５００ｍＶ/２２０Ω ＶＲ　センター　　 　　　　　２５０ｍＶ/２．５ｋΩ

■付属機能■

レコーディングキャリブレーター

ＦＭブレンドＳＷ，ＦＭミューティング＆ＯＴＳ連動ＳＷ

ＦＭ　ＩＦ帯域切換ＳＷ（ＡＵＴＯ　ＤＸ　−　ＮＯＲＭＡＬ）

ＳＩＧＮＡＬ　ＳＴＲＥＮＧＴＨ/ＱＵＡＬＩＴＹ　ＭＥＴＥＲ

ＦＭ　ＴＵＮＩＮＧ　ＩＮＤ（Ｆｕｌｌ　−　Ｈａｌｆ　Ｂｒｉｇｈｔ）

■総合■

使用半導体等	トランジスタ６０，ＩＣ５，ＦＥＴ１，ダイオード１７，ツェナーダイオード２ ＬＥＤ２，セラミックフィルターＦＭ２＋セラミックブロックユニット２/ＡＭ１
ＡＣアウトレット	１個（３００Ｗ・ＭＡＸ）
定格電圧・周波数	１００Ｖ・５０／６０Ｈｚ
定格消費電力	１１Ｗ
外形寸法	４３５Ｗ×９７Ｈ×３７６Ｄmm
重量	５．７ｋｇ
