ＯＮＫＹＯ 　ＩｎｔｅｇｒａＴ -４１７
ＱＵＡＲＴＺ　ＬＯＣＫＥＤ　ＦＭ　ＳＴＥＲＥＯ　ＴＵＮＥＲ　￥６５，０００

１９７９年にオンキョーが発売したＦＭステレオチューナー。オンキョーはスピーカーやアンプのブランド
イメージが強いメーカーですが，チューナーでも数々の実力機を作ってきました。Ｔ-４１７は，最高級機
Ｔ-４１９の弟機として同じ時期に発売され，デザイン的にも技術的にも類似性の高いコストパフォーマン
スの高い１台でした。

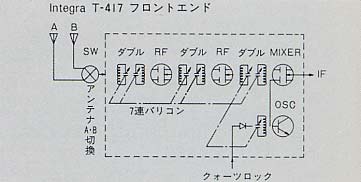

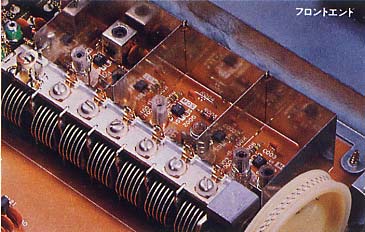

フロントエンドは，ダブル−ダブル−ダブル同調段で構成した周波数直線型高精度７連バリコンを搭載
し，２段ＲＦ及びミキサー段の素子に，ダイナミックレンジが広く高調波歪の発生を抑えたデュアルゲート
ＭＯＳ ＦＥＴ（×３）を厳選して使用していました。±２．５ＭＨｚで１０８dBという相互変調妨害比，イメージ
妨害比１２０dB，スプリアス妨害比１２０dBというすぐれた妨害波排除性能と１０．３dB（新ＩＨＦ）という高感
度を両立させていました。さらに，ＩＦ（中間周波数）を水晶発振の明確な基準信号によって１０．７ＭＨｚに
固定するクォーツロック方式の採用により，高い同調安定度が確保されていました。Ｔ-４１７のクォーツ
ロックは，１９７４年に開発されたオンキョーオリジナルクォーツロックをさらに改良したもので，選局動作
時には，同調点±５０ｋＨｚ以内に入るとロックド・インジケーターが輝き，チューニングノブから手を離すと
瞬時にロックするという，スピーディーなジャストチューン・タッチセンサーが装備されていました。



ＩＦ部は，初段に強入力にもリニアな特性のＤ-ＭＯＳ ＦＥＴを使用し，高い妨害排除特性を確保していまし
た。Ｔ-４１７のＩＦ部では，検波器出力のＳ/Ｎを検出し，電波事情に応じて自動的に切換わる帯域幅自動
２段切換回路を搭載していました。Ｓ/Ｎの高い局では，ＷＩＤＥポジションとなり，群遅延時間±０．２μＳ
（ｆｏ±１１０ｋＨｚ）以内という広帯域にわたってフラットな特性の４素子リニアフェーズフィルターが動作し，
さらに，正確な逆特性の位相等化フィルターの採用と相まって，きわめてフラットな特性により，低歪みが
（０．０５％・４００Ｈz)実現されていました。Ｓ/Ｎの低い局では，自動的にＮＡＲＲＯＷポジションとなり，８素
子リニアフェーズフィルターがさらに加わることにより，８５dB（４００ｋＨｚ離調）という高選択度が実現され
ていました。また，ＩＦフィルターの結合素子には，入力信号のレベル変化や温度上昇等に伴う特性の変
化を抑えた，ハイスルーレイトダブルベース差動ＩＣ４個が採用されていました。

ＦＭ搬送波をオーディオ信号に復調する検波器には，その特性を微分利得直視装置で解析し，検波系を
ブロック化してクオリティを厳しく選別したバランス形レシオディテクタが採用され，広帯域にわたって平坦
な微分利得特性が確保され，低歪みに寄与していました。
ＭＰＸ部には，安定度の高いＰＬＬ・ＩＣが採用され，パイロット信号のオーディオ信号への混入を防ぐため
同振幅・同位相で打ち消すキャンセラーも内蔵されていました。このビートキャンセラーは，局側のパイロ
ット信号レベルの変動に対する追従性の高い三角波を応用したキャンセル性能の高いものとなっていま
した。さらに，ＭＰＸ・ＩＣ内部のアンプには，充分なＮＦＢをかけて高調波歪の発生も抑えられていました。

出力段のオーディオアンプには，同社のプリメインアンプ等に搭載されたものと同様の方式の，スーパー
サーボＤＣアンプが搭載されていました。低雑音オペアンプＩＣのサーボアンプが，ＤＣアンプをコントロール
して有害な超低域をカットし，コンデンサが排除され，ＤＣアンプとしてすぐれた性能を実現していました。
電源部は，プラス側に保護回路付定電圧ＩＣを使用した，±１５Ｖ定電圧電源，大容量ケミコンを搭載した
強力なものとなっていました。さらに，ＭＰＸ部，スーパーサーボオーディオ部には，３本のブスラインで電
源が供給され，低インピーダンスの給電ラインによるゆとりと安定性が確保されていました。

機能的にはデザイン同様にオーソドックスなチューナーでしたが，電波が弱い場合に，入力のレベルに応
じてＬｃｈ・Ｒｃｈの高域ブレンドを行い，自動的にＳ/Ｎの劣化を防ぐオートマチック・ノイズ・リダクション，マル
チパス検出対応のデビエーションメーター，４４０Ｈｚ，５０％変調のエアチェック・キャリブレーター，２０dBf
のＦＭミューティングなど実用的な機能が装備されていました。アンテナ入力は切替可能な２系統が装備さ
れ，オーディオ出力は，可変出力端子に加え，出力固定の録音専用出力端子も装備されていました。

以上のように，Ｔ-４１７は，オーソドックスなバリコン式チューナーとして，各部にしっかりと技術が投入され
すぐれた性能を実現していました。オンキョーはチューナーではメジャーなブランドとはいえませんでしたが
着実に技術を積み上げ，音質的にもすぐれたチューナーを作り上げていきました。Ｔ-４１７は，そんな中の
１台で，実用的で滑らかな音を持つチューナーでした。

以下に，当時のカタログの一部をご紹介します。

◎卓越したＲＦ相互変調排除性能を実現した，
　入力段ダブルチューン，Ｆ直７連バリコン，
　３-ＭＯＳ・ＦＥＴ使用のフロントエンド
◎完璧ともいえる同調安定度を実現した
　クォーツロック＆タッチセンサーチューニング。
◎極微の低歪率０．０５％（ＳＴ・４００Ｈｚ）を
　達成したＩＦ部。帯域幅自動２段切換，位相等化
　フィルタ搭載。初段Ｄ-ＭＯＳ・ＦＥＴ，段間ハイ
　スルーレート差動ＩＣ。
◎広帯域バランス型レシオ検波。
　ＭＰＸ部はパイロットキャンセラー付ＰＬＬ・ＩＣ，
　ビートキャンセラーも装備
◎音の純度で差をつけるオーディオ部
　ＤＣを超えたスーパーサーボアンプを搭載
◎オーバー変調をも軽くクリアー，
　トータルクオリティ＝ＴＱを高次元で達成
◎ローインピーダンス，ブスライン使用。
　低域の分解能を向上させた強力電源部
◎オートマチック・ノイズ・リダクション，
　アンテナＡ・Ｂ切換，デビエーションメータなど
　豊かな付属機能を装備。

●主な仕様●

受信周波数	７６ＭＨｚ〜９０ＭＨｚ
実用感度	１０．３dBf（ＩＨＦ），０．９μＶ（７５Ω）
Ｓ/Ｎ５０dB感度	１．７μＶ（ＭＯＮＯ・７５Ω（３００Ω）），１５．８dBf （ＭＯＮＯ・ＩＨＦ） ２０．０μＶ（ＳＴＥＲＥＯ・７５Ω（３００Ω）），３７．２dBf（ＳＴＥＲＥＯ・ＩＨＦ）
相互変調妨害比	８３dB（±４００kHz)，９６dB（±１ＭＨz)，１０８dB（± ２．５ＭＨz)
イメージ妨害比	１２０dB（８３ＭＨz)
ＩＦ妨害比	１２０dB（８３ＭＨz)
スプリアス妨害比	１２０dB
２信号選択度 （±４００ｋＨｚ離調）	５０dB（ＩＦ・ＷＩＤＥ），８５dB（ＩＦ・ＮＡＲＲＯＷ）
歪率	ＩＦ・ＷＩＤＥ　　　ＩＦ・ＮＡＲＲＯＷ ＭＯＮＯ・４００Ｈｚ：　　　　　　 ０．０２５％　　　　 ０．１％ ＭＯＮＯ・５０Ｈｚ〜１０ｋＨｚ：  　０．０７％　　　　０．２５％ ＳＴＥＲＥＯ・４００Ｈｚ：　　　　 　０．０５％　　　　　０．３％ ＳＴＥＲＥＯ・５０Ｈｚ〜１０ｋＨｚ： ０．１３％　　　　　０．４％
ステレオセパレーション	１ｋＨｚ：５５dB（ＩＦ・ＷＩＤＥ），４５dB（ＩＦ・ ＮＡＲＲＯＷ） １００Ｈｚ〜１０ｋＨｚ：４５dB（ＩＦ・ＷＩＤＥ），４０dB（ＩＦ・ＮＡＲＲＯＷ）
ＡＭ抑圧比	６５dB（ＩＦ・ＷＩＤＥ），５５dB（ＩＦ・ＮＡＲＲＯＷ）
キャプチュアレシオ	１．０dB（ＩＦ・ＷＩＤＥ），２．０dB（ＩＦ・ＮＡＲＲＯＷ）
Ｓ/Ｎ比	９０dB（ＭＯＮＯ），８６dB（ＳＴＥＲＥＯ）
周波数特性	２０Ｈｚ〜１５，０００Ｈｚ（＋０．２，−０．８dB）
キャリアリーク	−６５dB
アンテナインピーダンス	７５Ω
ロック・コレクションファクタ	０．０３以下
ロック・オフセットエラー	±３ｋＨｚ以内
出力電圧/インピーダンス	可変出力：０〜１２００ｍＶ/最大時４７Ω 録緒出力：４５０ｍＶ/３ｋΩ
使用半導体	１２ＩＣ，５６Ｔｒ（８ＦＥＴ），４３Ｄｉ
電源	ＡＣ１００Ｖ，５０/６０Ｈｚ
消費電力	１４Ｗ（電気用品取締法）
寸法	４３５Ｗ×１０８Ｈ×３８４Ｄmm
重量	７ｋｇ
