ＯＮＫＹＯ ＩＮＴＥＧＲＡＴ－４３７
ＱＵＡＲＴＺ ＳＹＮＴＨＥＳＩＺＥＤ ＦＭ ＳＴＥＲＥＯ／ＡＭ ＴＵＮＥＲ
￥６９，８００
ＯＮＫＹＯ ＩＮＴＥＧＲＡＴ－４３７
ＱＵＡＲＴＺ ＳＹＮＴＨＥＳＩＺＥＤ ＦＭ ＳＴＥＲＥＯ／ＡＭ ＴＵＮＥＲ
￥６９，８００
オンキョーが１９８３年に発売したシンセサイザーチューナーです。シンセサイザーチューナーそのものは，オンキョーは
１９７５年に，Ｔ－４３３／ＮⅡを出していましたので，決して第１号機ではありません。しかし，オンキョーも，アナログ式
のチューナーにこだわりを見せ，また，良いチューナーを出していたメーカーですから，時代の波と共にといった感じを受
けたものでした。このＴ－４３７は，アナログチューナーＴ－４２９Ｒと同時期に発売され，同じカタログに並んでのせられ
ていたところがすごく興味深いものがあります。Ｔ－４３７の最大の特徴は，デジタルシンセサイザー化にあります。それまで，バリコンで行っていたチューニングをバリ
キャップという小型の部品で代行し，水晶制御による受信の安定と受信周波数の多局メモリー（ＡＭ８局，ＦＭ８局）が可
能になりました。これはデジタルシンセサイザーチューナーに共通する特徴で，これ以降デジタルシンセサイザー方式が
主流になります。オンキョー自慢のＦＭ帰還方式もさらに進歩し，ダイナミックＦＭ帰還となって，サーボ技術により，スピーカーからの音圧
等振動に対するＩＦ段や局発の安定性も確保し，実使用時の混変調歪みも１／１０に抑えるものだそうです。オンキョーは
アンプでも，優れたサーボ技術の応用により，振動や温度等の影響に対して強いものを作っていましたから，まさに，サ
ーボのオンキョーの面目躍如たるところがありました。Ｔ－４２９Ｒと同様，ＩＦ帯域２段切替により，近接局の状況により，ＷＩＤＥとＮＡＲＲＯＷに選択度を切り替えるることができ
ました。また，フロントエンドのＲＦ段には，ＲＦ ＢＯＯＳＴＥＲ（高周波増幅）を備え，遠距離局に対する高感度優先と近距
離局に対する音質優先，妨害排除特性優先のＤＩＲＥＣＴを選択できるようになっていました。
電源部には，プリメインアンプで開発されたスーパーターボ方式を採用し，電源部からの変調雑音やＡＣ電源から侵入す
る外部雑音の影響を抑えるようになっており，ここにもサーボ技術や電源部周辺の技術にこだわるオンキョーらしさが出
ていたと思います。音質は，従来のオンキョーチューナーの延長線上にありましたが，やはりデジタルらしさ？が感じられ
るというか少し，従来のチューナーとは異なる感じがありました。しかし，オンキョーのチューナーに見られた他にない磨か
れたような幅のある美しい音の魅力が本機にもあったように思います。このＴ－４３７は，基本的な技術はそれまでのＴ－４２７やＴ－４２９，Ｔ－４２９Ｒの延長線上にあり内部の構成も似たとこ
ろがあります。つまり従来のアナログチューナーのデジタルシンセサイザー版と言えなくもありません。しかし，技術の進
歩とは恐ろしいもので，従来のアナログ式（バリコン式）のチューナーが抱えていた受信周波数の安定度の問題等を解消
することができ，また，チューナーのコストダウン，ボディのコンパクト化が可能となったのですから喜ぶべきことかも知れま
せん。しかし，このデジタルシンセサイザー全盛になってからのチューナーに味わいのあるチューナーが少なくなったと感
じるのは私の個人的感傷でしょうか。
以下に，当時のカタログの一部をご紹介します。
ひずみ0.007％，S/N９８dB，
セパレーション65dB。
音とデータで証言します。
至高のシンセＴ-４３７。
◎ダイナミック・アコースティックひずみ＝ゼロ
ダイナミックＦＭ帰還チューナーＴ-４３７
◎入力トリプル同調バランス型ミキサー
ＲＦブースター２段切換で多局化に対応
◎ＩＦ帯域２段切換で多局化対応。
条件に応じたクオリティを実現。
◎新開発ＰＬＬデコーダーの検波段
単体ひずみ0.004％のすばらしさです。
◎パイロットキャンセラー内蔵
◎低歪率ＰＬＬＩＣのステレオ復調器
◎エアチェック・キャリブレーター付
◎オートマチックノイズリダクション
◎快適なオートチューニング
◎ＦＭ８局／ＡＭ８局プリセットメモリー
◎パワフルな低域と鮮やかな中高域再生を
のインテグラ直系のスーパーターボ方式
◎４素子ラダー型フィルターを採用した
広帯域・低雑音のＡＭセクション
●ＦＭ部●
| 受信周波数範囲 | ７６ＭＨｚ～９０ＭＨｚ |
| アンテナインピーダンス | ７５Ω |
| 実用感度 （７５Ω／ＩＨＦ）
|
０．９μＶ／ １０．３dBｆ（ＲＦ ＢＯＯＳＴ ＯＮ）
３μＶ／２０．８dBf（ＲＦ ＢＯＯＳＴ ＯＦＦ） |
| ＳＮ比５０dB感度 （７５Ω／ＩＨＦ） | １．７５μＶ／１６．８dBｆ |
| ひずみ率
|
ＷＩＤＥ ４００Ｈｚ ０．００７％（ＭＯＮＯ）
０．０１％（ＳＴＥＲＥＯ）
５０Ｈｚ～１０ｋＨｚ ０．０４％（ＳＴＥＲＥＯ） ＮＡＲＲＯＷ ４００Ｈｚ ０．１％（ＭＯＮＯ） ０．３％（ＳＴＥＲＥＯ）
|
| ＳＮ比
（１００％変調１ｍＶ入力） |
９８dB（ＭＯＮＯ） ８９dB（ＳＴＥＲＥＯ） |
| キャプチャーレシオ | １．０dB（ＷＩＤＥ） ２．０dB（ＮＡＲＲＯＷ） |
| ２信号選択度（±４００ｋＨｚ離調） | ＩＦ ＷＩＤＥ ５０dB
ＩＦ ＮＡＲＲＯＷ ８５dB |
| ステレオセパレーション
|
ＷＩＤＥ １ｋＨｚ ６０dB
１００Ｈｚ～１０ｋＨｚ ５０dB ＮＡＲＲＯＷ １ｋＨｚ ４５dB １００Ｈｚ～１０ｋＨｚ ４０dB |
| 周波数特性 | ２０Ｈｚ～１５，０００Ｈｚ ＋０．２dB －０．５dB |
| 相互変調妨害比（±１ＭＨｚ／±２．５ＭＨｚ） | ９０dB／９２dB（ＲＦ ＢＯＯＳＴ ＯＮ）
１０８dB／１１５dB（ＲＦ ＢＯＯＳＴ ＯＦＦ） |
| イメージ妨害比（８３ＭＨｚ） | ９５dB（ＲＦ ＢＯＯＳＴ ＯＮ） ９５dB（ＲＦ ＢＯＯＳＴ ＯＦＦ） |
| ＩＦ妨害比 （８３ＭＨｚ） | １０５dB（ＲＦ ＢＯＯＳＴ ＯＮ） １０５dB（ＲＦ ＢＯＯＳＴ ＯＦＦ） |
| スプリアス妨害比 | １０５dB（ＲＦ ＢＯＯＳＴ ＯＮ） １０５dB（ＲＦ ＢＯＯＳＴ ＯＦＦ） |
| ＡＭ抑圧比 | ６５dB（ＩＦ ＷＩＤＥ） ５５dB（ＩＦ ＮＡＲＲＯＷ） |
| サブキャリア抑圧比 | ７３dB |
| キャリアリーク | －６５dB |
| 出力電圧／出力インピーダンス | 固定出力（録音出力） ５００ｍＶ／９００Ω |
●ＡＭ部●
| 実用感度 | ２００μＶ／ｍ（ループアンテナ） |
| イメージ妨害比／ＩＦ妨害比 | ４０dB／５７dB |
| ２信号選択度 | ３５dB |
| ＳＮ比／歪率 | ５５dB／０．２％ |
| 出力電圧 | １５０ｍＶ |
●その他●
| 定格消費電力（電気用品取締法に基づく表示） | ２１Ｗ |
| 寸法 | ４３５（Ｗ）×７７（Ｈ）×３７３（Ｄ）mm |
| 重量 | ４．８ｋｇ |

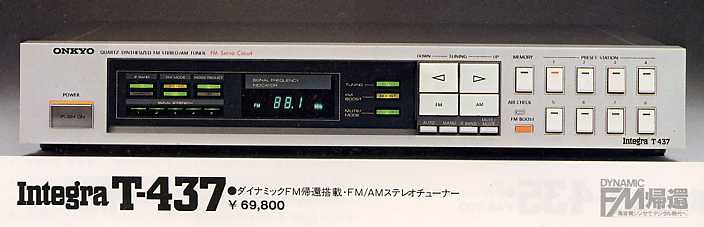

※本ページに掲載したＴ－４３７の写真，仕様表等は１９８３年９月のＯＮＫＹＯのカタログより
抜粋したもので，オンキョー株式会社に著作権があります。したがって，これらの写真等を
無断で転載・引用等することは法律で禁じられていますのでご注意ください。
