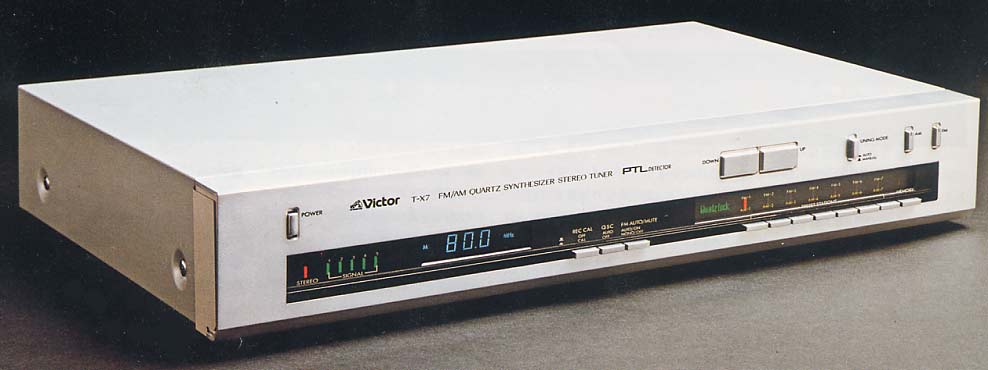

Ｖｉｃｔｏｒ
Ｔ-Ｘ７
ＦＭ/ＡＭ ＱＵＡＲＴＺ ＳＹＮＴＨＥＳＩＺＥＲ ＳＴＥＲＥＯ ＴＵＮＥＲ
￥５４，８００
１９８１年に，ビクターが発売した，シンセサイザー方式のＦＭ/ＡＭチューナー。１９７４年，オーレックス
とともにいち早くシンセサイザーチューナー
ＪＴ-Ｖ２０を出していたビクターは，シンセサイザーチューナー
において長い経験を持ち，優れた技術をもっていました。 Ｔ-Ｘ７は，同社のスーパーＡ方式のプリメイン
アンプ，
Ａ-Ｘ９，Ａ-Ｘ７Ｄ等とのペアを想定されたチューナーで，シルバーパネルのすっきりしたデザイン
も共通性をもたせたものでした。
Ｔ-Ｘ７の１つ目の特徴としては，選局の利便性が注目されてきたシンセサイザーチューナーとして，アナ
ログチューナーに負けない受信性能と音質の追求が図られいることでした。ビクター独自の１５，０００も
の素子をワンチップに集積したハイスピードＣ・ＭＯＳ・ＬＳＩを新開発，搭載していました。これにより，シ
ンセサイザーコントロール部の高性能化とローノイズ化が実現されていました。また，インジケーター系
にも新しいオリジナルＩＣが投入され，一般的に用いられるダイナミック点灯からスタティック点灯に改め
インジケーター系のノイズを大きく低減し，全体のＳＮ比向上が図られていました。
シンセサイザーチューナーとしての選局機能は，ＦＭ・ＡＭ各７局，計１４局のプリセット機能が搭載され
チューニングはオート・スキャン，オートストップチューニングとマニュアル・チューニングが搭載されてい
ました。
Ｔ-Ｘ７の２つ目の特徴は，ビクター自慢のＰＴＬ検波回路が搭載された初のシンセサイザーチューナーで
あることでした。ＰＴＬ検波回路は，「Ｐｈａｓｅ Ｔｒａｃｋｉｎｇ Ｌｏｏｐ」の略で，妨害排除能力・選択度と音質
の両立を図った回路でした。通常，チューナーの妨害排除能力は，フロントエンドとＩＦ回路で決定され
そのあとの検波回路は選択性を持たないことが常識でした。検波回路に選択性を持たせると検波帯域
を狭くする必要が生じ，音質が低下するためでした。ＩＦ回路にも同様に，妨害排除能力を高めるために
帯域を狭くすると音質が低下し，帯域を広げて音質をよくすると選択度が低下するという悩みがありまし
た。ＰＴＬ検波は，これらの問題を解決する検波方式で，検波回路自身が高い選択性を持ち，フィードバッ
クループによって帯域の狭いフィルターの中心周波数が入力信号のあとを追いかけながら移動し，ＩＦ帯
域，検波帯域を十分広くとりながらも，受信信号の近くの妨害信号の排除も行えるというものでした。こ
のＰＴＬ検波回路は，バリコン式チューナーＴ-Ｘ５に初搭載されたもので，アメリカのＩＥＥＥ（電子技術者
協会）の１９７８年度の最優秀賞を受けた技術でした。
フロントエンドには，アンテナ入力回路に低雑音・高利得のＪ-ＦＥＴ，ミキサー回路にＭＯＳ-ＦＥＴ，局発
にはハイＱバリキャップと，厳選された素子が使用され，高感度を実現するとともに，ＲＦ相互変調など
の妨害信号を排除していました。ＩＦ回路には，６素子のリニアフェーズＩＦフィルターが用いられ，低歪み
ですぐれたオーディオ的特性を実現していました。
ＦＭステレオ受信の実用感度を上げるためにＱＳＣ（クワイティング・スロープ・コントロール）が搭載され
ていました。これは，ステレオ受信時に電波の入力レベルが低い場合に高域ノイズを約６dB低減し，実用
感度を約２倍に高めるというもので，コンピューターによる自動切換となっており，マニュアルでのＯＮ/ＯＦＦ
もできるようになっていました。
ＭＰＸ段には，ＰＬＬ・ＩＣを使用したサブキャリア発生回路に， オーディオアンプ同様ＮＦＢ（負帰還）をか
けたＮＦＢ・ＰＬＬ・ＭＰＸ回路が搭載され，ＰＬＬ・ＩＣ内部で発生する歪みやノイズも抑えられていました。
また，検波段からＮＦＢ・ＰＬＬ・ＭＰＸ回路，出力回路に至るまで，オーディオステージは全てＤＣ構成が
とられていました。特に，出力回路には，高電圧の専用電源が設けられ，高リニアリティ・低歪みが実
現されていました。
以上のように，Ｔ-Ｘ７は，ビクターのシンセサイザー方式のチューナーの主力機として，バランスの取
れた設計がなされ，受信機としての機能と音質の両立した使いやすいチューナーでした。
