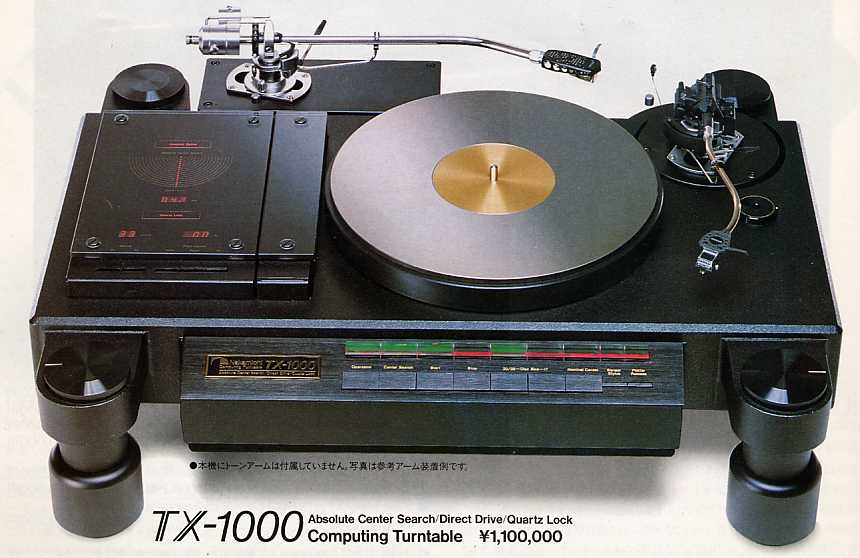

Ｎａｋａｍｉｃｈｉ　ＴＸ-１０００
Ｃｏｍｐｕｔｉｎｇ　Ｔｕｒｎｔａｂｌｅ　￥１，１００，０００（アームレス・カートリッジレス）

１９８１年，ナカミチが発売した最高級ターンテーブルシステム。ただ単に大型であるのではなく，レコード再生の
理想を求めたハイテク機構「アブソルート・センター・サーチ・システム」を搭載し，持ち前のテープデッキで培った
優れたメカ技術やモーター技術を投入して作り上げられた高性能プレーヤーでした。一方でローテクが尊ばれる
アナログプレーヤー界の中では，きわめて個性的な存在でした。　　　　　　　　　　　　　　　　　　　　　　　　　　　

ＴＸ-１０００の最大の特徴は，上記の「Ａｂｓｏｌｕｔｅ　Ｃｅｎｔｅｒ　Ｓｅａｒｃｈ　Ｓｙｓｔｅｍ（アブソルート・センター・サーチ・
システム）」でした。これは，レコード盤の中心穴のずれをミクロン単位で検出し，自動的に補正して，完全に真
円の状態で音溝をトレースできるようにする機構でした。ナカミチの資料によると，いくらプレーヤー自体の回転
精度を上げても，レコード盤の中心穴が狂っていると，ワウ・フラッターや変調雑音が増加し，トーンアームが左
右に振られることにより，左右チャンネル間の位相ずれが起こり，音色の濁り，音像が動き回り，音像が広がっ
たように聞こえるなどの現象を引き起こすのだそうです。仮に，レコード盤の偏心量が０．３４mmだとすると，プレ
ーヤー単体のワウ・フラッター値が０．００１％でも，実際のワウ・フラッター値は，レコードの最内周では約０．１５％
にも達するということでした。ナカミチのレコード盤とプレーヤーとの関係を重視する考え方は，テープデッキのヘッ
ドとテープの関係（アジマス）にこだわるナカミチ独自の姿勢と通じるものがあり，納得させられるものでした。　　

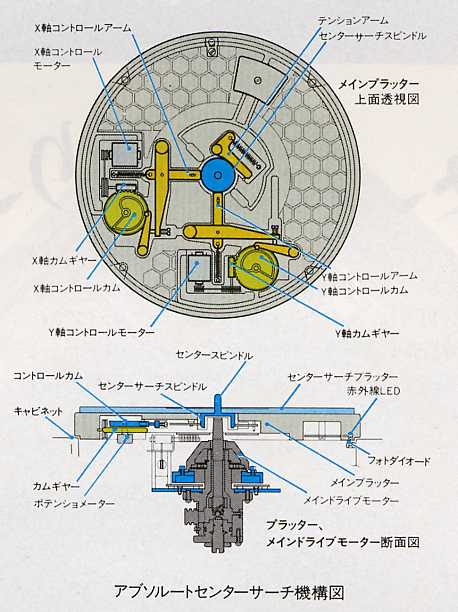

「アブソルート・センター・サーチ・システム」の仕組みは，テープデッキのＮＡＡＣにも通じる，かなり複雑で高度な
ものでした。ターンテーブルが，センターサーチプラッターとメインプラッターの２重構造になっており，ドライブモータ
ーと一体になったメインプラッターには，センターサーチプラッターを動かすコントロール部分が組み込まれています。

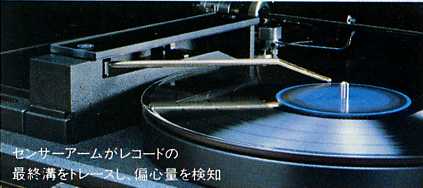

レコードをセットし，センターサーチ指令を行うと，通常は収納されているセンサーアームがレコード盤上に現れ最終
溝をトレースしてセンターずれを光学的に検知し，内蔵のマイクロプロセッサーにによりそれを演算します。センター
サーチプラッター調整用の２組のコントロールモーターに動作司令が送られ，アブソルートセンターが自動的に求め
られます。このようにして，約１０秒でレコードのセンターずれを２０ミクロン以内に補正されるというものでした。調整
の状態，偏心量は左側のディスプレイパネルに表示されるようになっていました。　　　　　　　　　　　　　　　　　　　　

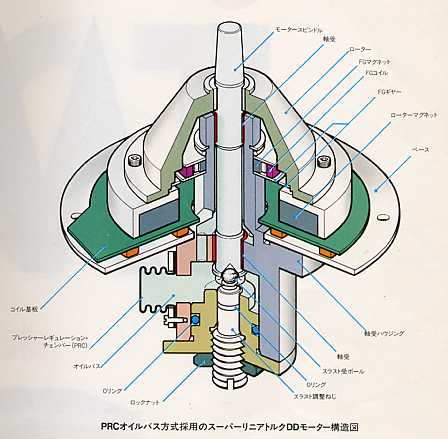

メインドライブモーター（ターンテーブルを回すモーター）には，ナカミチ自慢のスーパーリニアトルクモーターを搭載して
いました。このモーターは，ローターマグネットを均一に着磁せず，星形に着磁することで，コイルに流れる電流の変化
がサインウエーブ状になるようにした特殊な構造で，これにより，ワウ・フラッターのうち従来のＤＤモーターで問題にな
っていたフラッター成分（細かな周期の回転変動）が抑えられ，コギングやトルクムラのきわめて少ないＳ／Ｎ比の高い
スムーズな回転が得られていました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

モーターの軸受けには，新開発のＰＲＣ（Ｐｒｅｓｓｕｅｒ　Ｒｅｇｕｌａｔｉｏｎ　Ｃｈａｍｂｅｒ）オイルバス方式を採用していました。こ
れは，滑らかな回転を得るために安定した潤滑油の供給を行うもので，温度変化による潤滑油の膨張，収縮に合わせ
て呼吸するプレッシャー・レギュレーション・チャンバーを備えたオイルバスにより，潤滑油の油切れ，流出を防止し，常
に安定した潤滑油の状態を保つものでした。モーターの軸，軸受けの高精度な加工と相まって，１／１００ミクロン単位
のレベルで振幅の少ない安定した回転が得られていました。このモーターにクォーツＰＬＬ制御を組み合わせることによ
り，ワウ・フラッターは，０．００３％ＷＲＭＳ（ＦＧ直読法），センターサーチ後のテストレコード再生では，０．０２％ＷＲＭＳ
という特性を実現していました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

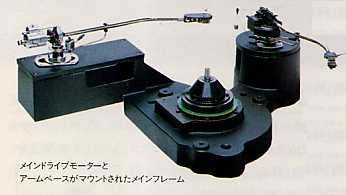

ＴＸ-１０００では，トーンアームベース，メインドライブモーターが同一フレーム上に配され，表面積が最も小さくなるような
構造を採用し，このフレームは特殊なインシュレーターを介して本体から３点で吊り下げられてフローティングされていま

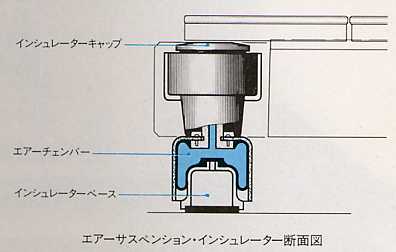

した。本体キャビネットの４隅に設けられたインシュレーターは，エアチェンバーがサイドにまで回り込む形にして横方向
の復元力を高め，縦揺れのみでなく横揺れにも強くしたエアーサスペンション方式を採用していました。質量が大きく剛
性の高い本体キャビネットとあわせ，優れたハウリング，防振対策となっていました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

ターンテーブルのメインプラッターは，材質が非常に均一で精度の高いグラビティダイキャストで成型されたアルミ製で，
調整メカニズムが組み込まれている部分以外は，ハニカム構造が取られ，プラッター自体の剛性を高め，鳴きを抑えて
いました。レコードがのるセンターサーチプラッターは，平面度の高い硬質ガラスの両面にメタルコートを施したメタライズ
ドガラスを使用し，完全なフラットサーフェスを得るとともに，レコード盤に帯電した静電気をメインプラッター上部に埋め込
まれたゴールドコンタクトを通じてアースするようになっていました。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

以上のように，非常に高度なメカニズム，構造を採用したＴＸ-１０００は，レコード再生の理想を追求し，トーンアームの左
右のぶれを追放し，回転精度を極限にまで高めることに成功していました。さらに，別売の吸着式ディスクスタビライザー
（オーディオテクニカのＡＴ−６６６の専用品）を組み合わせることで上下方向のぶれも解消することができるようになってい
ました。そこから得られる再生音は，非常に滑らかで音場の広がりのあるすばらしいものでした。２年後の１９８３年には，
アブソルート・センターサーチ・システムをややシンプル化し，小型化・軽量化された弟機ＤＲＡＧＯＮ-ＣＴ（￥４００，０００）
が発売されました。これらはアナログレコード再生の究極の姿の一つを実現した名機だったと思います。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

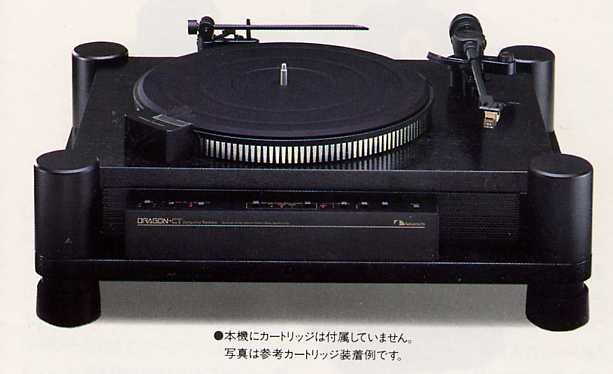

ＤＲＡＧＯＮ-ＣＴ
Ｃｏｍｐｕｔｉｎｇ　Ｔｕｒｎｔａｂｌｅ　￥４００，０００




以下に，当時のカタログの一部をご紹介します。

レコードの偏芯に着目した
世界初のターンテーブルＴＸ-１０００。
究極の完成度を秘めて，
いま，Ｎａｋａｍｉｃｈｉから。　　　　　　　　　

※本ページに掲載したＴＸ−１０００，ＤＲＡＧＯＮ-ＣＴの写真・仕様表等は１９８４年２月の
Ｎａｋａｍｉｃｈｉのカタログより抜粋したもので，ナカミチ株式会社に著作権があります。した
がってこれらの写真等を無断で転載，引用等をすることは法律で禁じられていますので，
ご注意ください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
