ＮＡＴＵＲＡＬ ＳＯＵＮＤ ＳＴＥＲＥＯ ＰＯＷＥＲ ＡＭＰＬＩＦＩＥＲ ￥１９０，０００
ＹＡＭＡＨＡ Ｂ−６
ＮＡＴＵＲＡＬ ＳＯＵＮＤ ＳＴＥＲＥＯ ＰＯＷＥＲ ＡＭＰＬＩＦＩＥＲ ￥１９０，０００ＹＡＭＡＨＡ Ｂ−６

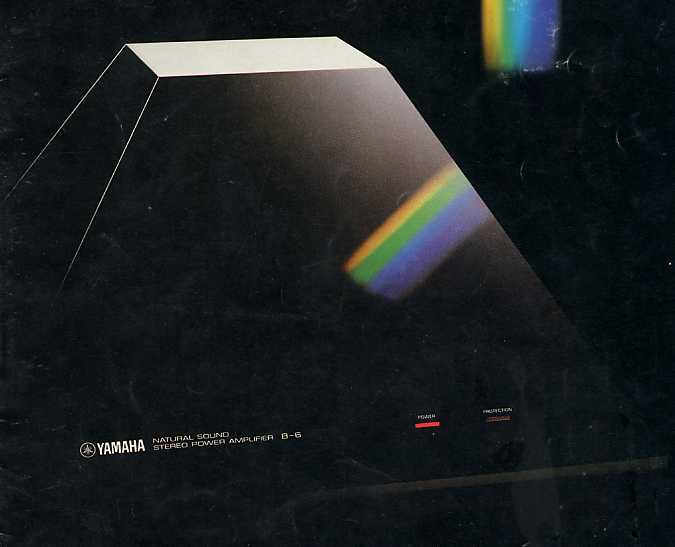

ＹＡＭＡＨＡのＢ６も実に印象的なパワーアンプでした。一辺２９ｃｍのＬＰジャケットほどの大きさの真っ黒な
ピラミッド型のデザインは強烈な印象を与え，しかも，そのコンパクトなサイズから２００Ｗ＋２００Ｗの出力
が出されると言うのですから驚いたものです。このアンプが，これほどコンパクトでハイパワーを実現できたのは，当時，数社が発表していたスイッチング
電源によります。ＹＡＭＡＨＡの場合は，Ｘ電源というものでした。このＸ電源は，サイリスタを利用して。ＡＣ
交流電流をスイッチングして制御するもので，（交流制御素子ＴＲＩＡＣと呼んでいた）出力により通電位相角
＝通電時間を制御することにより，電源トランスに流す電流量を切り換えるものでした。ＴＲＩＡＣによってトラ
ンスの一次側に加わる電圧波形を二次側からの信号により必要に応じてコントロールし，その結果，通電
時間が従来の１／２以下に短縮され，大電力をコンパクトにしかもレギュレーションよく供給できるようになっ
ていました。そのため，小型の電源トランスで大出力が可能となっていました。小型電源トランスでも，大電
流を流しっぱなしにしないため，あまり加熱せずにすみ，大出力アンプにもかかわらず，発熱量は驚くほど
少なかったのも特徴でした。
増幅回路には「Ｘ増幅」と称するものが搭載されていました。これは，新開発の電源電圧変動に極めて強い
高ＳＶＲＲ（Ｓｕｐｐｌｙ Ｖｏｌｔａｇｅ Ｒｅｊｅｃｔｉｏｎ Ｒａｔｉｏ：電源電圧が変化したときに，出力電圧がどれくらい影響
を受けるか，を表す指標）アンプと出力信号の立ち上がりと大きさに合わせて電源電圧を切り換えるタイム
ウェーブプロセッサによって構成されたもので，高効率な増幅回路となっていました。
つまり，後にパイオニアのＡ-２００等に見られる電源電圧切り換え式の増幅回路で，出力信号の立ち上が
りの早さと大きさを検出し，この検出信号の要求の大きさに応じて電源電圧を高速で２段階に切り換えるリ
アルタイムウェーブプロセッサを用いることで，２００Ｗ＋２００Ｗのハイパワーを高効率で実現していました。
メインアンプ部の回路構成は，フローティングブリッジ・コンプリメンタリィ・プッシュプル→カスコードピュアコ
ンプリメンタリィプリドライブ→３段エミッタフォロア・ピュアコンプリメンタリィ・プッシュプル・ドライブ出力段と
なっていました。
初段には，高精度のＤｕａｌ ＦＥＴ，Ｄｕａｌ トランジスタを採用して，高ＳＶＲＲを実現し，アイドリング電流を
充分に流し，カスコード接続ピュアコンプリメンタリィ・プッシュプルのドライブ段と合わせて，回路のハイス
ピード化が図られていました。ドライブ出力段は，Ｈｉｇｈ ｆＴトランジスタによる３段エミッタフォロアで，出力
段には，銅とプラスチックでモールドされた高性能Ｈｉｇｈ ｆＴトランジスタをパラレルプッシュプルで搭載して
いました。音の方は，小型にも関わらずパワーの余裕を感じさせるものでした。当時の最先端のデザインと電源部に
より，現在のデジタルっぽい音かと想像されるかもしれませんが，どちらかというと低音の豊かなソフトな感
じの耳あたりの良い音だったと記憶しています。当時流行したスイッチング電源は，スイッチングによるパルスが他に影響を与えることが嫌われたのか，
あまり広まることなく終わりました。現在では，たぶん採用しているアンプは皆無だと思います。しかし
ＣＤプレーヤー等デジタル機器が発達した今，デジタルノイズをシールドする技術も相当に発達してい
るはずです。地球環境を大切にするために省エネが言われる現在，エネルギーの無駄を防ぐこのよう
な電源部の技術も見直されるときが来ているのかもしれませんね。

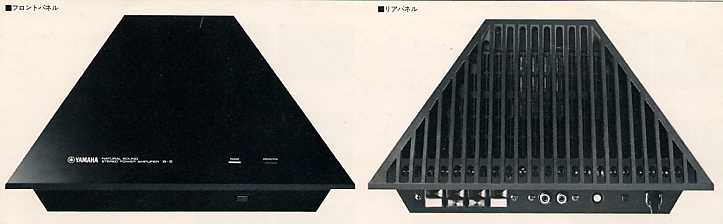

以下に，当時のカタログの一部をご紹介します。
新発想のＸ電源と，高ＳＶＲＲアンプ＋リアルタイム
プロセッサのＸ増幅による２００Ｗ＋２００Ｗを，
かくも美しくハンドリングして新しい生命感を伴った
すごい低音が聞こえる−新次元パワーアンプ
| ◎交流の通電位相角を制御するＴＲＩＡＣ素子を採用した，小型
にして巨大な電源−Ｘ電源 ◎電源電圧の変動にきわめて強い高ＳＶＲＲアンプ＋１００ｋＨｚ 一波でも正確にレスポンスするリアルタイム・ウェーブプロセッサ によるＸ増幅 ◎全段ピュアコンプリメンタリィプッシュプル構成の基本回路によ る優れた諸特性 ◎オーディオ用ケミコン，ファストリカバリィダイオードなどのクオリ ティパーツ採用 |
●Ｂ−６の主な規格●
| 定格出力
８Ω・２０Ｈｚ〜２０ｋＨｚ・歪０．００３％ |
２００Ｗ＋２００Ｗ |
| パワーバンド幅
８Ω・１００Ｗ・歪０．０２％ |
１０Ｈｚ〜１００ｋＨｚ |
| ダンピングファクター
８Ω・１ｋＨｚ |
２００以上 |
| 入力感度／入力インピーダンス
８Ω・２００Ｗ |
１．４１Ｖ／２５ｋΩ |
| 周波数特性
ＭＯＤＥ ＤＣ・８Ω １０Ｈｚ １ｋＨｚ １００ｋＨｚ |
０dB
０dB ＋０，−０．５dB |
| 全高調波歪率
２０Ｈｚ〜２０ｋＨｚ・１００Ｗ・８Ω |
０．００３％以下 |
| 混変調（ＩＭ）歪率
１００Ｗ・８Ω・ ５０Ｈｚ：７ｋＨｚ |
０．００３％以下 |
| ＳＮ比 ＩＨＦ・Ａｎｅｔ ｗｏｒｋ | １２７dB以上 |
| チャンネルセパレーション
２０Ｈｚ １ｋＨｚ ２０ｋＨｚ |
９５dB以上
９５dB以上 ７５dB以上 |
| 定格電源電圧・周波数 | ＡＣ１００Ｖ・５０／６０Ｈｚ |
| 定格消費電力 | １８０Ｗ |
| 外形寸法 | ２９０（Ｗ）×１７６．５（Ｈ）×２９０（Ｄ）ｍｍ |
| 重量 | ９．０ｋｇ |
※本ページに掲載したＢ−６の写真，仕様表等は１９８０年１０月のＹＡＭＡＨＡの
カタログより抜粋したもので，日本楽器製造株式会社に著作権があります。した
がって，これらの写真等を無断で転載・引用等することは法律で禁じられています
のでご注意ください。
