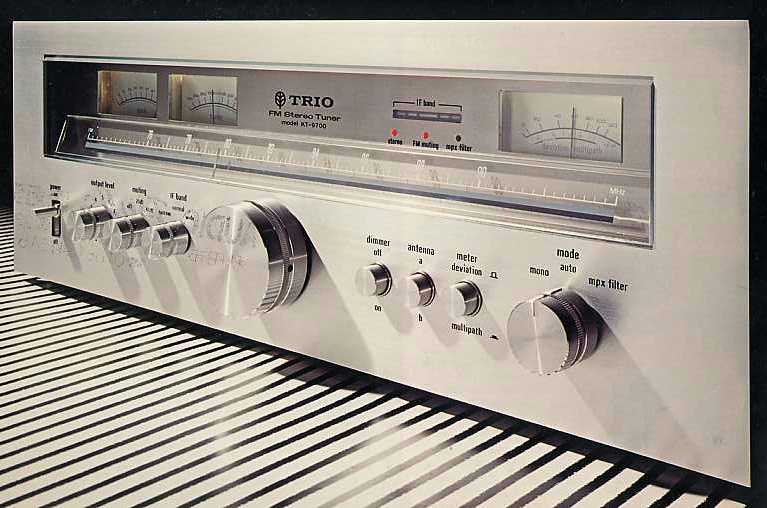

ＴＲＩＯ ＫＴ-９７００
ＦＭ ＳＴＥＲＥＯ ＴＵＮＥＲ ￥１５０，０００
１９７６年にトリオ（現ケンウッド）が発売したＦＭ専用チューナー。通信機メーカーでもあったトリオが
世界に先駆けて開発した「パルスカウント方式」のチューナーの１号機で，すぐれた受信性能と音質
を両立させた高級チューナーでした。

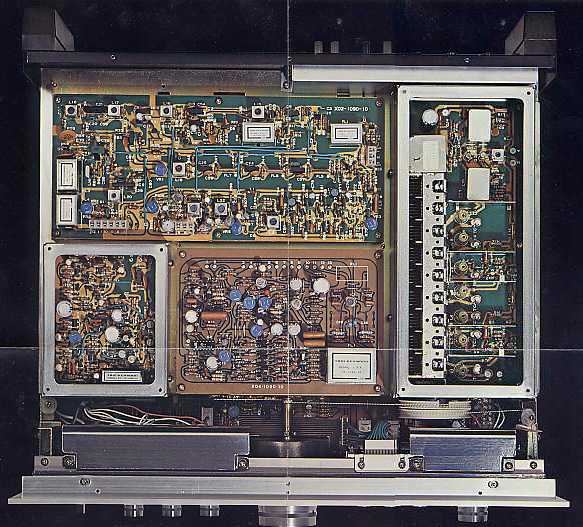

ＲＦ増幅部は，局部発振器内蔵型・周波数直線８連バリコンを，シングル，トリプル，トリプルチュー
ニングで構成して搭載していました。ミキサー部には，受信信号と局発信号の両入力ともバルントラ
ンスによる平衡入力として両信号とも逆位相の信号によってキャンセルさせ，純粋に１０．７ＭＨｚの
信号を次のＩＦ段に送れるバランスドミキサーを搭載し，変換素子にはミキサー専用のＤＤ-ＭＯＳ型
ＦＥＴを使用していました。また，ＲＦ増幅には，直線性の範囲が広いＤＤ-ＭＯＳ型ＦＥＴ，バランスド
ミキサーには，２乗特性に優れたＤＤ-ＭＯＳ型ＦＥＴと２種類のＭＯＳ型ＦＥＴを使い分けて搭載し，
高選択度と高い妨害排除能力を実現していました。
局部発振回路には通常の倍の容量のバリコンを使用し，プリント基板を使わず立体配線することで
安定性を高め，ドリフトを抑えていました。
ＩＦ増幅部には，ＩＦ帯域３段切換を設置していました。ＷＩＤＥでは，６ポールＬＣ集中フィルターを採用
し３０dBの選択度と０．０５％（１ｋＨｚ，ＭＯＮＯ）０．０７％（１ｋＨｚ，ＳＴＥＲＥＯ）の低歪率を実現してい
ました。ＮＯＲＭＡＬでは，１２ポールＬＣ集中フィルターを採用し，５０dBの選択度と０．０９％（１ｋＨｚ，
ＭＯＮＯ）の低歪率を両立していました。ＭＡＲＲＯＷでは，１２素子（４素子３段）のセラミックリフィル
ターにより，１１０dBの高選択度特性を実現していました。
ＭＰＸ復調部は，ＦＥＴスイッチングによりスイッチング歪を低減し，通常は普通のＰＬＬとしてはたらき，
パイロット信号をキャッチしてステレオ表示ランプがつくと瞬間的に入力レベルを下げることによりフィ
ルター作用を強化するという，ループ応答自動切換によりビート歪を抑え，低歪率ＭＰＸ復調部として
いました。また，スイッチング回路からの反対チャンネルへの漏れを補助スイッチング回路で打ち消す
Ｄ.Ｓ.Ｄ.Ｃ.方式を採用し，すぐれたセパレーションを低歪で実現していました。
ローパスフィルターには，ノルトン変換した７素子フィルターを採用し，すぐれた周波数特性とキャリア
リークの低減を両立させていました。
ＦＭ検波部には，ＫＴ-９７００の最大の特徴であるパルスカウント方式とダブルコンバート方式を採用
し，優れた性能を実現していました。
パルスカウント方式は，周波数変調波をリミッターを通して方形波に変換し，方形波を微分回路を通
すことによって得たパルスで，単安定マルチ回路をトリガーし，パルス幅の等しい出力を得て，これを
積分回路にかけて復調信号を取り出すというもので（難しい，でも何となくＤ／Ａコンバーターに似て
いるような･･）従来のインダクタンスとコンデンサーによる検波回路に比べて，直線性にすぐれ，３．９２
ＭＨｚの広帯域にわたって直線検波が可能というもので，その後同社のチューナーに広く採用されて
いきました。
このパルスカウント方式に合わせ，１０．７ＭＨｚの第１ＩＦに加えて，感度・選択度の向上と相互干渉
の低減がねらえ，安定した増幅が可能となるよう，１．９６ＭＨｚの第２ＩＦ（中間周波数）を設けたダブ
ルコンバート方式が採用されていました。約１０倍の周波数特性が要求されるパルスカウント方式の
パルス変換が容易になり，相対周波数偏移が大きくなることで，検波効率があがるという効果もあり
同社のパルスカウントチューナーでは一貫してこの方式がとられていきました。
アンプ部は，差動直結オペレーショナルアンプを±２電源で駆動する設計で，定格で１．５Ｖの出力
を得て，かつ３００％のオーバー変調でも歪みの劣化が起きない性能を持っていました。
電源部は，大型のカットコアトランスと３，３００μＦの大容量コンデンサー２本を使用したものでオペ
レーショナルＩＣによる定電圧電源としていました。
ミューティングはリードリレーによるものを搭載し，電波の強さに応じて使い分けられる２段階（２０dB
（１０μＶ），４０dB（１００μＶ））切換になっていました。
メーターは，電界強度指示型シグナルメーター，パイロット信号の２倍の３８ｋＨｚを検出して表示する
マルチパスメーター，変調のピーク値を表示するデビエーションメーターの３つのメーターを装備して
いました。
アンテナ端子は７５Ω端子を２組装備し，異なる方向の放送局に合わせて設置した２つのアンテナを
前面のスイッチで，リレーによって切り換えて使用できるようになっていました。
以上のように，ＫＴ-９７００は，最高級チューナーとしてトリオが全力を傾けた設計が随所に感じられる
風格あるチューナーでした。個々で開発され使用された高水準の技術が後のＫＴ-９９００，Ｌ-０２Ｔなど
へもつながっていきました。
以下に，当時のカタログの一部をご紹介します。
