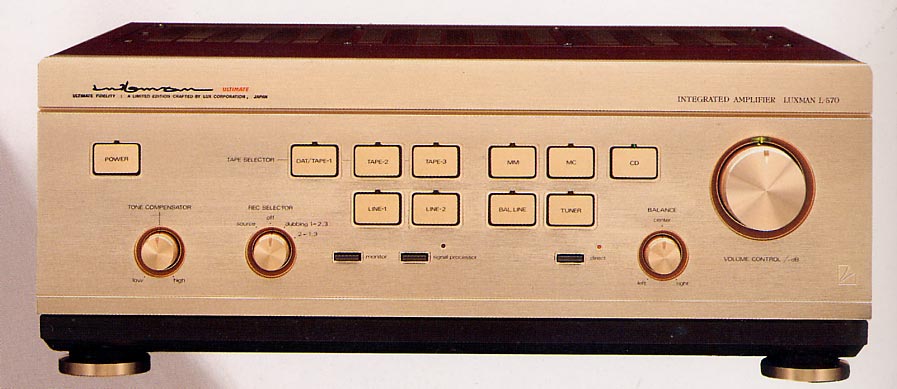

ＬＵＸＭＡＮ Ｌ-５７０
ＩＮＴＥＧＲＡＴＥＤ ＡＭＰＬＩＦＩＥＲ ￥３５０，０００
１９８９年にラックスが発売したプリメインアンプ。Ｌ-５５０からＬ-５５０Ｘ，Ｌ-５６０と続いた純 Ａ級
プリメインアンプの系譜に登場した１台で，このモデルよりパネルレイアウトが大きく変わり，内部
もレイアウトをはじめ各部の設計が新しくなり，強化されていました。
Ｌ-５７０の出力段は，プリメインアンプながら純Ａ級動作で５０Ｗ＋５０Ｗ（８Ω）の出力を実現して
いました。強力な電源部により，２Ω負荷時には２００Ｗ＋２００Ｗと理論値通りの負荷駆動能力
を持ち，微少入力から大入力まで高品位な再生を可能にしていました。
ＩＮＴＥＧＲＡＴＥＤ ＡＭＰＬＩＦＩＥＲ ￥３５０，０００
１９８９年にラックスが発売したプリメインアンプ。Ｌ-５５０からＬ-５５０Ｘ，Ｌ-５６０と続いた純 Ａ級
プリメインアンプの系譜に登場した１台で，このモデルよりパネルレイアウトが大きく変わり，内部
もレイアウトをはじめ各部の設計が新しくなり，強化されていました。
Ｌ-５７０の出力段は，プリメインアンプながら純Ａ級動作で５０Ｗ＋５０Ｗ（８Ω）の出力を実現して
いました。強力な電源部により，２Ω負荷時には２００Ｗ＋２００Ｗと理論値通りの負荷駆動能力
を持ち，微少入力から大入力まで高品位な再生を可能にしていました。
純Ａ級動作による大出力を実現する
電源部は「スーパーレギュレーション電源」と称する強力な
ものが搭載されていました。通常の同クラスのアンプに比べて３０％以上大きな大容量の電源ト
ランスを搭載し，各ステージ独立巻線の定電圧電源は徹底した低インピーダンス化が図られて
いました。特にパワー段への電流容量は通常１．５倍のマージンを備え，低インピーダンス化が
達成され，強力なパワー段を支え，高い低インピーダンス駆動能力が実現されていました。
電源極性を正しく合わせることができるラックス伝統のラインフェーズセンサーも搭載されていま
した。
Ｌ-５７０は，アナログディスクのためのフォノイコライザー回路も充実した構成がとられていました。
ＭＭカートリッジ用アンプとＭＣカートリッジ用アンプがそれぞれ専用化され，独立して設けられて
いました。ＭＣカートリッジ用アンプは，スーパーローノイズ・ハイゲインＦＥＴをパラレルで使用した
構成となっていました。ＭＭカートリッジ用アンプ，ＭＣカートリッジ用アンプとも，出力段と同じくＡ
級動作とされていました。イコライザー回路用の電源部は，定電流と定電圧を組み合わせたロー
ノイズ基準電圧電源を採用することにより，低インピーダンス出力によるきわめてローノイズな電
源としていました。

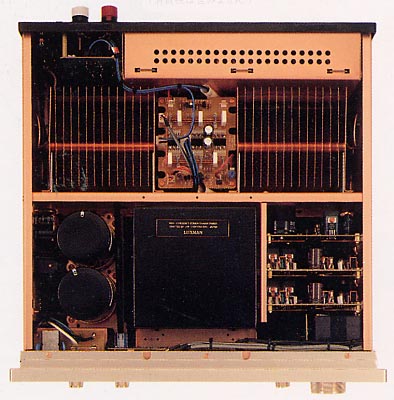

内部は，シンプルな信号経路と左右対称のコンストラクションがとられ，入力端子からスピーカー
端子まで，できるかぎりスムーズな信号の流れがめざされていました。１０系統ある入力の切換は
入力端子に近い最適な位置に置かれ，アース側も含めてリモート切換されるようになっていました。
切換用には窒素ガス封入金接点リレーが採用されていました。スピーカー端子は切換接点をなく
すためＡ／Ｂ切換を無くし専用化され，ヘッドホン端子も排され余分な回路の介在を避けていまし
た。配線材には要所にＰＣ-ＯＣＣが使用されていました。そして，これらの純度を高めた内部コン
ストラクションは，無共振化を図られたボトムシャーシによって支えられる構造となっていました。

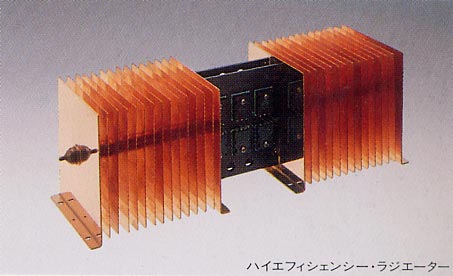

純Ａ級アンプにつくものの大量の発熱に対しては，放熱効果の高い純銅のフィンを採用した「ハイ
エフィシエンシー・ラジエーター」を新開発して搭載していました。
ものが搭載されていました。通常の同クラスのアンプに比べて３０％以上大きな大容量の電源ト
ランスを搭載し，各ステージ独立巻線の定電圧電源は徹底した低インピーダンス化が図られて
いました。特にパワー段への電流容量は通常１．５倍のマージンを備え，低インピーダンス化が
達成され，強力なパワー段を支え，高い低インピーダンス駆動能力が実現されていました。
電源極性を正しく合わせることができるラックス伝統のラインフェーズセンサーも搭載されていま
した。
Ｌ-５７０は，アナログディスクのためのフォノイコライザー回路も充実した構成がとられていました。
ＭＭカートリッジ用アンプとＭＣカートリッジ用アンプがそれぞれ専用化され，独立して設けられて
いました。ＭＣカートリッジ用アンプは，スーパーローノイズ・ハイゲインＦＥＴをパラレルで使用した
構成となっていました。ＭＭカートリッジ用アンプ，ＭＣカートリッジ用アンプとも，出力段と同じくＡ
級動作とされていました。イコライザー回路用の電源部は，定電流と定電圧を組み合わせたロー
ノイズ基準電圧電源を採用することにより，低インピーダンス出力によるきわめてローノイズな電
源としていました。
内部は，シンプルな信号経路と左右対称のコンストラクションがとられ，入力端子からスピーカー
端子まで，できるかぎりスムーズな信号の流れがめざされていました。１０系統ある入力の切換は
入力端子に近い最適な位置に置かれ，アース側も含めてリモート切換されるようになっていました。
切換用には窒素ガス封入金接点リレーが採用されていました。スピーカー端子は切換接点をなく
すためＡ／Ｂ切換を無くし専用化され，ヘッドホン端子も排され余分な回路の介在を避けていまし
た。配線材には要所にＰＣ-ＯＣＣが使用されていました。そして，これらの純度を高めた内部コン
ストラクションは，無共振化を図られたボトムシャーシによって支えられる構造となっていました。
純Ａ級アンプにつくものの大量の発熱に対しては，放熱効果の高い純銅のフィンを採用した「ハイ
エフィシエンシー・ラジエーター」を新開発して搭載していました。

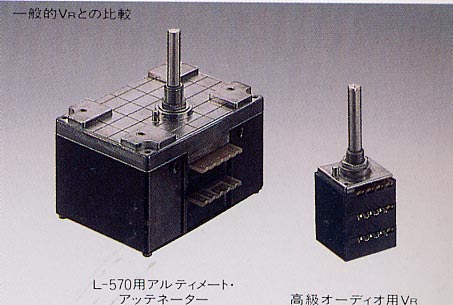

アンプにとって重要なパーツである
ボリュームには，ラックス自慢の「アルティメート・アッテネーター」が
搭載されていました。通常，アンプに使われるのは連 続可変型ボリュームで，カーボン皮膜の上を 金
属が接触スライドする構造で，摺動部の迷走電流や接点材質などによる性能的問題や限界がありま
す。「ア ルティメート・アッテネーター」 は，新開発のスライドロータリースイッチをベースに，ガラスエポキ
シ金メッキ基板に非磁性体抵抗を１個１個マウントし，ダイキャスト押出材によるシールドケースなどで
構成された３２接点ロータリースイッチ型アッテネーターで，ボリュームによる音質劣化を抑えていまし た。
そ の他のパーツも高精度・高品質なものが使 用され，金メッキ・キャップの抵抗，高性能スチロールコン
デンサー，ピュアフォーカス型電解コンデンサーなど音質対策パーツが数多く使用されていました。
搭載されていました。通常，アンプに使われるのは連 続可変型ボリュームで，カーボン皮膜の上を 金
属が接触スライドする構造で，摺動部の迷走電流や接点材質などによる性能的問題や限界がありま
す。「ア ルティメート・アッテネーター」 は，新開発のスライドロータリースイッチをベースに，ガラスエポキ
シ金メッキ基板に非磁性体抵抗を１個１個マウントし，ダイキャスト押出材によるシールドケースなどで
構成された３２接点ロータリースイッチ型アッテネーターで，ボリュームによる音質劣化を抑えていまし た。
そ の他のパーツも高精度・高品質なものが使 用され，金メッキ・キャップの抵抗，高性能スチロールコン
デンサー，ピュアフォーカス型電解コンデンサーなど音質対策パーツが数多く使用されていました。
以上のように，Ｌ-５７０は，Ｌ-
５５０，Ｌ-５５０Ｘ，Ｌ-５６０と続いたラックス自慢の純Ａ級高級プリメインアン
プの系譜を受け継ぐ１台で，ラックスらしいシャンペンゴールドの品位あるパネルデザインとともに，音楽
を高品位にしっかりと聴かせる味のある１台でした。
プの系譜を受け継ぐ１台で，ラックスらしいシャンペンゴールドの品位あるパネルデザインとともに，音楽
を高品位にしっかりと聴かせる味のある１台でした。
以下に，当時のカタログの一部を
ご紹介します。
奔放と良識。ラックスの限界提案。
超弩級の低域表現，生命ある音楽エッセンス。
◎生命の響きをありのままに
ピュアＡ級５０Ｗ＋５０Ｗ（８Ω）
◎休止符にさえ生命の血を通わせる
低インピーダンスの強大な電源部
◎シンプル・イズ・ベストを徹底した
簡潔な信号経路とコンストラクション
◎深遠なアナログの可能性を引き出す
ＭＣ/ＭＭ独立フォノイコライザー
◎必然という名の贅沢
超大型アルティメート・アッテネーター
◎効率の高い放熱構造の
純銅ハイエフィシェンシー・ラジエーター
◎すべては無類の音質を守りきるために
ハイクオリティパーツと純音楽機能
◎オーディオ精神に感応する
高品位の感触とたたずまい
ピュアＡ級５０Ｗ＋５０Ｗ（８Ω）
◎休止符にさえ生命の血を通わせる
低インピーダンスの強大な電源部
◎シンプル・イズ・ベストを徹底した
簡潔な信号経路とコンストラクション
◎深遠なアナログの可能性を引き出す
ＭＣ/ＭＭ独立フォノイコライザー
◎必然という名の贅沢
超大型アルティメート・アッテネーター
◎効率の高い放熱構造の
純銅ハイエフィシェンシー・ラジエーター
◎すべては無類の音質を守りきるために
ハイクオリティパーツと純音楽機能
◎オーディオ精神に感応する
高品位の感触とたたずまい
●Ｌ-
５７０ ＳＰＥＣＩＦＩＣＡＴＩＯＮＳ●
| 実効出力 | ５０Ｗ＋５０Ｗ（８Ω，Ａ級動作，両ｃｈ同時動作） |
| 全高調波歪率 | ０．０１％以下（８Ω，定格出力２０Ｈｚ〜２０ｋＨｚ） |
| 混変調歪率 |
０．０１％以下（８Ω，６０Ｈｚ：７ｋＨｚ＝４：１ＤＩＲＥＣＴ） |
| 入力感度/インピーダンス | ＰＨＯＮＯ（ＭＭ）：２ｍＶ/５０ｋΩ ＰＨＯＮＯ（ＭＣ）：１００μＶ/１００Ω ＣＤ：１５０ｍＶ/５０ｋΩ ＴＵＮＥＲ：１５０ｍＶ/５０ｋΩ ＬＩＮＥ-1,-2：１５０ｍＶ/５０ｋΩ ＢＡＬＡＮＣＥ/ＬＩＮＥ： １５０ｍＶ/５０ｋΩ ＤＡＴ/ＴＡＰＥ-1： １５０ｍＶ/５０ｋΩ ＴＡＰＥ-2,-3：１５０ｍＶ/５０ｋΩ ＳＩＧＮＡＬ ＰＲＯＣＥＳＳＯＲ：１５０ｍＶ/５０ｋΩ |
| ＳＮ比 （ＩＨＦ-Ａ補正入力ショート） |
ＰＨＯＮＯ（ＭＭ）：８６dB以上 ＰＨＯＮＯ（ＭＣ）：７４dB以上 ＣＤ：１０８dB以上 ＴＵＮＥＲ：１０８dB以上 ＬＩＮＥ-1,-2：１０８dB以上 ＤＡＴ/ＴＡＰＥ-1：１０８dB以上 ＴＡＰＥ-2,-3：１０８dB以上 |
| 周波数特性 | ＰＨＯＮＯ（ＭＭ）：２０Ｈｚ〜２０，０００Ｈｚ（±０．３dB以内） ＰＨＯＮＯ（ＭＣ）：２０Ｈｚ〜２０，０００Ｈｚ（±０．３dB以内） ＣＤ/ＴＵＮＥＲ/ＬＩＮＥ/ＴＡＰＥ：１０Ｈｚ〜１００，０００Ｈｚ（−１dB以内） |
| トーンコンペンセーター | 最大変化量：±４．５dB |
| 付属機能 |
レコーディング・セレクター：（ｓｏｕｒｃｅ，ｏｆｆ，ｄｕｂｂｉｎｇ１→２・３，２→１・３） トーン・コンペンセーター，ダイレクトスイッチ，シグナル・プロセッサー ラインフェーズ・センサー， ＡＣアウトレット（ＳＷＩＴＣＨＥＤ）２個，（ＵＮＳＷＩＴＣＥＤ）１個 |
| 電源電圧 |
ＡＣ１００Ｖ，５０Ｈｚ/６０Ｈｚ |
| 消費電力 | ２７０Ｗ（電気用品取締法の規定による） |
| 外形寸法 | ４３８Ｗ×１７６Ｈ×４６７Ｄmm |
| 重量 | ３０ｋｇ |
※本ページに掲載したＬ−５７０の写真，仕様表等は，１９８９年
のＬＵＸＭＡＮのカタログより抜粋したもので，ラックス株式会社
に著作権があります。したがって，これらの写真等を無断で 転
載・引用等することは法律で禁じられていますのでご注意くださ
い。
