ＯＮＫＹＯ　ＩＮＴＥＧＲＡＭ−５０９
Ｗスーパーサーボ方式ステレオパワーアンプ　￥３５０，０００

オンキョーが１９８０年に発売したステレオパワーアンプ。同社の当時のトップモデルでした。オンキョーは，特
にプリメインアンプの分野で優れたモデルを発売していたことでも分かるように，そのアンプ技術は，スピーカ
−分野に負けず劣らず優れたものだと思います。インテグラシリーズのプリメインアンプで定評のあったオンキ
ョーは，セパレートアンプの分野では比較的製品が少ないのですが，インテグラシリーズの名を冠して優れた
セパレートアンプを作っていました。１９７６年のＰ−３０３＋Ｍ５０５，１９７８年のＰ−３０７＋Ｍ５０７など，恐ろ
しく高価ではないけれど，ＤＣアンプ技術など優れたサーボ技術を生かした製品で，鮮明で力強い音には定
評がありました。このＭ−５０９はその集大成的な存在で，後のＭ−５１０（￥８５０，０００）が出るまではトッ
プモデルとして君臨したのでした。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Ｍ−５０９の最大の特徴は，Ｐ−３０９同様，オンキョー独自のサーボ技術，Ｗスーパーサーボ方式にありま
した。このＷスーパーサーボは，出力の＋−両端子からサーボ帰還をかけることで，アンプ内部で発生する
歪み成分をキャンセルするものでした。＋端子側のサーボは，音楽信号と一緒にスピーカーに流れ込もうと
する超低域成分を４０dB（１／100）以上もキャンセルし，−側のサーボは，電源部分から発生する雑音成分
を電気的にキャンセルする仕組みになっていました。これにより，４０dB分，歪み成分を抑圧することになり，
歪み抑圧能力が１００倍大きな電源と同等になるいうことで，オンキョーは「電源効果１００倍」とＰＲしていま
した。かなり複雑な理論もあるので難しいのですが，確かに，オンキョーのアンプの低域制動能力が優れて
いたことはそのしっかりした低音からも事実でした。また，プリアンプからの入力端子にはサーボセンサー端
子があり，Ｐ−３０９との組み合わせにおいて最大の効果が得られる仕組みになっていました。Ｐ−３０９との
間をＷスーパーサーボ接続することにより，音場感や音の伸びも良くなりました。当時，プリメインアンプから
セパレートアンプへとグレードアップを考えてＬ−０２ＡやアキュフェーズのＣ−２００Ｘ，Ｐ−３００Ｘなどいくつ
かの候補をあげていた私の先輩も，プリ単体として機能性や透明感で勝るアキュフェーズのＣ−２００Ｘとの
組み合わせも一時は考えたそうですが，やはり，純正のペアのＰ−３０９との間のＷスーパーサーボ接続の
魅力により，結局Ｐ−３０９とＭ−５０９の組み合わせを選んだことを今でも思い出します。　　　　　　　　　　　

Ｍ−５０９のパワー段は，低歪みを誇るオンキョー自慢のリニアスイッチング方式を採用していました。これは
当時，スレッショルドから始まり，国産アンプの中で大流行した疑似Ａ級アンプの一種ですが，特徴は可変バ
イアスではないところにありました。通常Ｂ級動作のアンプは＋側と−側のトランジスターの動作特性のつな
ぎ目でクロスオーバー歪みが生じたり，切換時のスイッチングノイズが問題になったりします。そのため，この
ような問題のない（１個のトランジスターで＋−両方の動作をする）Ａ級アンプになぞらえたＢ級動作のアンプ
が疑似Ａ級アンプとしてたくさん出てきました。「スーパーＡ」「リニアＡ」「ノンスイッチング」など各社から出た疑
似Ａ級アンプの多くは，出力トランジスターのバイアスを可変させてつなぎ目を少しずらして見かけ上つなぎ目
の特性を直線にしたものがほとんどでした。このため，オンキョーの方式は少し変わっていたと言えます。オン
キョーのリニアスイッチング方式は，スイッチング速度の速いトランジスターを使うことでスイッチング歪みを解消
し，クロスオーバー歪みは，バイアスを可変するのではなく，特殊な補正回路でバイアスを補正して対処しよう
とする方式でした。従って基本的にはＢ級動作ですが，他社の疑似Ａ級アンプ同様，歪み感は少ない音でし
た。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Ｗスーパーサーボ方式により電源部の制動効果は高められていましたが，２００Ｗ／ch（８Ω）を支えられる
十分に強力な電源部を持っていました。大型の電源トランスを左右独立で搭載し，十分に吟味された電解コ
ンデンサーの搭載，Ｐ−３０９同様の直結給電方式により，徹底したローインピーダンス化が図られていまし
た。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

さらに，オンキョーの優れたサーボ技術を生かし，温度変化によるパワー部の動作の不安定を防ぐために，
オートトラッキングバイアスと呼ぶ一種のサーボ回路を備え，プリドライバー部，ドライバー部，パワートランジ
スターのそれぞれの温度差を検出し，フィードバックしてバイアスをコントロールして動作の安定を図っていま
した。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

Ｍ−５０９は，重量３１ｋｇに及ぶ本格的大出力パワーアンプで，特に低域の力強さが同クラスの中では際だ
っていました。音が実に鮮明で，特にリズムが大切なロックやポップスなどでは，自分好みの音のアキュフェ
ーズより良いかなと思えるほどでした。私もよく先輩の家でロック系の名盤のＬＰレコード（！）を良い音で聴
かせてもらったことが今でも印象に残っているアンプです。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

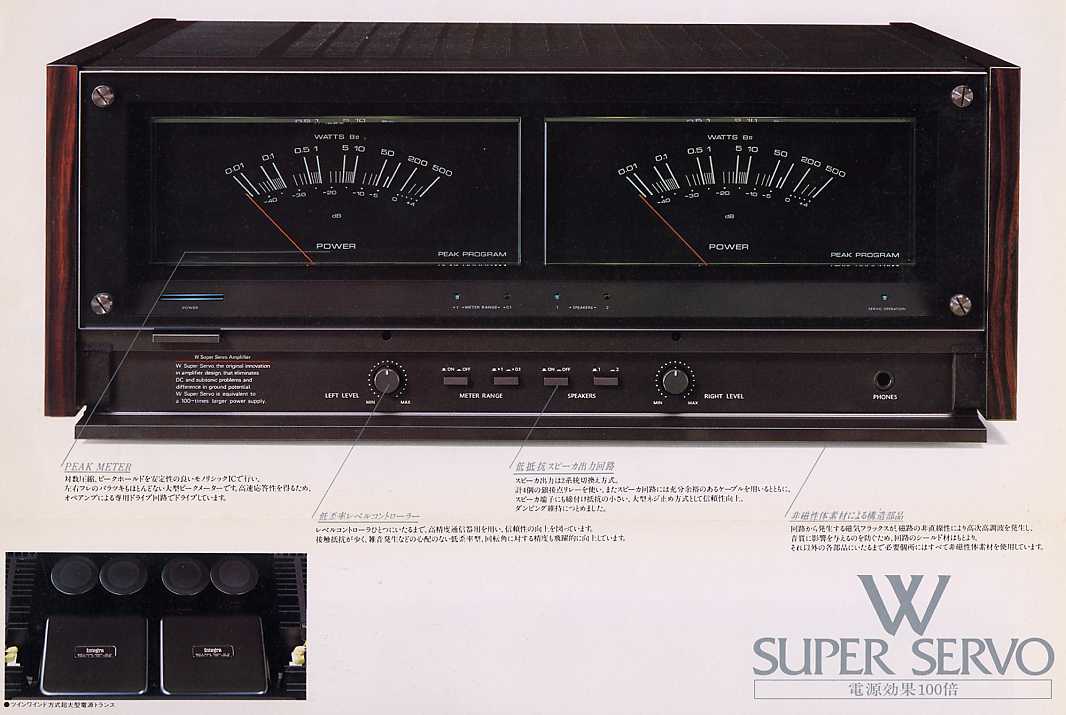

以下に，当時のカタログの一部をご紹介しましょう。

※本ページに掲載したＭ−５０９の写真，仕様表等は１９８１年７月のＯＮＫＹＯのカタログ
　より抜粋したもので，オンキョー株式会社に著作権があります。したがって，これらの写
　真等を無断で転載・引用等することは法律で禁じられていますのでご注意ください。　　　
　　
　
