ＯＮＫＹＯ ＩＮＴＥＧＲＡＰ−３０９オンキョーが１９８０年に発売したステレオプリアンプ。同社の当時のトップモデルでした。オンキョーは，特に
Ｗスーパーサーボ方式ステレオプリアンプ ￥２５０，０００
プリメインアンプの分野で優れたモデルを発売していたことでも分かるように，そのアンプ技術は，スピーカー
分野に負けず劣らず優れたものだと思います。そのオンキョーは，セパレートアンプの分野では比較的製品が
少ないのですが，１９７６年のＰ−３０３＋Ｍ５０５，１９７８年のＰ−３０７＋Ｍ５０７など，恐ろしく高価ではない
けれど，ＤＣアンプ技術など優れたサーボ技術を生かした優れた製品を出していました。このＰ−３０９は，そ
の系譜の中での集大成的な存在だったと思います。私の先輩が，アキュフェーズのＣ−２００Ｘやケンウッド
のＬ−０２Ａと迷った末この製品を購入したことを思い出します。当時聴かせていただいて，先輩の聴くロック
にはこれかな？と感じたことが今でも記憶に残っています。このＰ−３０９の大きな特徴は，Ｗスーパーサーボ方式というサーボ技術でした。パワーアンプとの接続に
おいて，付属のサーボセンサーコードを用いることにより，プリ・パワー間の距離を電気的にゼロにしてしま
うもので，インダクタンス分や各種抵抗分等により発生する成分をキャンセルしチャンネル間の干渉，セパ
レーションの劣化等を１／100（−４０dB）以下に抑えられるというもので，オンキョーの誇るサーボ技術の
一つでした。ただ，他社のパワーアンプとの接続には，このサーボセンサーコードが使えないため，自社
間の接続専用になるところが泣き所でした。そのため，私の先輩も，最後までアキュフェーズのＣ−２００Ｘ
との間で迷った（どうしてもパワーアンプは，アキュフェーズのＰ−３００Ｘより，オンキョーのＭ−５０９の力
強い音が良かったそうです。）末，Ｐ−３０９とのＷスーパーサーボ接続を選んだのでした。このＷスーパ
ーサーボというサーボ技術により，パワーアンプのインピーダンスによる低域特性の劣化もなく，そのため，
出力部分にも，コンデンサーを入れることなく完全ＤＣ化を達成していました。Ｐ−３０９は，当時主力ソースであったアナログレコードのためのイコライザー部も強力なものでした。通常
ＭＣカートリッジ等の小出力のカートリッジにはヘッドアンプやトランス等の補助的な増幅手段を使いますが
Ｐ−３０９では，イコライザーアンプのゲインアップを図り，イコライザーアンプ単体で十分な出力が得られる
設計でした。そのため，イコライザーアンプは，それだけでＡ級５Ｗ出力のアンプに匹敵する強力なもので，
ヘッドアンプ，イコライザー，バッファの３段を要するものをイコライザー１段で済ませられるシンプル化が実現
していました。ＲＩＡＡ補正は，高域をＣＲ型，低域をＮＦ型とするＮＦ・ＣＲ分割型補正で優れた特性を得てい
ました。トーンコントロールは，オンキョー独自のダイレクトトーン方式で，トーンアンプを用いずパッシブ素子だけで構
成し，コンデンサーが一切信号経路に入らない方式で，音質劣化を心配せずにすむ方式でした。このトーンコ
ントロールは，センター位置にすると，トーン回路はないものと同じになるため，当時よく見られた，トーンコン
トロールのＯＮ／ＯＦＦスイッチはありませんでした。電源部は，単体でＡ級５Ｗアンプに匹敵するほどですから，プリアンプとしては強力なもので，しかも左右，前
後段等各部ロック独立の給電方式を採用していました。左右独立のＮＦ型定電圧安定回路を用いるとともに，
銅板性の厚板ブス（母線）により各ブロックに直結して給電する方式になっていました。これにより，強力な低
音再生を可能にしていたようです。そのほか，構造体や部品から鉄を排した非磁性体構造，オーディオリレーによる入力切換，高精度部品の採
用など，各部とも音質を重視した設計でした。決して目立つプリアンプではありませんでしたが，オンキョーら
しい手堅い設計と優れたサーボ技術の生きた高性能な製品だったと思います。

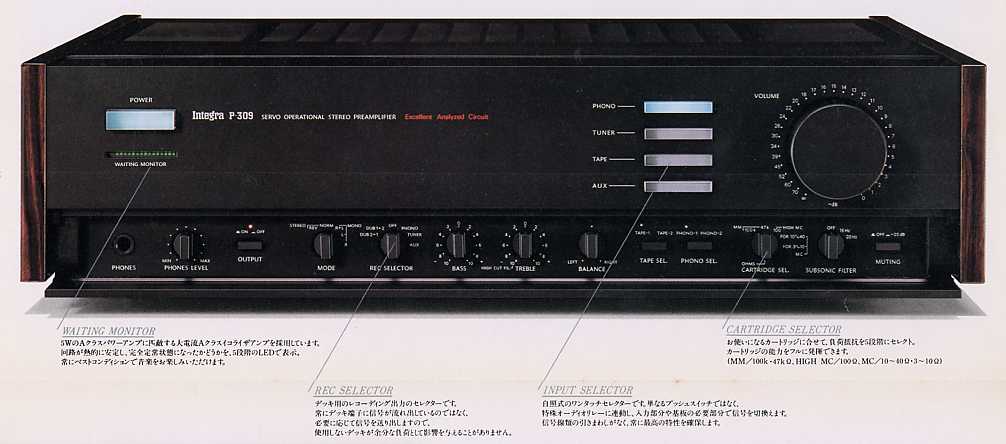

以下に，当時のカタログの一部をご紹介します。
驚異の超低歪率。
| ◎驚異のＡ級５Ｗパワーアンプ匹敵の
シンプルイコライザ |
| ◎完璧のＡ級動作を保証するウ
ェイティングモニターの採用 |
| ◎抜群の分解能を実現した
Ｗスーパーサーボ方式を採用 |
| ◎パッシブ素子だけで構成された，
ダイレクトトーン方式 |
| ◎低インピーダンス負荷にも影響の
少ないアウトプットアンプ |
| ◎各部ブロック間の電気的干渉を防ぐ
直結給電方式採用 |
| ◎豊かに音楽を楽しむための
各種アクセサリー回路の装備 ●カートリッジセレクター ●レコーディングセレクター ●ウェイティングモニター ●ヘッドホンアンプ |
| ◎あくまでも音楽性を追求した
入念な高精度部品の採用 ●大型電源部 ●非磁性体材料の使用 ●オーディオリレーによる リモートセレクター ●サーモカップルド・レジスター |
●Ｐ−３０９の主要規格●
| 入力感度（入力インピーダンス） | ＰＨＯＮＯ−ＭＣ １３０μＶ（１００Ω／３００Ω）
ＰＨＯＮＯ−ＨＩＧＨ ＧＡＩＮ ＭＣ ２．５ｍＶ（１００Ω） ＰＨＯＮＯ−ＭＭ ２．５ｍＶ（４７ｋΩ／１００ｋΩ） ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ−ＰＬＡＹ １５０ｍＶ（４７Ω） |
| 定格出力電圧（出力インピーダンス） | ＴＡＰＥ−ＲＥＣ １５０ｍＶ（２．２ｋΩ）
ＯＵＴ ＰＵＴ １．５Ｖ最大１３Ｖ（２２０Ω） |
| ＰＨＯＮＯ最大許容入力 | ＭＣ ＴＨＤ０．０５％ １ｋＨｚ １９ｍＶ
ＭＭ，ＨＩＧＨ ＧＡＩＮ ＭＣ，ＴＨＤ０．０５％ １ｋＨｚ ３８０ｍＶ |
| 周波数特性 | ＭＣ ４Ｈｚ〜１５０ｋＨｚ（＋０．２，−３dB）
ＭＭ １．８Ｈｚ〜１７０ｋＨｚ（＋０．２，−３dB） ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ ０．８Ｈｚ〜１７０ｋＨｚ（＋０，−３dB） |
| 全高調波歪率（Ｔ．Ｈ．Ｄ）
（２０Ｈｚ〜２０ｋＨｚ出力電圧：３Ｖ） |
ＭＣ（ＶＯＬ−３０dB） ０．００８％以下
ＭＭ（ＶＯＬ−３０dB） ０．００２％以下 ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ ０．００２％以下 |
| 混変調歪率 | 定格出力時 ＳＭＰＴＥ ７０ｋＨｚ：７ｋＨｚ＝４：１ ０．００３％以下 |
| Ｓ／Ｎ
（ＩＨＦ-Ａネットワーク入力シャント） |
ＭＣ ７０dB
ＭＭ ８８dB ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ １００dB |
| トーンコントロール
（ＶＯＬ−２０dB点） |
ＢＡＳＳ ±８dB ａｔ ７０Ｈｚ
ＴＲＥＢＬＥ ±８dB ａｔ ２０ｋＨｚ |
| フィルター | ＨＩＧＨ ＣＵＴ ＦＩＬＴＥＲ ７ｋＨｚ ６dB／oct
ＥＱ ＳＵＢＳＯＮＩＣ ＦＩＴＥＲ １５Ｈｚ／２０Ｈｚ ６dB／oct |
| ミューティング | −２０dB |
| トランジェントキラー動作時間 | ＰＯＷＥＲ ＯＮ／ＯＦＦ ７sec／１００msec |
| 使用半導体 | ＦＥＴ１０，Ｔｒ７１，ＩＣ８，Ｄｉ５０ |
| 電源 | ＡＣ１００Ｖ ５０／６０Ｈｚ |
| 消費電力（電気用品取締法規格） | ６５Ｗ |
| ＡＣ出力 | パワースイッチ連動２，非連動２ ＴＯＴＡＬ １０００Ｗ ＭＡＸ |
| 寸法 | ４７６Ｗ×１２２Ｈ×４１５Ｄmm |
| 重量 | １０．５ｋｇ |
※本ページに掲載したＰ−３０９の写真，仕様表等は１９８１年７月のＯＮＫＹＯのカタログ
より抜粋したもので，オンキョー株式会社に著作権があります。したがって，これらの写
真等を無断で転載・引用等することは法律で禁じられていますのでご注意ください。
