Ａｕｒｅｘ ＳＢ-６６
ＰＲＥ-ＭＡＩＮ ＡＭＰＬＩＦＩＥＲ ￥６９，８００

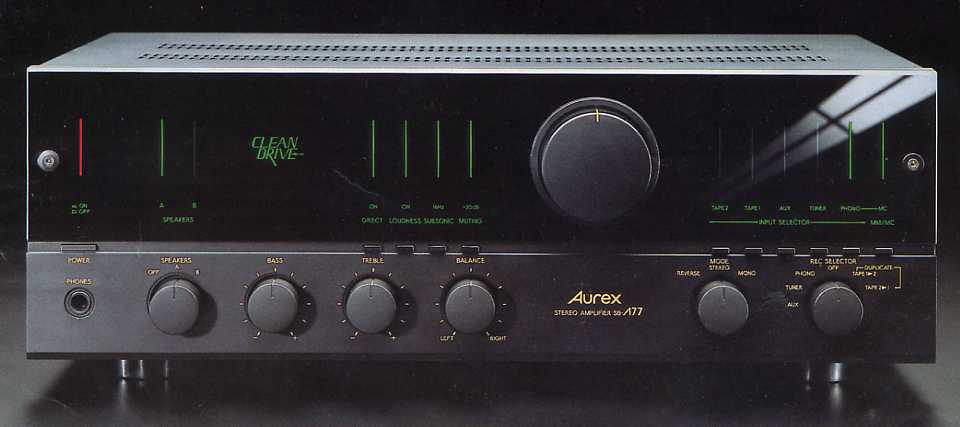

Ａｕｒｅｘ ＳＢ-Λ７７
ＰＲＥ-ＭＡＩＮ ＡＭＰＬＩＦＩＥＲ ￥１７５，０００
１９８０年にオーレックス（東芝）が発売した同社の最高級プリメインアンプ。この年，トリオの「Σドライブ」に対抗するかの
ように，スピーカをもフィードバックループに入れた「クリーンドライブアンプ」ＳＢ−６６（￥６９，８００）を発売しました。その
ＳＢ-６６を主にパーツの面から徹底的に磨きあげた上級モデルとして登場したのが，このＳＢ-Λ７７でした。大手パーツ
メーカーである東芝の本領発揮という感じでそこに投入されたパーツの凝りようはすごいものでした。

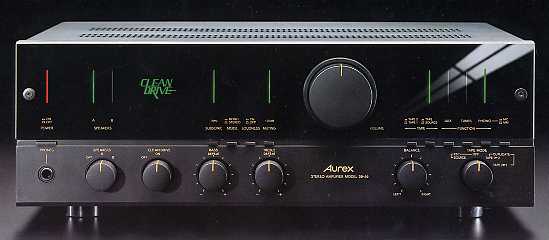

Ａｕｒｅｘ ＳＢ-６６
ＰＲＥ-ＭＡＩＮ ＡＭＰＬＩＦＩＥＲ ￥６９，８００
ＳＢ-Λ７７の特徴の一つが，上記の「クリーンドライブ（ＣＬＥＡＮ ＤＲＩＶＥ）」でした。この「クリーンドライブ」は，＋，−の２
本のスピーカーコードの他に，もう一つの第３のコードを−端子に接続し，スピーカーで発生した歪み成分を検知し，アンプ
内にフィードバックして，それに応じた歪み成分をキャンセルするよう帰還量を調節して送り出すというものでした。これによ
り，高調波歪が１０分の１に，混変調歪みも大幅に低減するなどの歪み低減効果があるだけでなく，スピーカーを定電圧駆
動することと等しくなり，周波数特性がフラットになり，スピーカーコードのインピーダンスをキャンセルしてゼロにし，ダンピン
グファクターが無限大になるなどの効果がうたわれていました。形としては，トリオの「Σドライブ」の２本のコードのアースを
共用してコードを１本にしたようなシステムでした。「クリーンドライブ」は，実際に聴いた感じでは，「クリーンドライブ」の接続
にすると低音に力強さが加わるという感じでした。ＳＢ-Λ７７の２つ目の特徴は，「Λループ」と称したパーツへのこだわりでした。ＳＹ-Λ８８シリーズで「素子による音質設計」
を標榜してパーツに徹底してこだわり，そのため赤字になってしまったというオーレックスらしく，ここでもプリメインの枠を超え，

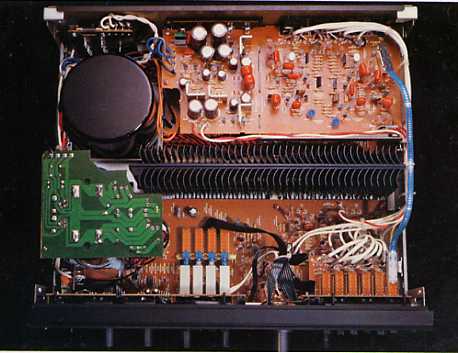

徹底して高品質パーツを投入していました。「Λループ」では，電源＝出力ループでの音質劣化を除くため，この経路で使わ
れる素子，線類はすべて銅を使用するというこだわりでした。電解コンデンサーには，アルミにかえて銅箔フィルムを用いた
Λコンデンサーを使用し，パワートランジスターのコレクタは銅基板に，エミッタ・ベース・コレクタの端子は全て軟銅線に改良
し，それらをつなぐ線もすべて銅線にしていました。エミッタ抵抗には，固有抵抗が小さく抵抗の材料として使うのが困難だっ
た銅を用いたΛ抵抗を使用していました。銅箔で無誘導巻を実現したΛ抵抗は，純抵抗のような理想的な動作特性を持つと
いうことでした。パワートランジスターには，スイッチング速度が速く，高周波数まで増幅が可能なスーパーｆＴトランジスターを使用し，１００Ｗ
（８Ω）の出力を得ていました。回路全体でも，要所要所に銅蒸着のΛコンデンサーや，Ｖコンを改良したＶＸコンデンサーなど，
高品質なパーツが投入されていました。電源トランスには，大型のトロイダル型を搭載し，２次側を，電圧増幅段用，電力増幅
段用，保護回路とランプ用にセパレートした３電源方式として，電源を介しての相互干渉を抑えていました。
イコライザーアンプは，デュアルＦＥＴにデュアルトランジスターをカスコードブートストラップ接続した初段差動と同じくカスコード
ブートストラップ接続の２段目差動アンプによる低歪率イコライザーアンプとなっていました。ＭＭ／ＭＣ切換は，ゲイン切換方
式で，ＭＣ入力もＦＥＴによるＩＣＬ構成となっていました。フォノ入力からＳＰ端子間は，シンプルな２アンプ構成で，ＴＵＮＥＲ，
ＡＵＸ，ＴＡＰＥ入力からはカップリングコンデンサーの入らないＤＣ構成となっていました。パワーアンプは，イコライザーアンプ
同様に，デュアルＦＥＴにデュアルトランジスターをカスコードブートストラップ接続した初段差動と同じくカスコードブートストラッ
プ接続の２段目差動アンプによる低歪率ＤＣパワーアンプとなっていました。以上のように，「クリーンドライブ」という新回路方式に挑戦し，パーツに凝って作り上げたＳＢ-Λ７７でしたが，その優れた性
能の割には，家電に通じるブランドイメージの弱さからか，定評を得ることができず，一般に広く認知されることはありません
でした。しかし，「クリーンドライブ」の名と，その美しいグラスパネルのイルミネーションは，高域の抜けのよいきれいな音とと
もに，何か印象に残っています。
以下に，当時のカタログの一部をご紹介します。
素子技術が音質を決定。
Λループ採用クリーンドライブアンプ。
|
|
| ◎Λ抵抗により銅使用素子で統一されたΛループ。 |
| ◎リニアリティを向上させたΛ抵抗。 |
| ◎低歪率ＤＣ化を実現したイコライザーアンプ。 |
| ◎ダイレクトＤＣ構成アンプ。 |
| ◎低歪率ＤＣ構成パワ−アンプ。 |
| ◎Λコン，ＶＸコンの採用。 |
| ◎新開発電解コンデンサー（１５，０００μＦ／６３ＷＶ）。 |
| ◎低歪化を実現。スーパーｆγトランジスター使用。 |
| ◎トロイダルトランス採用の独立３電源方式。 |
| ◎ＲＥＣセレクタースイッチ。 |
| ◎音質に優れたＣＲ形トーン回路。 |
| ◎クリーンドライブ回路専用高速プロテクター。 |
●仕様●
●パワーアンプ部●
| 連続出力 | １００Ｗ＋１００Ｗ（２０Ｈｚ〜２０ｋＨｚ・２ｃｈ・８Ω）
１０５Ｗ＋１０５Ｗ（１ｋＨｚ・２ｃｈ・８Ω） |
| 全高調波歪率 | ０．００７％（定格出力時） |
| 混変調歪率 | ０．００７％（定格出力時） |
| 周波数特性 | ＤＣ〜３００ｋＨｚ ＋０，−３dB |
| 出力帯域幅 | ５Ｈｚ〜８０ｋＨｚ（ＩＨＦ・２ｃｈ・８Ω，歪０．０５％） |
| スピーカーインピーダンス | ８Ω〜１６Ω |
●プリアンプ部●
| 入力
（感度／インピーダンス） |
ＰＨＯＮＯ（ＭＭ） ２．５ｍＶ／４７ｋΩ
ＰＨＯＮＯ（ＭＣ） ０．２５ｍＶ／１００Ω ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ ＰＬＡＹ ２００ｍＶ／５０ｋΩ |
| 録音出力 | ２００ｍＶ |
| 周波数特性 | ＤＣ〜３００ｋＨｚ ＋０，−３dB |
| 全高調波歪率 | ０．００７％ |
| トーンコントロール | ＢＡＳＳ（１００Ｈｚ）±８dB
ＴＲＥＢＬＥ（１０ｋＨｚ）±８dB |
| サブソニックフィルター | １６Ｈｚ（６dB／ｏｃｔ） |
| ミューティング | −２０dB |
| イコライザー偏差 | ±０．２dB（２０Ｈｚ〜２０ｋＨｚ） |
| ＰＨＯＮＯ最大許容入力
（１ｋＨｚ，歪率０．０１％） |
ＰＨＯＮＯ（ＭＭ） ３００ｍＶ
ＰＨＯＮＯ（ＭＣ） ２０ｍＶ |
| ＳＮ比
（ＩＨＦ-Ａネットワーク，ショートサーキット） |
ＰＨＯＮＯ（ＭＭ） ９０dB
ＰＨＯＮＯ（ＭＣ） ７１dB ＴＵＮＥＲ，ＡＵＸ，ＴＡＰＥ ＰＬＡＹ １０８dB |
●その他●
| 電源電圧 | ＡＣ１００Ｖ（５０／６０Ｈｚ） |
| 消費電力 | １７０Ｗ |
| 使用半導体 | Ｔｒ８０，Ｄｉｏ４０，ＦＥＴ１８，ＩＣ２ |
| 外形寸法 | ４２０Ｗ×１５１Ｈ×３９９Ｄmm |
| 重量 | １１．５ｋｇ |
※本ページに掲載したＳＢ-Λ７７の写真，仕様表等は１９８０年１１月のＡｕｒｅｘのカタログ
より抜粋したもので，東京芝浦電気株式会社に著作権があります。したがって，これらの
写真等を無断で転載・引用等することは法律で禁じられていますのでご注意ください。
