Ｔｅｃｈｎｉｃｓ　ＳＴ-Ｇ７
ＱＵＡＲＴＺ　ＳＹＮＴＨＥＳＩＺＥＲ　ＦＭ／ＡＭ　ＴＵＮＥＲ　￥７３，８００

１９８３年にテクニクスが発売したシンセサイザーチューナー。１９８３年といえば最後のアナログ式チューナーである
ＫＥＮＷＯＯＤのＬ-０３Ｔが発売された年にあたりますが，この年の終わりである１２月に発売されたのが本機でした。
すでにシンセサイザー方式のチューナーが主流となり，チューナーが軽量化・低コスト化していく時代の中で，５万円
以上のチューナーは珍しい存在となっていました。そうした中で，このＳＴ-Ｇ７は新技術がふんだんに投入された，そ
の後のテクニクスのチューナーの基本となったと考えられる高性能チューナーでした。

ＳＴ-Ｇ７の大きな特徴は，デジタル技術の積極的な投入でした。比較的早くからシンセサイザーチューナーに取り組
んでいたテクニクスがシンセサイザーチューナーの回路構成を根底から見直し，そのために新たに７品種のＬＳＩ，ＩＣ
を新開発して完成させた「Ｄ／Ａ（デジタル／アナログ）フュージョンサーキット」が搭載されていました。これは，従来
独立していたデジタル部（信号制御回路）とアナログ部（リニア部，信号伝送回路）を融合・一体化したもので，マイク
ロコンピューターのの能力を信号系コントロールにもフルに活用してオーディオ特性の向上と安定性の確保を図ったも
のでした。そして，フロントエンド，ＩＦ回路，ＭＰＸ回路という音質を決める３箇所にクォーツ制御を行い，性能を安定して
維持する「トリプルクォーツコントロール」を採用していました。これにより，ＤＣ化の精度がさらに向上し，４Ｈｚという低
域からの平坦な周波数特性と優れたセパレーション特性を実現していました。さらに，希望局をクォーツロックすると同
時に，マイクロコンピュータがコントロール信号のデータ転送を停止し，信号系や操作キー，マイクロコンピュータ自身か
らのノイズ輻射を皆無として，マイクロコンピュータ制御による悪影響の排除にも配慮した設計でした。
さらに，ディスプレイには微細電力で動作しノイズ輻射も極少のＬＣＤ（液晶ディスプレイ）を採用していました。

ＳＴ-Ｇ７では，忠実な波形伝送のためにＩＦ回路で発生する群遅延特性の乱れに対処する方策として，クォーツ制御に
よる高精度は３逓売回路を採用し，有害な偶数次スプリアス妨害波をシャープにキャンセルしていました。その結果，
０．００７％（ｍｏｎｏ）という超低歪み特性を得ていました。

検波段には，パイオニアのＦ-１２０にも見られるデジタル化を進めた「デジタル・リニア（ＤＬ）ディテクタ」を搭載していまし
た。これは，高精度ワンショットマルチバイブレーターとカレントミラー定電流積分回路によるシンプルな構成になっており
低歪，広ダイナミックレンジ特性を実現していました。また，このＤＬディテクタは，素子や温度変化の影響を受けにくい安
定した性能を持っているということでした。

ＭＰＸ段には，立ち上がりの速いパルス波を使用し，位相差歪みを解消したテクニクス自慢の「ＤＣピークサンプリングホ
ールド方式」を採用していました。ＳＴ-Ｇ７では，この回路を新たにＩＣ化して搭載していました。さらに，ＭＰＸ信号の発生
をクォーツ発振信号で高精度にコントロールするダブルＰＬＬ　ＭＰＸ信号発生回路を搭載し，環境温度変化に対しても正
確で安定したステレオ復調を実現していました。

ＲＦ段には，「自己演算型ＲＦ同調回路」を搭載していました。これは，希望局の周波数をとらえると同時に，Ａ／Ｄ変換→
デジタル演算→Ｄ／Ａ変換→ＶＣＯ電位加算というループが動作してＲＦ回路をコントロールするというものでした。この自
己演算ループが働くことにより，同調のたびにこの動作を行い，経年変化等で同調点がずれた場合でも完全同調すること
ができました。

ＩＦ段では，ＮｏｒｍａｌとＳｕｐｅｒ　Ｎａｒｒｏｗに選択度をＩＦ帯域幅を切り替えることができるだけでなく，「オートＩＦ」を搭載してい
ました。これは，希望局を受信するとマイクロコンピュータが隣接局の有無を検索，判断し，隣接局がない場合には±４００
ｋＨｚ離調５５dBの高選択度ノーマル回路を選択し，あった場合には，±２００ｋＨｚ離調２５dBの狭帯域・高選択度のスーパ
ーナロウ回路を自動的に作動させて，隣接局の妨害を鋭くカットするというものでした。

機能的には，マイクロコンピュータ時代を象徴するようなチューナらしいものでした。ＦＭ／ＡＭ関係なくメモリー選局できる１６
局ランダムアクセスメモリー，１０dBステップで３段階に切り換えられるスキャン機能，深夜シグナルが切れると自動的にミュ
ーティングがかかる「オートミッドナイトミューティング」，受信局の信号強度を２dBステップで正確に表示する「シグナルストレ
ングスリードアウト」など，マイコン機能を利用した便利で実用的なものが搭載されていました。

以上のように，ＳＴ-Ｇ７はチューナー全盛期を少し過ぎた時代において貴重な本格的なチューナーでした。テクニクスは，現在
はなくなってしまいましたが，最近まで貴重な高級機を作っているブランドでした。本機にも，その優れた技術水準がうかがえ
るかと思います。



以下に，当時のカタログの一部をご紹介します。

Ｄレンジ120dB，THD．0.007％をクリアする，
デジタルオーディオ伝送チューナ

◎７品種に及ぶＬＳＩ，ＩＣを新開発
　　Ｄ/Ａ（デジタル/アナログ）フュージョンサーキット
◎音質を決める３つの箇所をクォーツ制御
　　トリプルクォーツコントロール
◎受信と同時にデータ伝送をストップ
　　ノイズ妨害ゼロのデジタルコントロール
◎極めてすぐれた波形伝送特性
　　伝統のＤＣ増幅・ＤＣ検波・ＤＣ復調
◎群遅延特性の乱れをなくした
　　クォーツダブルコンバートＩＦ
◎シンプル構成で直線検波・直線復調
　　デジタルリニアディテクタ
◎環境温度変化にも極めて強いクォーツ制御
　　New　ＤＣピークサンプリングホールドＭＰＸ
◎希望局を常に最高条件で受信できる
　　自己演算型ＲＦ同調回路
◎コンピュータが隣接妨害局を自動排除
　　ＦＭ多局化時代に応えるオートＩＦ
◎大容量コンピュータによる記憶・検証・出力
　　テクニクスならではの多彩な操作機能
◎オーディオコンピュータ時代にも対応済
　　パーソナルコンピュータ接続用Ｉ/Ｏ端子

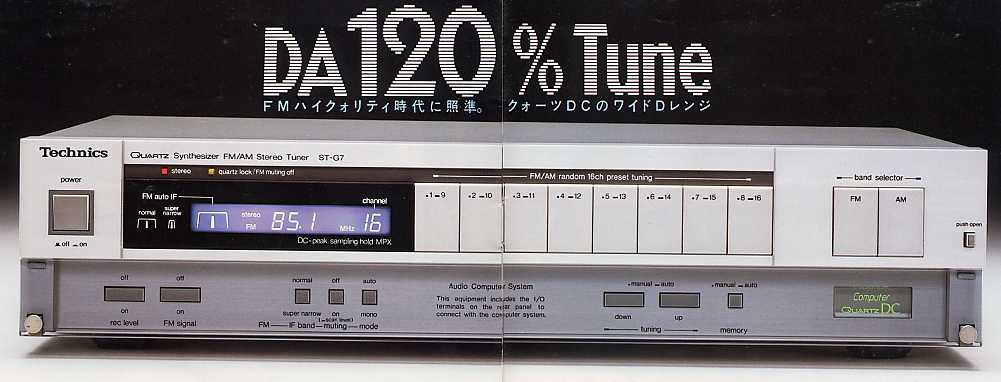

※本ページに掲載したＳＴ-Ｇ７の写真，仕様表等は１９８３年１０月のＴｅｃｈｎｉｃｓ
　のカタログより抜粋したもので，松下電器産業式会社に著作権があります。
　したがって，これらの写真等を無断で転載・引用等することは法律で禁じられ
　ていますのでご注意ください。
