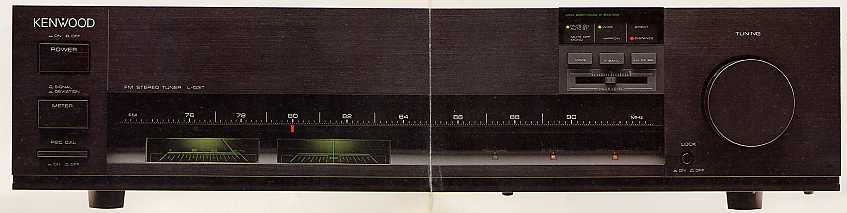

ＫＥＮＷＯＯＤ Ｌ−０３Ｔ
ＮＯＮＳＰＥＣＴＲＵＭ ＩＦ-ＳＹＳＴＥＭ
ＦＭ ＳＴＥＲＥＯ ＴＵＮＥＲ ￥１２０，０００
ＫＥＮＷＯＯＤ Ｌ−０３Ｔ
ＮＯＮＳＰＥＣＴＲＵＭ ＩＦ-ＳＹＳＴＥＭ
ＦＭ ＳＴＥＲＥＯ ＴＵＮＥＲ ￥１２０，０００
１９８３年に，ケンウッドが発売した高級チューナー。同社がすでに発売していた最高級チューナＬ−０２Ｔ
の技術を受け継ぎ，より一般的な形にしたものでした。時代はシンセサイザーチューナーが主流となり，
バリコンを作る技術者も姿を消しつつありました。結果として，このＬ−０３Ｔは最後のバリコン使用のアナ
ログ式チューナーとなったのです。ケンウッドがバリコン式のチューナーに最後までこだわったのは，シンセサイザー式のチューナーが実使
用時のＳＮ比においてバリコン式チューナーに劣る面があったためだといわれています。シンセサイザー
式チューナーでは，局部発振回路においてバリキャップに対するチューニング電圧の揺れが受信周波数
の揺れとなって表れ，特に低い受信周波数（８０ＭＨｚ以下）では顕著になり，ＳＮ比を大きく低下させる
ということで，１９８３年当時でも，音質の面でアナログ式チューナーが優位だったといわれています。Ｌ−０３Ｔは，上級のＬ−０２Ｔとよく似た設計がされていました。（もちろん価格が２倍以上も違いますから
投入された物量は全く同じではないでしょうが・・。）その第１は「ノンスペクトラムＩＦシステム」でした。チュ
ーナーはつまりラジオ受信機ですから，高選択度と音質の両立が重要になります。周波数変調であるＦＭ
信号は，オーディオ信号の強弱や周波数成分により，つねに帯域幅の変化するスペクトルとして情報を伝
えていますが，このスペクトルがＩＦバンドパスフィルターを通過するときに音楽情報が大きく損なわれてい
ました。ＩＦフィルターを緩やかな特性にしてスペクトルを通過させれば情報は損なわれませんが，今度は
妨害波を排除する能力が低下して音質が損なわれてしまいます。この「ノンスペクトラムＩＦシステム」は，
ＩＦに入る信号からスペクトルを取り除きＩＦを通過させ，その後でもとの信号にスペクトルを戻して検波する
ことで低歪みと妨害排除能力を両立させた方式でした。Ｌ−０３Ｔでは，ＫＴ−９９００以来伝統の「サンプリングホールドＭＰＸ」が搭載されていました。これは，左
右のオーディオ信号に分離するＭＰＸ段において，従来の方形波に代わって立ち上がりの鋭いパルス波を
使用し，パルスのピークを取り出し（サンプリングし）Ｌ・Ｒ分離のためのスイッチング信号とするもので，ピー
クだけをサンプリングするために低下しがちな信号の平均レベルを上げるため，次のサンプリング信号がくる
までピーク信号をホールドしＳＮ比を上げるというものでした。ピークだけを取り出すために，左右信号のもれ
が少なく，次段のローパスフィルターへの負担が少なく，高いセパレーションを誇りました。また，ローパスフィ
ルターには，磁気飽和歪みを追放したオペアンプによるアクティブローパスフィルターを搭載していました。そのほか，「ダイレクトコンバージョンシステム」ということで，大入力時には信号がＲＦ部を通らずに直接ミキサ
ー部に入力されるように切り換えることができ，強電界地域や近接して大出力の局があるときなどにも対応した
設計でした。また，弱電界に対しては高感度を重視するポジションにも切り換えられました。また，ＩＦ部のバン
ドパスフィルターをアクティブフィルターで構成し，高選択度を実現していました。Ｌ−０２Ｔと同様に「可変型ＦＭ
ミューティング」を搭載し，ミューティングレベルを変えられるようになっていました。当時ケンウッドがアンプを中心に広く展開していた「Σドライブ」を出力部に搭載し，ケーブルの影響を排除し，
プリアンプの入力端子までクオリティを落とさずに伝送しようとするものでした。また，Ｌ−０２Ｔ同様に１点アー
ス設計として，各部のアースポイントの明確化を図り，音の濁りを抑えていました。また，Ｌ−０２Ｔの全ステー
ジ独立電源ほどではありませんでしたが，電源による各部の干渉を防ぐ独立３電源としていました。このように，最後の高級アナログチューナーとして登場したＬ−０３Ｔは各部にケンウッドのそれまでのノウハウ
が凝縮された設計で好評を呼びました，しかし，バリコンを作るメーカーも技術者も姿を消してゆき，さらに１年
後の１９８４年に，高級シンセサイザーチューナーＫＴ−３０３０が登場し，Ｌ−０３Ｔは後進に道を譲っていったの
でした。しかし，その高級感のある外観と，どっしりした音は今でも印象に残っている１台です。
以下に，当時のカタログの一部をご紹介します。
ひずみ率０．００５％，ＳＮ比９６dB。
多局化時代の高音質受信に
「ＦＭのトリオ」の真価を発揮する，
Ｌ−０３Ｔ。
| ◎０．００５％の無ひずみ伝送を実現した
ノンスペクトラムＩＦシステム |
| ◎ＩＭや大入力特性にすぐれた
ダイレクトコンバージョンシステム |
| ◎サンプリングホールドＭＰＸ |
| ◎Σドライブサーキット |
| ◎ステレオ受信時の選択度を向上する
クリーンレセプション・フィルター |
| ◎可変型ＦＭミューティング |
| ◎Ｌ−０２Ｔのノウハウによる
１点アース設計 |
●Ｌ−０３Ｔの定格●
●ＦＭ部●
| 受信周波数範囲 | ７６ＭＨｚ〜９０ＭＨｚ |
| アンテナインピーダンス | ７５Ω不平衡 |
| 感度 ＤＩＳＴＡＮＣＥ（７５Ω）
ＤＩＲＥＣＴ（７５Ω） |
１０．３dBｆ（新ＩＨＦ） ０．９０μＶ（ＩＨＦ）
２３．３dBｆ（新ＩＨＦ） ４．０μＶ（ＩＨＦ） |
| ＳＮ比５０dB感度 ＤＩＳＴＡＮＣＥ（ＭＯＮＯ）
ＤＩＳＴＡＮＣＥ（ＳＴＥＲＥＯ） ＤＩＲＥＣＴ（ＭＯＮＯ） ＤＩＲＥＣＴ（ＳＴＥＲＥＯ） |
１５．９dBｆ（新ＩＨＦ） １．７μＶ（ＩＨＦ）
３７．３dBf（新ＩＨＦ） ２０μＶ（ＩＨＦ） ２５．２dBf（新ＩＨＦ） ５．０μＶ（ＩＨＦ） ４６．８dBf（新ＩＨＦ） ６０μＶ（ＩＨＦ） |
| 高調波ひずみ率
（ＡＮＴ・ＩＮ→Σ・ＯＵＴ アンテナ入力８５dBf） |
ＷＩＤＥ １００Ｈｚ ０．００５％（ＭＯＮＯ）０．０２％（ＳＴＥＲＥＯ）
１ｋＨｚ ０．００５％（ＭＯＮＯ）０．０１５％（ＳＴＥＲＥＯ） １５ｋＨｚ ０．０２％（ＭＯＮＯ） ０．２％（ＳＴＥＲＥＯ） ５０Ｈｚ〜１０ｋＨｚ ０．０４％（ＭＯＮＯ）０．０９％（ＳＴＥＲＥＯ） ＮＡＲＲＯＷ １００Ｈｚ ０．００７％（ＭＯＮＯ）０．１％（ＳＴＥＲＥＯ） １ｋＨｚ ０．０５％（ＭＯＮＯ） ０．１％（ＳＴＥＲＥＯ） １５ｋＨｚ ０．０５％（ＭＯＮＯ） ２．０％（ＳＴＥＲＥＯ） ５０Ｈｚ〜１０ｋＨｚ １．３％（ＭＯＮＯ） ０．７％（ＳＴＥＲＥＯ） |
| ＳＮ比
（ＡＮＴ・ＩＮ→Σ・ＯＵＴ １００％変調８５dBf入力） |
９６dB（ＭＯＮＯ） ８６dB（ＳＴＥＲＥＯ） |
| キャプチャーレシオ | ０．８dB（ＷＩＤＥ） ２．０dB（ＮＡＲＲＯＷ） |
| 実効選択度（ＩＨＦ） | ＮＡＲＲＯＷ ５５dB（±３００ｋＨｚ）
ＷＩＤＥ ４０dB |
| ステレオセパレーション
（ＡＮＴ・ＩＮ→Σ・ＯＵＴ） |
ＷＩＤＥ １ｋＨｚ ６０dB
５０Ｈｚ〜１０ｋＨｚ ４７dB １５ｋＨｚ ４０dB ＮＡＲＲＯＷ １ｋＨｚ ４７dB ５０Ｈｚ〜１０ｋＨｚ ３５dB |
| 周波数特性（ＡＮＴ・ＩＮ→Σ・ＯＵＴ） | １５Ｈｚ〜１５ｋＨｚ ±０．５dB |
| イメージ妨害比 ８４ＭＨｚ ＮＯＲＭＡＬ | ９０dB |
| ＩＦ妨害比 ８４ＭＨｚ ＮＯＲＭＡＬ | １２０dB |
| スプリアス妨害比 ８４ＭＨｚ ＮＯＲＭＡＬ | １１０dB |
| ＡＭ抑圧比 | ７５dB |
| サブキャリア抑圧比 | ７５dB |
| レックキャリブレーション | ４４０Ｈｚ ５０％変調 |
| 出力レベルおよび出力インピーダンス | ＦＭ １ｋＨｚ １００％変調 固定出力 ０．６Ｖ／２ｋΩ
Σ出力（可変） １．２Ｖ／１Ω |
| マルチパス出力 | 垂直出力 ０．１Ｖ １０ｋΩ
水平出力 ０．７Ｖ １０ｋΩ |
●電源部その他●
| 電源電圧・電源周波数 | １００Ｖ ５０Ｈｚ／６０Ｈｚ |
| 定格消費電力（電気用品取締法に基づく表示） | １１Ｗ |
| 最大外形寸法 | ４４０（Ｗ）×１１１（Ｈ）×３３７（Ｄ）mm |
| 重量 | ５．４ｋｇ |
※本ページに掲載したＬ−０３Ｔの写真，仕様表等は１９８３年１月のＴＲＩＯ-ＫＥＮＷＯＯＤ
のカタログより抜粋したもので，ケンウッド株式会社に著作権があります。したがって，こ
れらの写真等を無断で転載・引用等することは法律で禁じられていますのでご注意くだ
さい。
