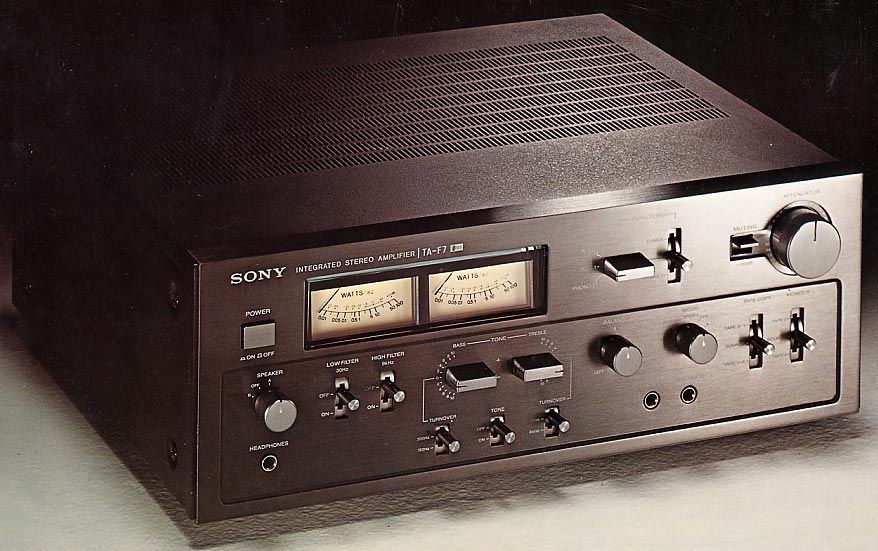

ＳＯＮＹ ＴＡ-Ｆ７Ｂ
ＩＮＴＥＧＲＡＴＥＤ ＳＴＥＲＥＯ ＡＭＰＬＩＦＩＥＲ ￥１７８，０００
１９７６年にソニーが発売したプリメインアンプ。当時のソニーのプリメインアンプの最高級機にあたり，同社の
Ｖ-ＦＥＴ搭載プリメインアンプ第１号のＴＡ-８６５０をより身近にしたともいえるモデルでした。パルス電源搭載
のＴＡ-Ｆ６Ｂとデザイン的にはほとんど同一に見えますが，通常電源を搭載した重量級のプリメインアンプでし
た。
ＴＡ-Ｆ７Ｂの特徴は，プリアンプ部からパワーアンプ部まですべてをＤＣ構成としていたことと，各部にＦＥＴを
使用し，特にパワー段にソニー自慢のＶ-ＦＥＴ（縦型ＦＥＴ）を使用していたことでした。また，強力な電源部を
搭載していたことも特徴でした。
イコライザーアンプは，初段にデュアルＦＥＴによるカレントミラー差動増幅を採用し，２段目は，定電流源負荷
でＰＮＰトランジスタのダーリントン接続という２段直結構成のＮＦ型イコライザーＤＣアンプとなっていました。
特に，初段には温度特性の揃ったデュアルＦＥＴを採用し，高い回路の安定度を確保し，カップリングコンデン
サを取り除いたダイレクトカップリング入力となっていました。また，ＲＩＡＡ再生カーブを作り出す帰還回路の
ＣＲ素子には，吟味されたスチロールコンデンサと金属皮膜抵抗が使用され，さらに，このＲＩＡＡ帰還回路と
は別にＦＥＴによるＤＣ帰還回路を採用して，アンプ回路の動作点の安定化を図っていました。
フラットアンプは，初段にＦＥＴによる差動増幅，２段目が定電流源負荷ＰＮＰトランジスタという２段直結ＤＣ
アンプという構成で，入力はダイレクトカップリングとなっていました。
パワーアンプのＡクラス段は，初段にデュアルＦＥＴを用いたカスコード接続の差動増幅で，カレントミラー接
続となっていました。２段目は，定電流源負荷のカスコード接続という構成で，高域周波数での伝送能力の
低下を抑え，高い出力抵抗によりリニアリティを高めていました。
電力増幅段（Ｂ級増幅段）は，終段に優れたパルス応答特性をもつＶ-ＦＥＴと高周波用バイポーラトランジス
タによるカスコード接続パラレルプッシュプル構成のピュアコンプリメンタリーＳＥＰＰ-ＯＣＬ回路を採用してい
ました。ＴＡ-Ｆ７Ｂでは，Ｖ-ＦＥＴ単独使用ではなく，高周波用バイポーラトランジスタと組み合わせることで，
持ち味をより生かす設計となっていました。
さらに，各アンプステージの入力のダイレクトカップリング化，ＤＣ構成化を生かすために，各アンプステージ
をつなぐ結合コンデンサが可能な限り排除され，ＴＵＮＥＲ ＩＮ〜ＳＰＥＡＫＥＲ ＯＵＴまで１個だけという構成
となっており，位相ずれが起きにくく，応答特性のすぐれた全体の構成となっていました。

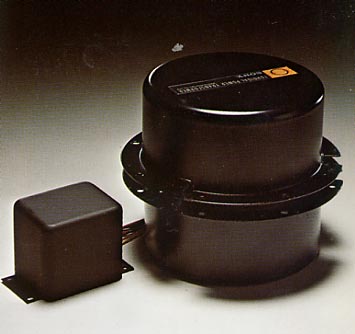

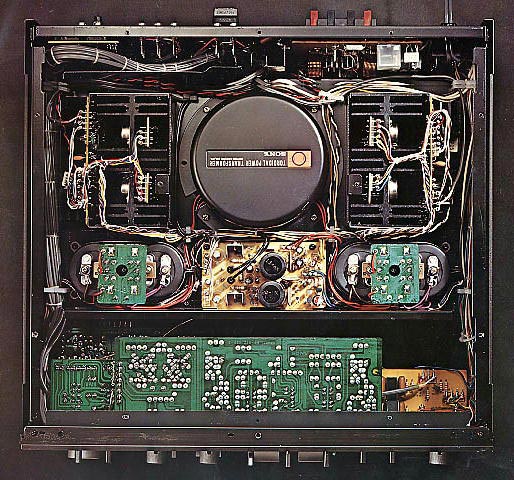

電源部は，電源トランスを３個搭載し，十分な余裕とクロストークを徹底して抑えた設計となっていました。
まず，パワーアンプのＢ級増幅段での左右チャンネルの相互干渉をさけるために，電源トランスを左右独
立で２個という構成になっていました。この電源トランスは，オリエントコア・ハイビーＺ６Ｈを用いた新開発
のトロイダルトランスでした。Ｚ６Ｈは，厚さ０．３mmの方向性電磁鋼板で，効率がよく漏洩フラックスの少
ない電源トランスを可能とするため，小型で強力な電源トランスが実現されていました。ＴＡ-Ｆ７Ｂでは，２
個の電源トランスをシャーシを介して２個上下に配置していました。
Ｂ級増幅段との干渉をさけるために，パワーアンプ部Ａ級増幅段とプリアンプ部用の電源トランスは別に
設けられ，結果として全体で３トランス構成となっていました。しかも，Ａ級増幅段とプリアンプ部に各々制
御用トランジスタのベースバイアス回路にＦＥＴを用いた定電流回路を挿入したＦＥＴバッファ電源を採用し，
出力インピーダンスが低く，安定性の高い定電圧電源回路としていました。
平滑用コンデンサーは，１５，０００μＦを両チャンネル合わせて４本，計６０，０００μＦの容量のものを搭
載していました。この電解コンデンサーは，アルミ電解箔の巻き込みによるインダクタンスを小さく抑える
ため，電極引き出し線を複数本としたマルチタブ方式を採用し，高域周波数でのインピーダンスの上昇を
抑えてアンプの高域特性の向上と動作の安定を図っていました。

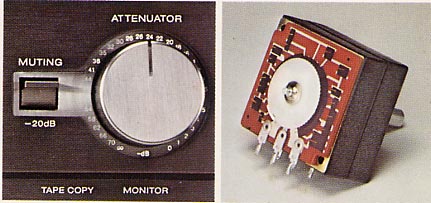

ボリュームは，３２ステップのディテント型アッテネーターで，各ステップごとにトリミング行われ，左右チャン

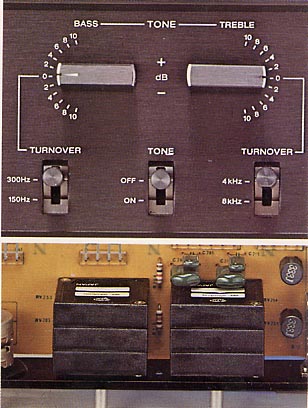

ネルの連動誤差は０．５dB以内に抑えられていました。トーンコントロールは，ターンオーバー切替可能の
ＣＲ型で，挿入損失が１４dBとなっており，１４dBのゲインのトーンアンプで補っていました。トーンアンプは
初段にＦＥＴ使用のダイレクトカップリング入力，２段目に定電流負荷の２段直結アンプとなっており，トーン
ディフィートスイッチでバイパスすることも可能となっていました。
その他，機能的には，オーソドックスながらも比較的多機能で，ＬＯＷ ＦＩＬＴＥＲ，ＨＩＧＨ ＦＩＬＴＥＲ，−２０dB
のミューティングスイッチ，ＲＥＶＥＲＳＥ/ＳＴＥＲＥＯ/Ｌ＋Ｒ/Ｌ/Ｒの５ポジションのモードセレクターなどが搭載
されていました。また，０．０１Ｗ〜１００Ｗまで直読のパワーメーターが装備され，デザイン的にもアクセントと
なっていました。
以上のように，ＴＡ-Ｆ７Ｂは，ソニーが持ち前の半導体技術，回路技術を生かし，正攻法で性能を追求した意
欲作でした。Ｖ-ＦＥＴを強力な電源部が支える，クリアな音が特徴的でした。
以下に，当時のカタログの一部をご紹介します。
